1014
Глава 10. Дополнительные функции

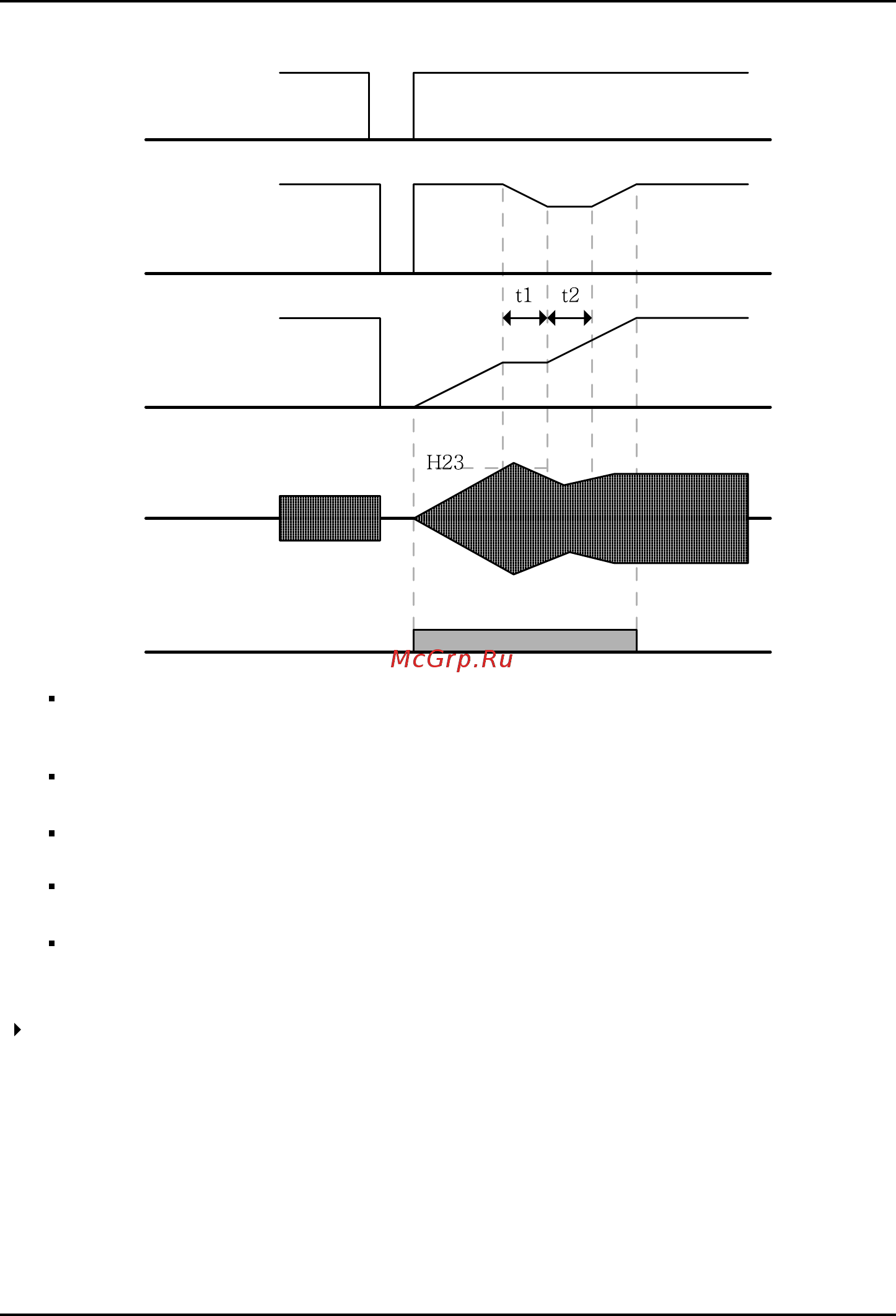

Входное напряжение
Частота
Напряжение
Ток
Многофункциональный
выход или реле
Когда входное напряжение не подается вследствие мгновенного сбоя в
энергоснабжении, частотный преобразователь выводит сигнал ошибки изза
недостаточного напряжения (LV) для сохранения выхода.
Когда подача питания восстановлена, частотный преобразователь выводит частоту до
сбоя изза низкого напряжения и напряжение нарастает благодаря PI управлению.
t1: если ток становится выше предустановленного в пар. H23 значения, увеличение
напряжения прекратится и частота уменьшится.
2: в случае противоположном t1, снова произойдет увеличение напряжения, а
уменьшение частоты остановится.
Когда частота и напряжение будут восстановлены до номинальных значений, работа
будет продолжена на скорости до сбоя.
Операция поиска скорости подходит для нагрузок с высоким моментом инерции.
Остановите двигатель и повторно запустите, если сила трения в нагрузке велика.
Пример: Поиск скорости после внезапного пропадания питания.
