Максимальная частота: верхняя граница значений частоты. Выше частота уже не может
быть задана (максимальная частота) за исключением F22 (базовая частота).
Стартовая частота: нижний предел установки частоты.
Если частота установлена ниже стартовой частоты, автоматически происходит
установка 0.00.
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
9.7 Ограничение частоты
Ограничение частоты с использованием Максимальной и Стартовой частот
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
[Максимальная частота]
Функц.
группа 1
[Стартовая частота]
F21
F23
0 –
400
0.1 –
10
60.00
0.50
Гц
Гц

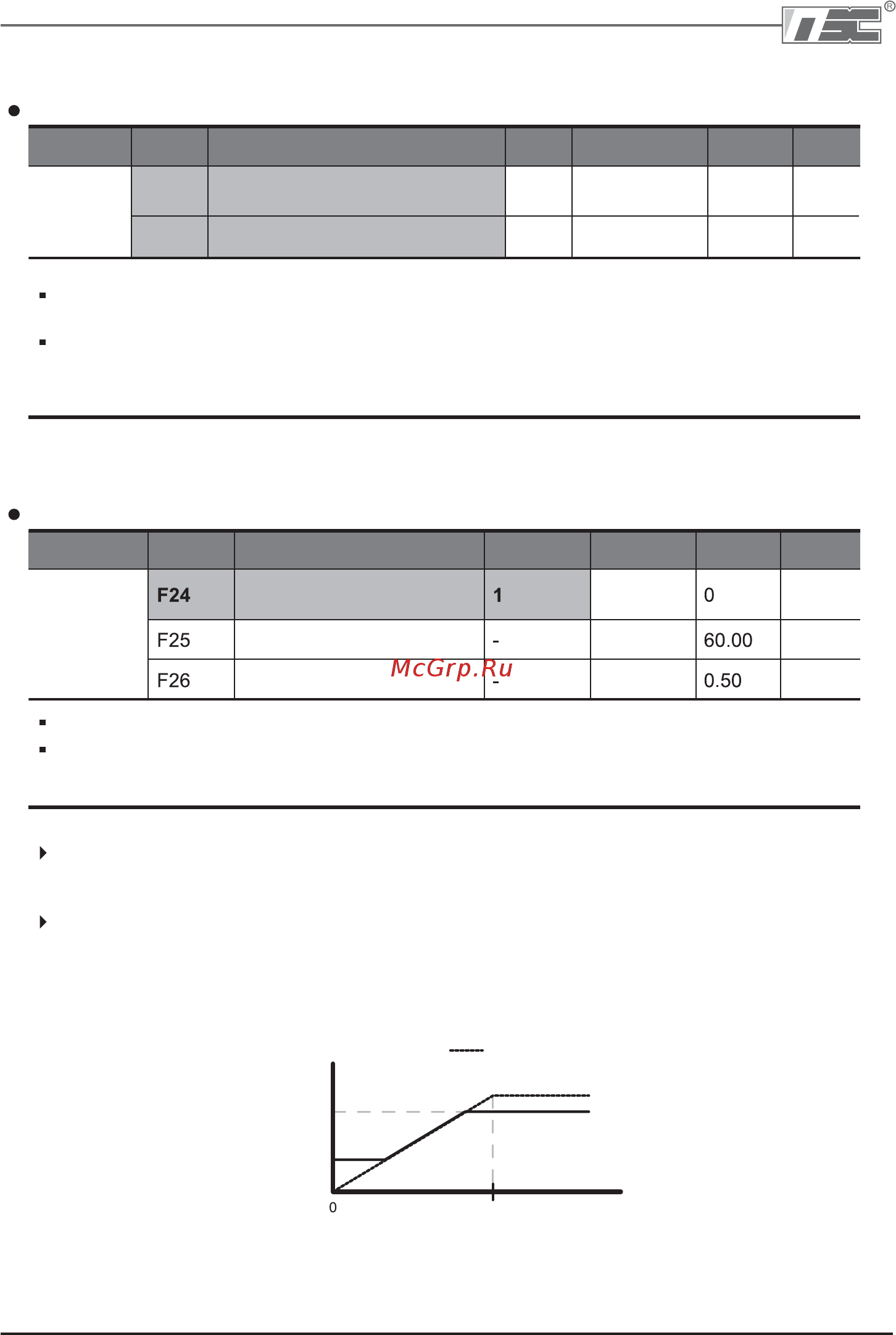

Ограничение задания частоты с использованием Верхней/Нижней границ
Функц.
группа 1
[Выбор ограничения частоты
(верхний/нижний)]
[Верхний предел ограничения]
[Нижний предел ограничения]
0 –
1
0 –
400
0 – 400
Гц
Гц
Установите F24 как 1.
Рабочая частота может быть установлена в пределах между F25 и F26
Частота
Верхний предел
частоты
Нижний предел
частоты
Когда предел
частоты не выбран
Макс. частота
10 В
20 мА
V1 (вход напряжения)
I (вход тока)
Если установка частоты производится через аналоговый вход (вход напряжения или
тока), преобразователь работает в пределах частот, как показано ниже.
Эта установка так же подходит, когда задание частоты происходит через пульт.
