51
ГЛАВА 5. ПРОГРАММИРОВАНИЕ ПРИ ПОМОЩИ КЛАВИАТУРЫ

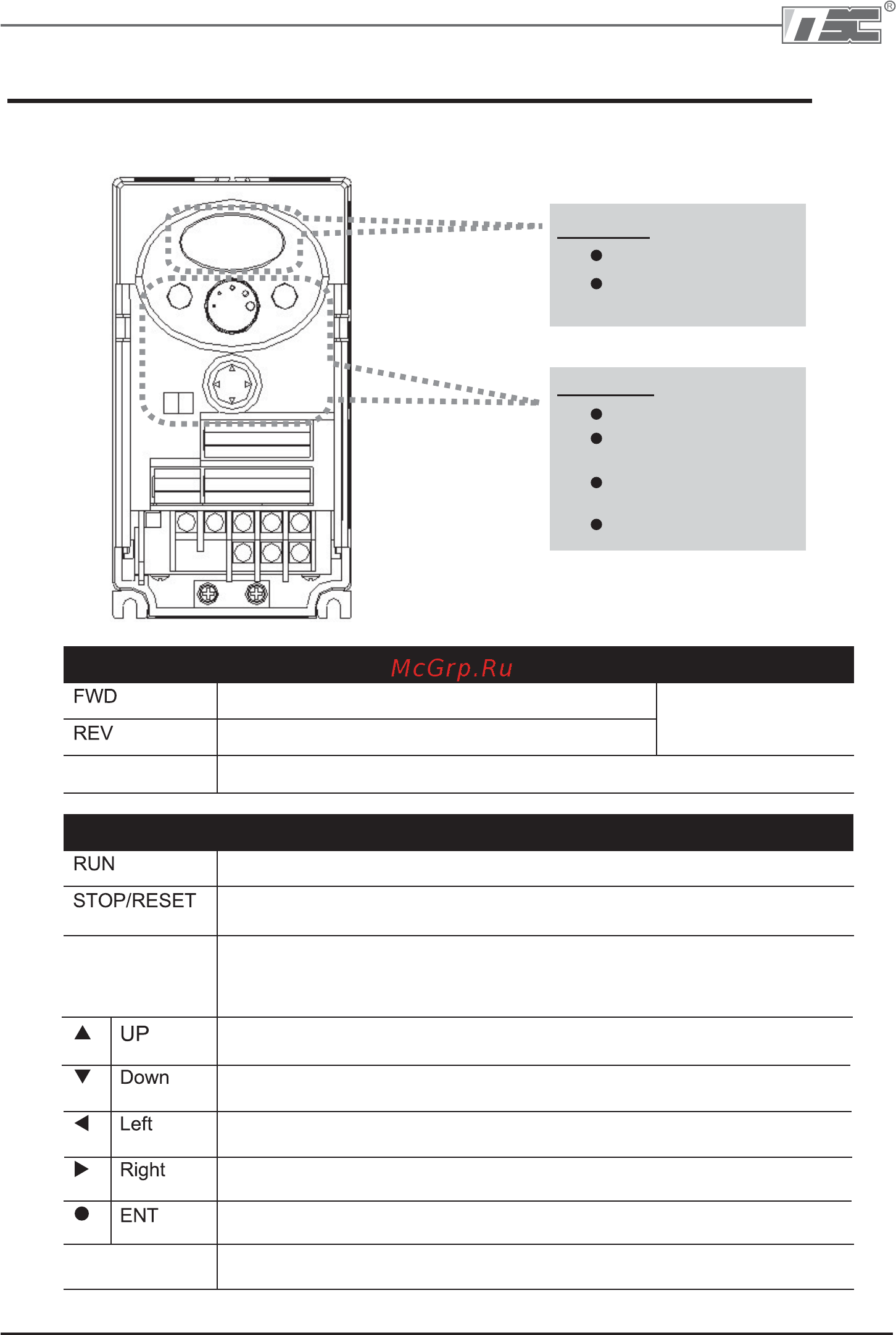

5.1 Описание пульта управления
Дисплей
светодиод FWD/REV
7сегментный
светодиод
RUN (запуск)
STOP/RESET
(стоп/сброс)
4 позиционная
кнопка
Потенциометр
Клавиши
Дисплей
Горит при запуске в прямом направлении
Горит при запуске в обратном направлении
Отображает состояние работы и информацию о параметрах7сегментный
Мигает при
возникновении
ошибки
Клавиши
Используется для подачи стартовой команды
STOP: команда останова во время работы,
RESET: команда сброса при возникновении ошибки
Используется для перехода к другой группе параметров или
перемещения курсора влево для изменения значения параметра
Используется для перехода к другой группе параметров или
перемещения курсора вправо для изменения значения параметра
Используется для просмотра значения параметров или сохранения
измененного значения параметра
Используется для изменения номера или увеличения
значения параметра
Используется для изменения номера или уменьшения
значения параметра
Кнопки для программирования (ВВЕРХ/ВНИЗ/
ВЛЕВО/ВПРАВО и кнопка
ПРОГ/ВВОД)
4х позици
онная кнопка
Потенциометр Используется для изменения частоты
ООО “ПневмоЭлектроСервис”
