918

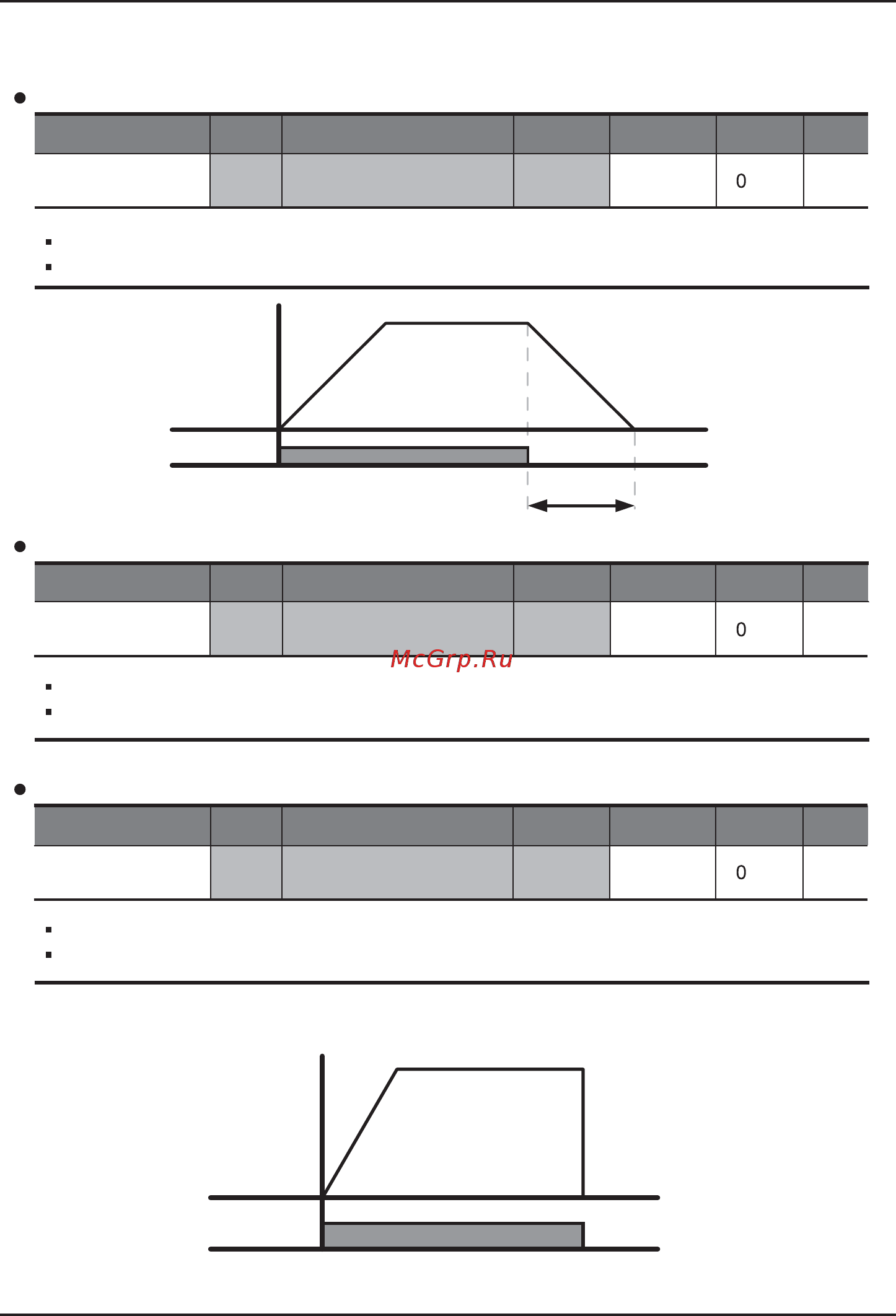

Глава 9. Базовые функции
9.6 Выбор способа остановки
Выберите 0 {торможение до остановки} в F4.
Двигатель тормозит до 0 Гц и останавливается в течение заданного времени.
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Торможение до остановки
Функц. группа 1
[Выбор метода
остановки]
0 –
2
F4
0
Частота
Команда ПУСК
Время
торможения
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Торможение до остановки при помощи постоянного тока
Функц. группа 1
[Выбор метода
остановки]
0 –
2
F4
1
Выберите 1 {Торможение до остановки при помощи ПТ} в коде F4.
См. страницу 101.
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Останов на выбеге
Функц. группа 1
[Выбор метода
остановки]
0 –
2
F4
2
Выберите 2 {останов на выбеге} в коде F4.
Если команда пуск выключена, выходная частота и напряжение отключены.
Частота, напряжение
Команда ПУСК
