Изменение группы параметров
c помощью кнопки ВЛЕВО ( )
Изменение группы параметров
c помощью кнопки ВПРАВО ( )
5.3 Группы параметров

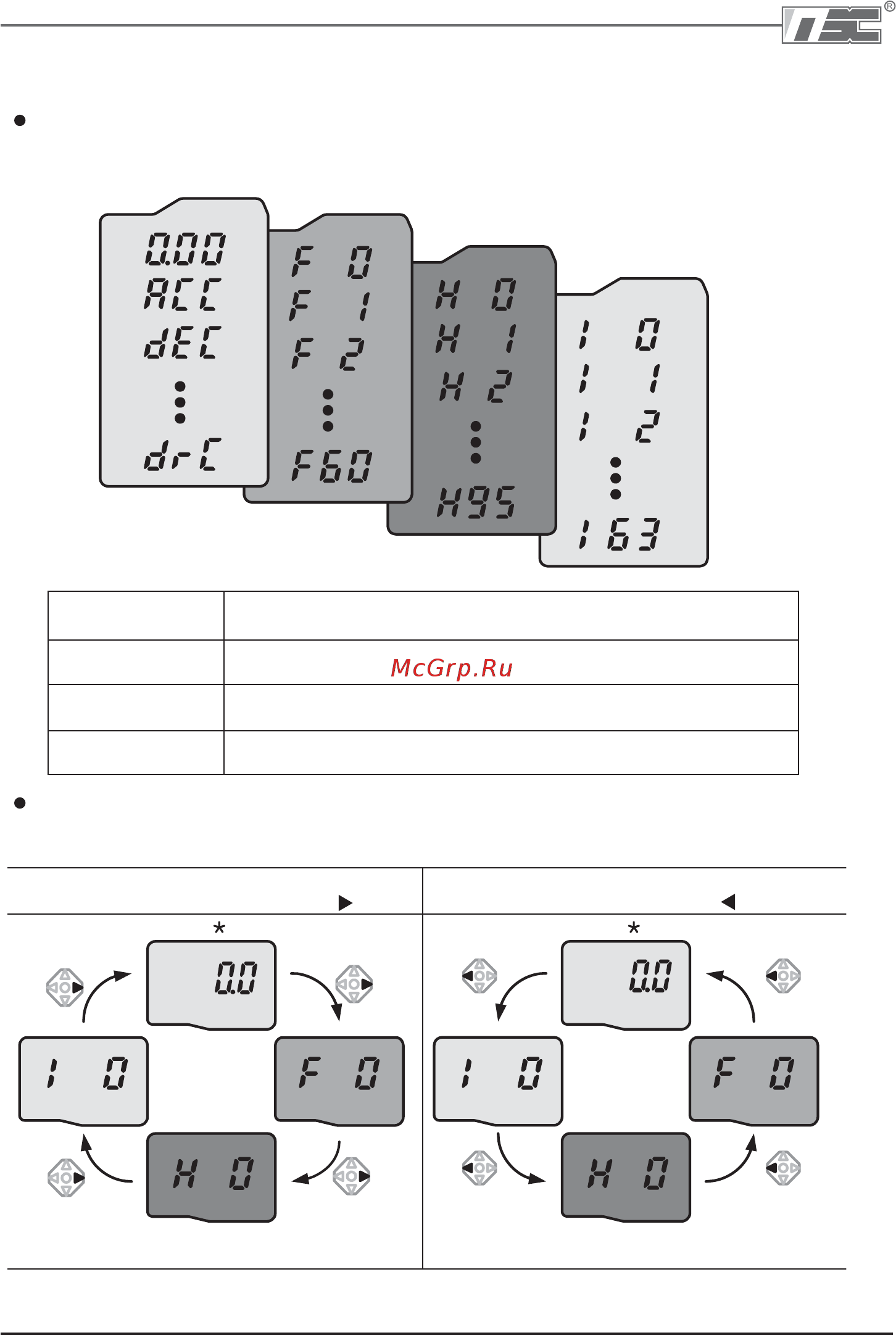

В серии SViС5 все параметры разделены на 4 группы. Название групп и их описание
приведены в таблице.
Группа DRV
Функциональная
группа 1
Функциональная
группа 2
Группа I/O
Группа DRV
Функциональная
группа 2
Функциональная
группа 1
Группа I/O
Группа DRV
Функциональная
группа 1
Функциональная
группа 2
Группа I/O
Базовые параметры, такие как: заданная частота,
установленное время разгона/торможения.
Основные функциональные параметры настройки
выходной частоты и выходного напряжения.
Дополнительные функциональные параметры:
ПИД управление, второй набор параметров и т.п.
Параметры установки многофункциональных входов
и выходов
Изменение группы параметров с помощью кнопок ВПРАВО, ВЛЕВО возможно, если на
индикаторе установлен номер первого параметра группы. Примеры изменения показаны
на приведенных ниже рисунках.
* Заводская установка параметра «Заданная частота» равна 0.0 (первый параметр группы DRV).
Группа DRV
Группа I/O
Функциональная
группа 1
Функциональная
группа 2
