![Ls SV004iC5-1F [86/142] Ручная установка усиления момента вращения](/img/pdf.png)

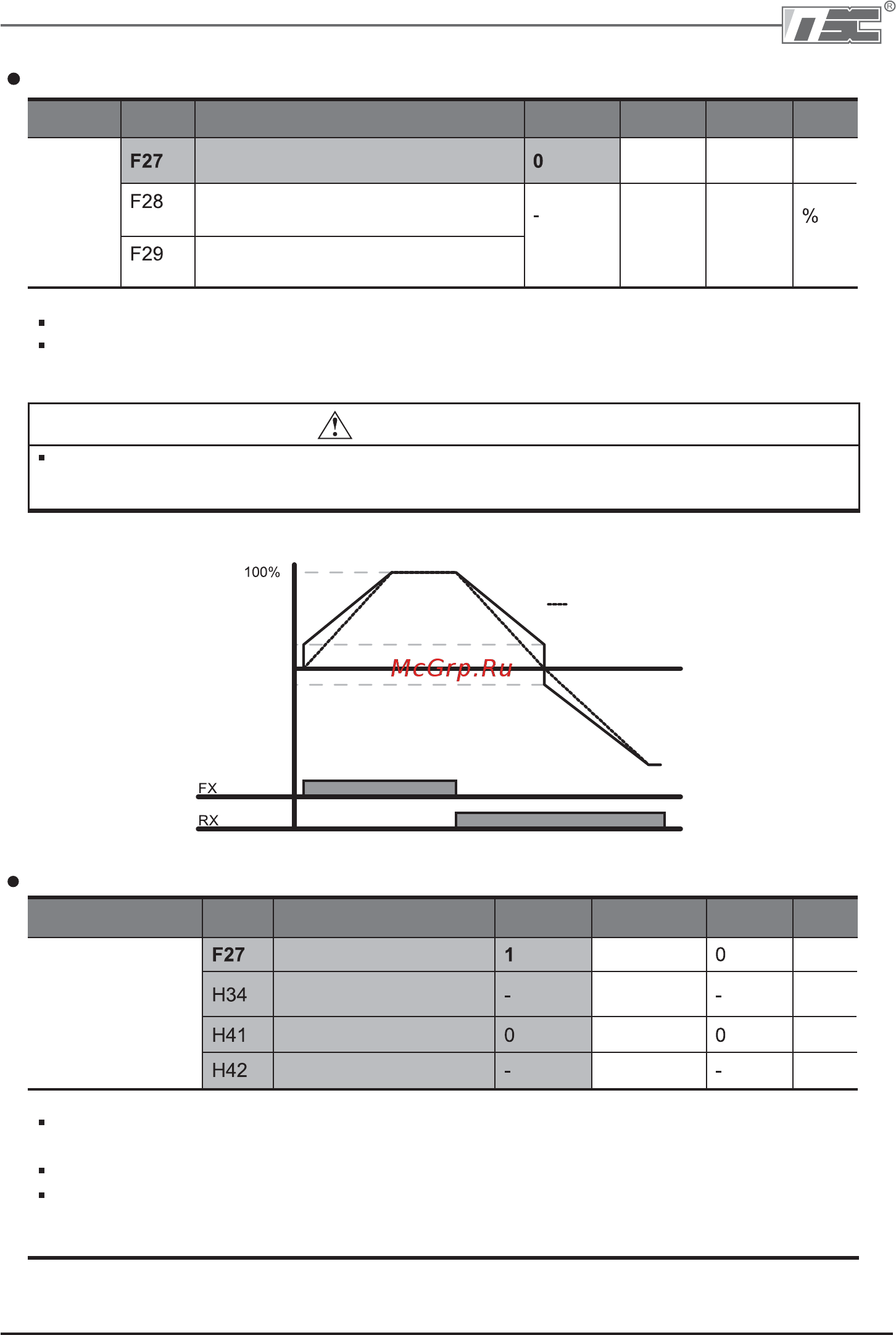

Ls SV004iC5-1F [86/142] Ручная установка усиления момента вращения
![Ls SV008iC5-1F [86/142] Ручная установка усиления момента вращения](/views2/1584716/page86/bg56.png)
Установите F27 как 0 {ручная установка момента вращения}.
Значения [момент вращения при работе в прямом/обратном направлениях]
устанавливаются отдельно в F28 и F29.
917
Группа Код Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.
Группа Код Имя параметра
Установка
Диапазон
Начальное
значение
Ед.
измер.
Ручная установка усиления момента вращения
Функц.
группа 1
[Усиление момента вращения]
[Усиление момента при вращении
в прям. направлении]
[Усиление момента при вращении
в обрат. направлении]
0 – 1
0 – 15
0
5
ВНИМАНИЕ
Напряжение
Нет момента вращения
Момент вращения
в прямом направлении FX
Момент вращения
в обратном направлении RX
Время
Автоматическая установка усиления момента вращения
[Усиление момента вращ.]
[Ток холостого хода]
[Автоматическая настройка]
[Сопротивление статора]
0 – 1
0.1 – 12
0 – 1
0 – 5,0
А
Ом
Функц. группа 1
Функц. группа 2
Если значение момента вращения установлено выше необходимого, это может
привести к перегреву двигателя изза перенамагничивания.
Перед выбором автоматической установки момента вращения, должны быть корректно
установлены параметры H34 и H42 (См. стр. 106, 108).
Выберите 1 {автоматическая установка момента вращения} в F27.
Частотный преобразователь автоматически подсчитывает значение момента
вращения, используя параметры двигателя, и выводит соответствующее напряжение.
