Ls SV004iC5-1F [104/142] Попытка авто перезапуска
![Ls SV004iC5-1F [104/142] Попытка авто перезапуска](/views2/1584716/page104/bg68.png)
1015
H26: перезапуск активируется после времени перезапуска, установленного в
параметре H27. H26 – [количество попыток перезапуска] уменьшается на 1 при
активации. Если отключение числено превосходит предустановленное значение
попытки перезапуска, функция авто перезапуска не работает. Если значения
параметров повторно установлены с клеммы управления или с помощью клавиши
STOP/RST, автоматически вводится количество попыток перезапуска,
установленное потребителем.
Если отключение не повторяется в течение 30 сек. с момента операции авто
перезапуска, значение параметра H26 восстанавливается как предустановленное.
При остановке изза низкого напряжения {Lvt} или аварийной остановки {EST}
функция авто перезапуска не работает.
После установки параметра H27 [время перезапуска], двигатель начинает разгон
автоматически со старта на вращающийся двигатель (H2225).

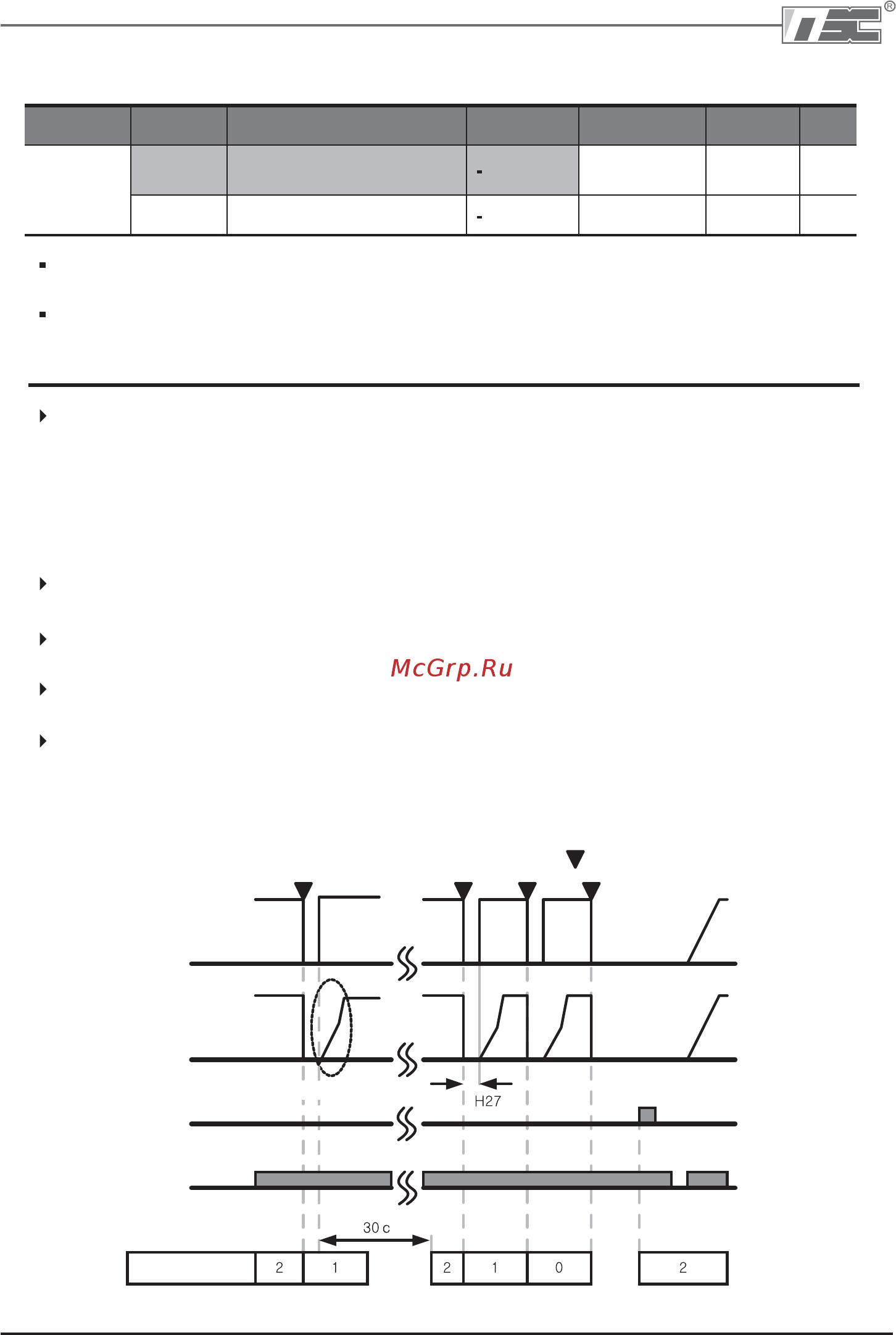

Следующая характеристика отражает параметр H26 – [количество попыток
перезапуска], установленного как 2.
Данный параметр устанавливает количество попыток перезапуска преобразователя
в коде H26.
Используется для предотвращения кратковременной остановки системы, вызван
ной внутренней системой защиты, активирующейся в случаях возникновения помех.
10.12 Попытка авто перезапуска
Группа Код
Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.
Функц.
группа 2
[Количество попыток
перезапуска]
H 26
H 27
[Время перезапуска]
0 – 10
0 –
60
0
1,0
Работа на постоянной
скорости
Частота
Напряжение
Сброс
Команда ПУСК
Старт на вращающийся
двигатель
Кол#во попыток
перезапуска
Сбой (отключение)
с
