iii
Заявление о соответствии
ИНСТРУКЦИЯ ПО УСТАНОВКЕ фильтров EMС
Требования, необходимые для соответствия стандарту CE
Необходимо выполнение следующих условий:
1. Преобразователь серии LS должен соответствовать стандарту CE
2. Установка преобразователя производиться в корпус EMC
3. Корпус и экранированные части провода должны быть заземлены
4. Используйте экранированный кабель
5. Использование в производственной среде
6. Очень важно, чтобы длина кабеля проводов была как можно короче,
а входящий и исходящие кабели следует подключать отдельно

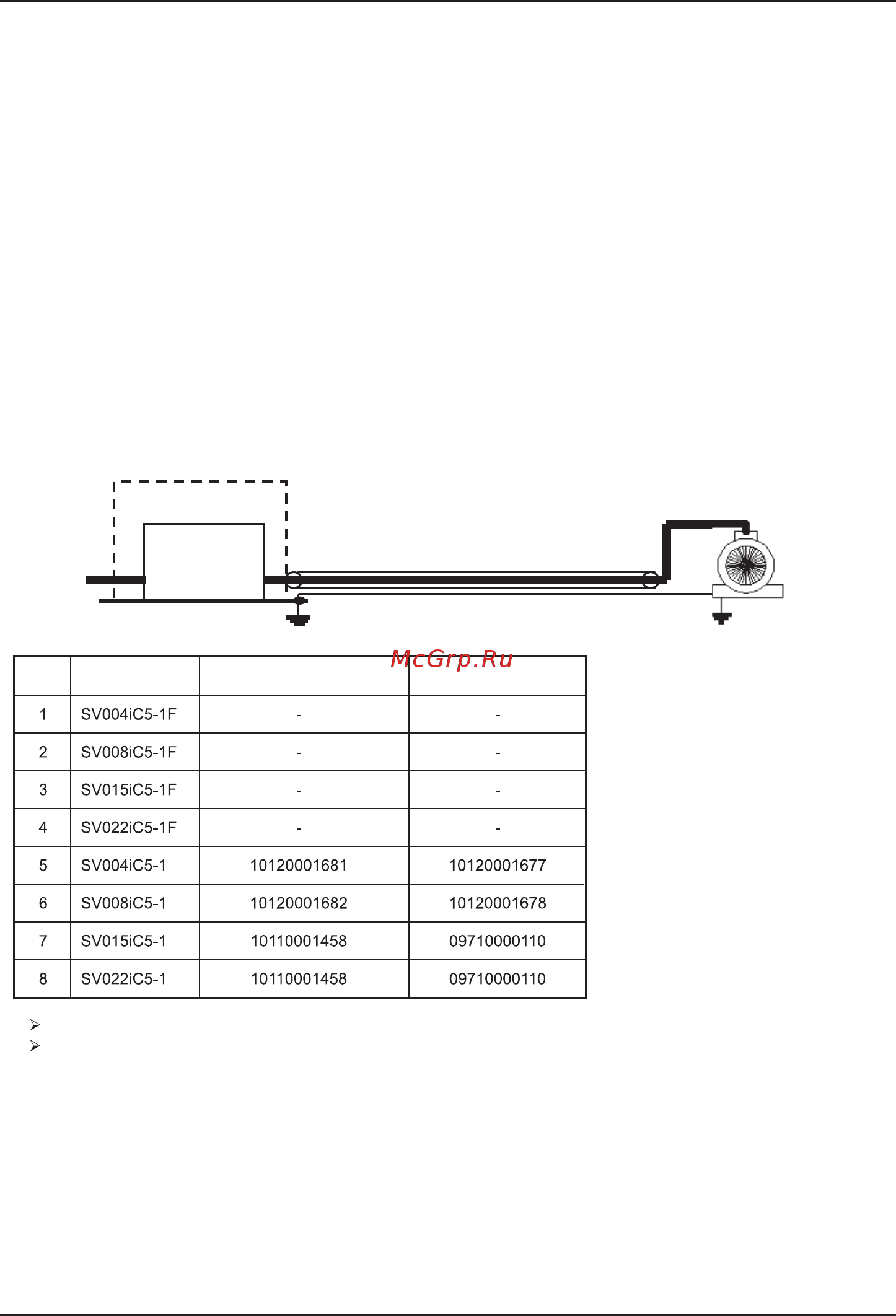

Частотный
преобра
зователь
Двигатель
Экранированный кабель
* модуль 1: сборка PCB без фильтра
** модуль 2: сборка PCB с фильтром
Модель№
Плата управления тип1*
Плата управления тип2**
Для соответствия директивам ЕМС 89/336/ЕЕС и низкого напряжения (LV) 73/23/ ЕЕС
частотные преобразователи серии LS были протестированы с помощью файла техни;
ческого построения (technical construction file) Тем не менее, подтверждение факта
соответствия преобразователя стандартам CE EMC не гарантирует, что вся установка
полностью соответствует всем требованиям этого стандарта. Многие факторы оказывают
влияние на всю установку целиком.
Модели 1, 2, 3, и 4 имеют встроенные фильтры EMC и соответствуют стандарту CE
Модели 5, 6, 7 и 8 не снабжены фильтрами EMC. Для соответствия стандарту CE, они
должны поставляться с Платой управления 2.
