511

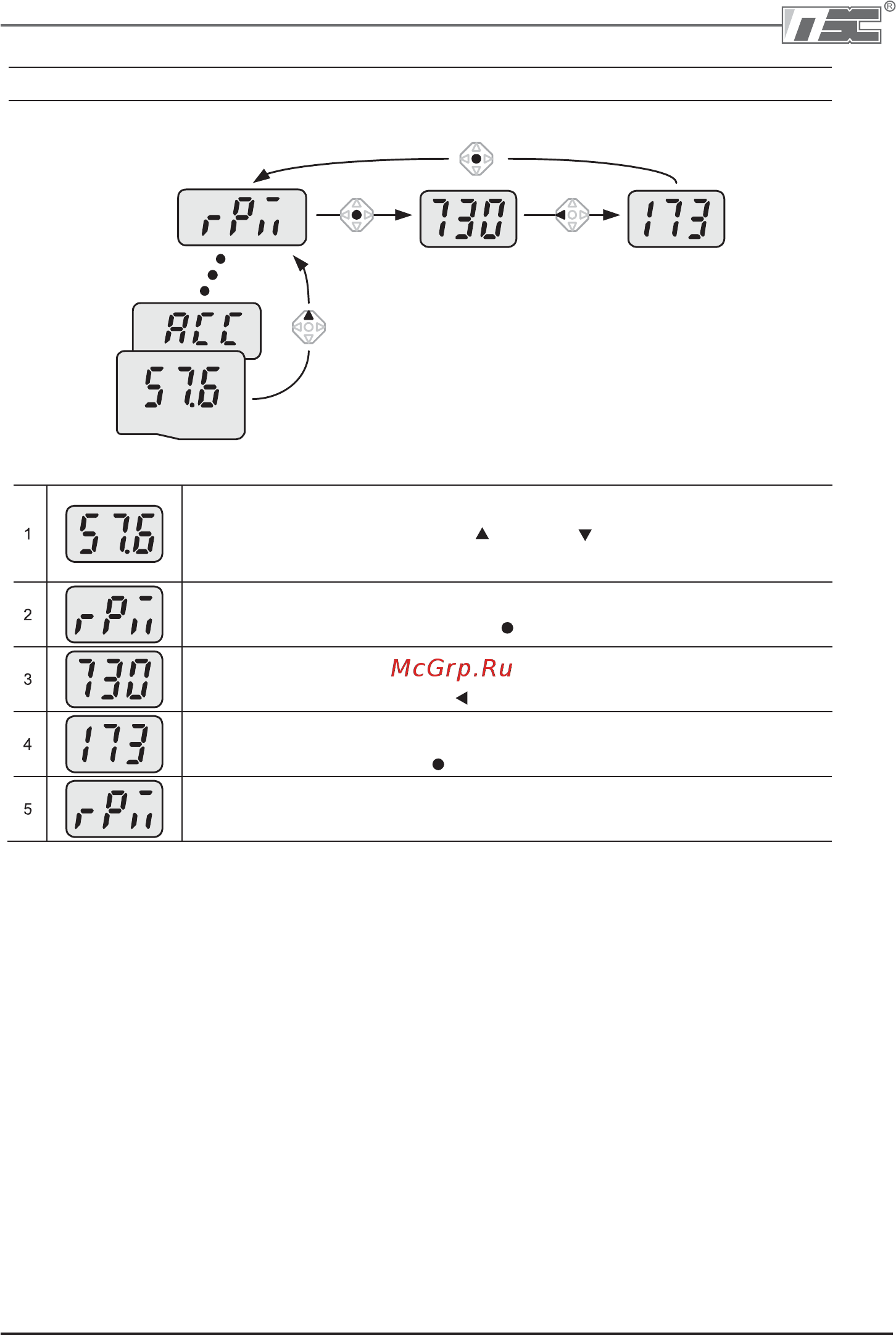

–. Текущее задание частоты равно 57.6 Гц.
–. Нажимайте кнопку ВВЕРХ ( ) /ВНИЗ ( ), пока на индикаторе
не появится код rPM.
Просмотр текущего значения скорости вращения равной 1730 об/мин.
–. Данный параметр содержит информацию о скорости вращения.
–. Нажмите кнопку ПРОГ/ВВОД ( ).
–. На индикаторе последние три цифры 730, реальное значение
1730 об/мин.
–. Нажмите кнопку ВЛЕВО ( ).
–. На индикаторе первые три цифры 173, реальное значение
1730 об/мин.
–. Нажмите ПРОГ/ВВОД ( ).
–. На индикаторе код параметра rPM.
Группа DRV
