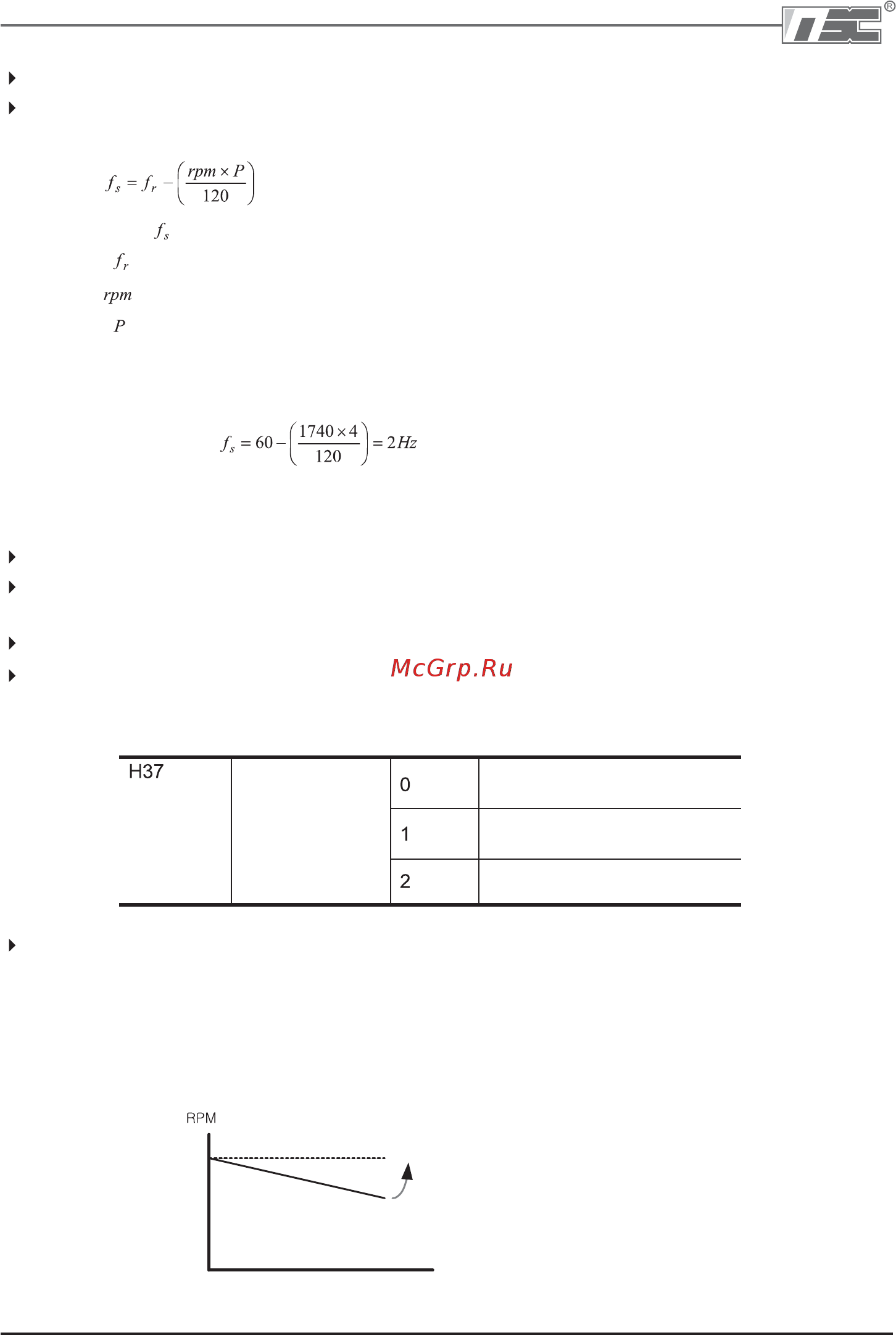

107
Н 31: введите количество полюсов двигателя согласно шильде.
Н 32: введите частоту скольжения в соответствии со следующей формулой и шильдой
двигателя.
Синхронная
скорость
Где, = Номинальная частота скольжения
= Номинальная частота
= Скорость вращения, указанная на шильде
= количество полюсов двигателя
Пример: Номинальная частота = 60 Гц, скорость вращения = 1740 об/мин
Количество полюсов двигателя = 4
[Соотношение
момента
инерции]
Меньше в 10 раз чем значе
ние инерции двигателя
Приблизительно равное 10
значениям инерции двигателя
Больше в 10 раз чем значение
инерции двигателя
Номинальная скорость
вращения
Нагрузка
Компенсация скольжения
Н 32 – расчетная частота скольжения 2 Гц. Введите значение параметра H32 – 2.
Н 33: введите номинальное значение тока, указанное на шильде.
Н 34: введите измеренное значение тока холостого хода. Введите 50 % от номинального
значения, когда трудно определить ток холостого хода.
Н 36: введите значение КПД, указанное на шильде.
Н 37: выберите момент инерции, основываясь на инерции двигателя, как показано ниже.
При увеличивающихся нагрузках, интервал скорости между номинальным значением
вращения и синхронной скоростью расширяется (см. график ниже). Эта функция
компенсирует возникающее скольжение. Установите значение увеличения вращающего
момента в пределах 2%. Слишком высокое значение может привести к перевозбуждению
двигателя и ошибкам в расчетах скорости скольжения.
