тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
Код По умолчанию Установка
I/O-07 4 [мА] 0 ÷ 20 [мА]
I/O-08
0 [Гц] 0 ÷ Макс. частота
0 [**] 0 ÷ 100.000 [**]
I/O-09 4 [мА] 0 ÷ 20 [мА]
I/O-10
60 [Гц] 0 ÷ Макс. частота
0 [**] 0 ÷ 100.000 [**]
I/O I filter
06 10 ms
06
Заводская установка: 10 мс 10
10
Параметр определяет постоянную времени фильт-
ра входного сигнала ‘I’. Фильтр используется для
уменьшения помех, наводимых на сигнал управления.
Однако следует помнить, что увеличение постоянной
фильтра приводит к уменьшению быстродействия.
I/O I curr x2
09 20.00 mA
09
Заводская установка: 20 мА 20.00
20.00
I/O I curr x1
07 4.00 mA
07
Заводская установка: 4 мА 4.00
4.00
Параметр определяет величину тока на
входе I, соответствующую минимальной
частоте задания.
I/O I freq y1
08 0.00 Hz
08
Заводская установка: 0.00 Гц 0.00
0.00
Параметр определяет минимальную частоту
задания, соответствующую току записанному
в (I/O-07).
Параметр определяет величину тока на
входе I, соответствующую максимальной
частоте.
I/O I freq y2
10 60.00 Hz
10
Заводская установка: 60 Гц 60.00
60.00
Параметр определяет максимальную частоту
задания, соответствующую току записанному
в (I/O-09).

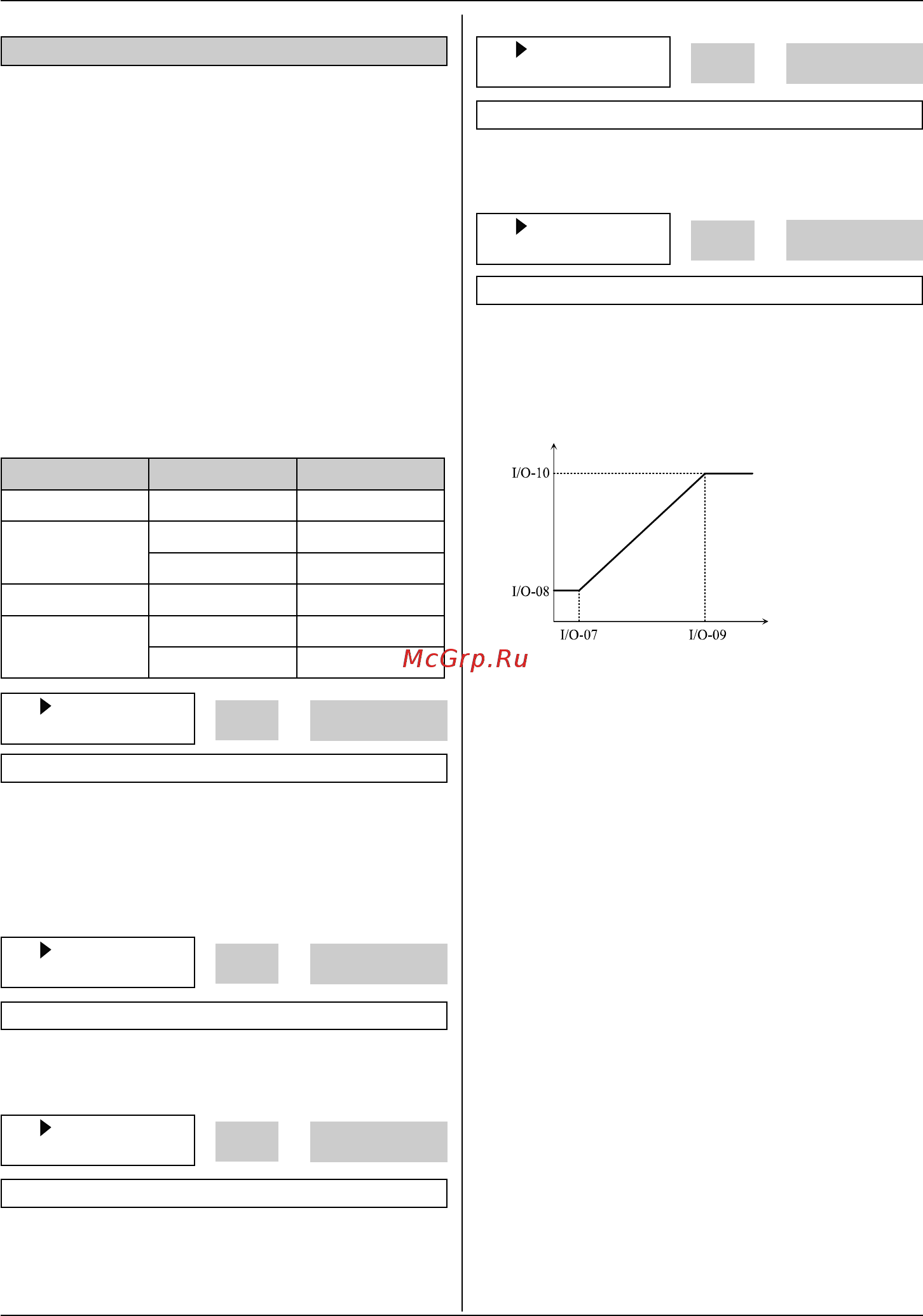

Задание скорости
Входной
сигнал (I)
[Зависимость задания скорости/момента от входного
сигнала (4 ÷ 20мА)]
I/O-06 ~ I/O-10: настройка входа задания (I)
Параметры используются для настройки
входа аналогового задания скорости
‘I’ (ток). Функция используется, если в
DRV-04 установлено ‘I’, или ‘V1+I’. Зависимость
опорной частоты от тока может определяться
с использованием четырех параметров в
I/O-07 ~ I/O-10. Элемент для выбора пара-
метров пользователем отображается в [**].
Для изменения элемента установки, выберите
больше одного параметра из групп APP-02
[PID operation selection] и APP-80 [Ext. PID
operation selection], установите их в положение
“Yes”, а затем выберите желаемый элемент:
процент, Бар, мБар, кПа, и Па в I/O-86
[V1 user unit selection].
6-38
