тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
I/O-50 ÷ 63: 1-ое ÷ 7-е время разгона/
торможения
I/O Acc time-1
50 20.0 sec
50
Заводская установка: 20,0 сек 20.0
20.0
I/O Dec time-1
51 20.0 sec
51
Заводская установка: 20,0 сек 20.0
20.0
[XCEL-L, XCEL-M, XCEL-H]
Путем установки клемм M1, M2 и M3 в
положение ‘XCEL-L’, ‘XCEL-M’ и ‘XCEL-H’
соответственно, можно использовать до
8 различных значений времени разгона/
торможения. Время разгона/торможения
устанавливается в DRV-01 ~ DRV-02 и I/O-50
~ I/O-63.
Время разгона/торможения определяется
комбинацией сигналов на входах M1, M2 и
M3, как показано в таблице.
Код
параметра
Время разгона /
торможения
XCEL-
H(M3)
XCEL-
M(M2)
XCEL-
L(M1)
DRV-01 Время разгона – 0
000
DRV-02 Время торможения - 0
I/O-50 Время разгона – 1
001
I/O-51 Время торможения - 1
I/O-52 Время разгона – 2
010
I/O-53 Время торможения - 2
I/O-54 Время разгона – 3
011
I/O-55 Время торможения - 3
I/O-56 Время разгона – 4
100
I/O-57 Время торможения - 4
I/O-58 Время разгона – 5
101
I/O-59 Время торможения - 5
I/O-60 Время разгона – 6
110
I/O-61 Время торможения - 6
I/O-62 Время разгона – 7
111
I/O-63 Время торможения - 7
0: ВЫКЛ, 1: ВКЛ
[Dc-brake] тормоз ПТ
Тормоз постоянного тока может быть включен
внешним сигналом, если один из входов (M1-
M8) запрограммирован на функцию «тормоз
ПТ». Так же применяется предустановочное
значение, установленное в FU1-22. Для
включения тормоза во время процесса
торможения необходимо подать сигнал на
соответствующий вход.
[2-nd function] 2-й двигатель
Подробнее см. APP 20 ÷ 29.
[Exchange] переключение на питание от
сети
Двигатель может быть переключен внешним
сигналом с преобразователя на работу
от промышленной сети и наоборот. Для
переключения на работу от промышленной
сети, установите функцию ‘Exchange’ на одной
из входных клемм в I/O-20~27 и функции
‘INV line’ (работа от преобразователя), ‘COMM
line’ (работа от сети) на выходе (AX-CX) в
I/O-76~79.
Функция поиска скорости (FU2-22) при
переключении включается автоматически,
обеспечивая плавный переход.
Для активации этой функции следует
выполнить 3 следующих установки:
1) установите один из программируемых
входов (I/O-20~27) в 8 “Exchange.”
2) установите одну из выходных клемм
(Aux. Contact) в положение 16 “INV line.”
3) установите одну из выходных клемм
(Aux. Contact) в положение 17 “COMM line.”
6-44

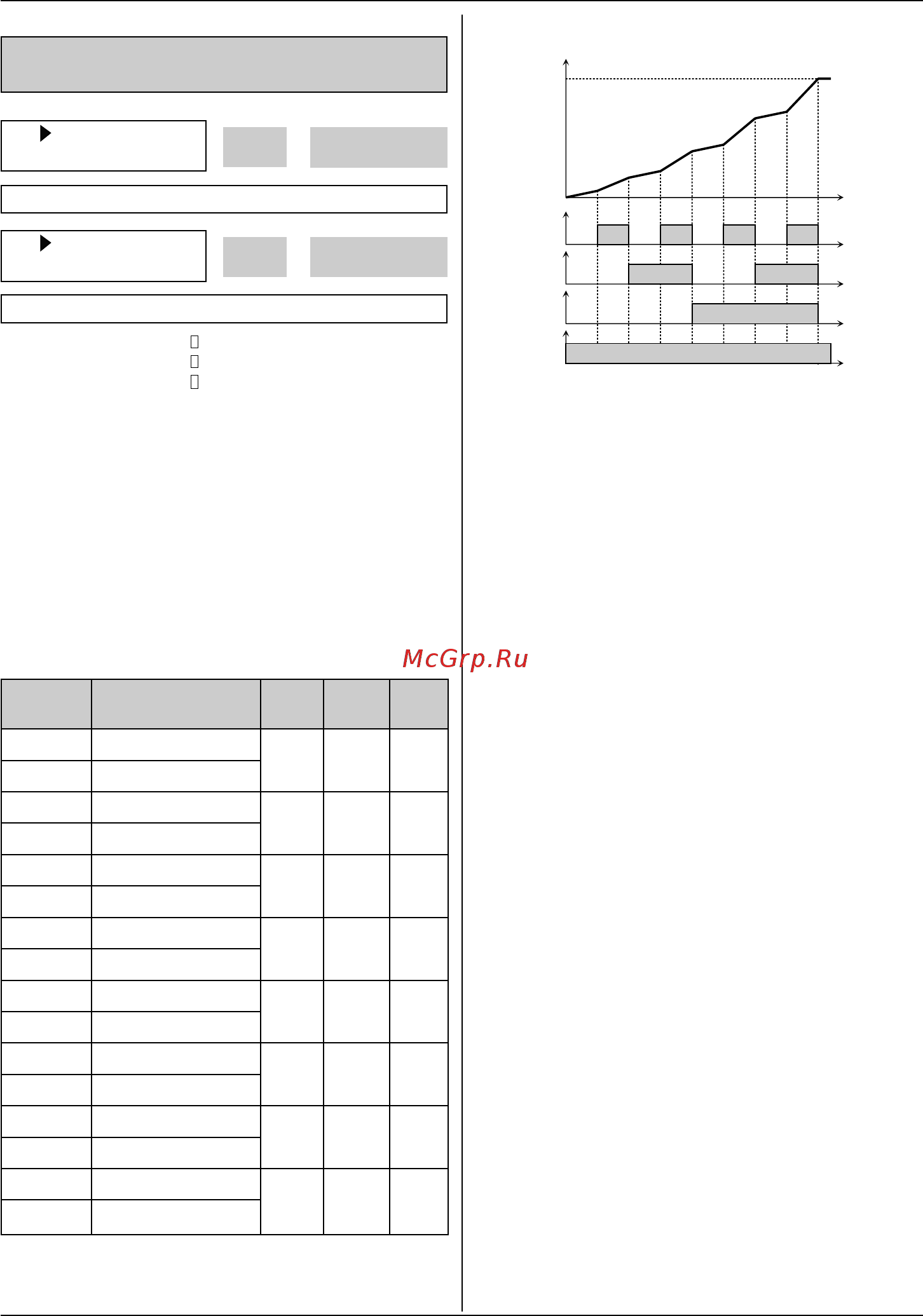

[Работа с различным временем разгона
Время
0
Заданная
скорость
М1
М3
FX
Время
Выходная скорость
М2
Время
1
Время
2
Время
3
Время
4
Время
5
Время
6
Время
7
Время
Время
Время
Время
вкл
вкл
вкл
вкл
вкл
вкл
вкл
вкл
