тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
[Up, Down] вверх/вниз
Используя функции вверх/вниз, можно
увеличивать и уменьшать скорость
вращения двигателя с помощью
двух многофункциональных входов.
Устанавливаемый предел определяется
максимальной частотой.

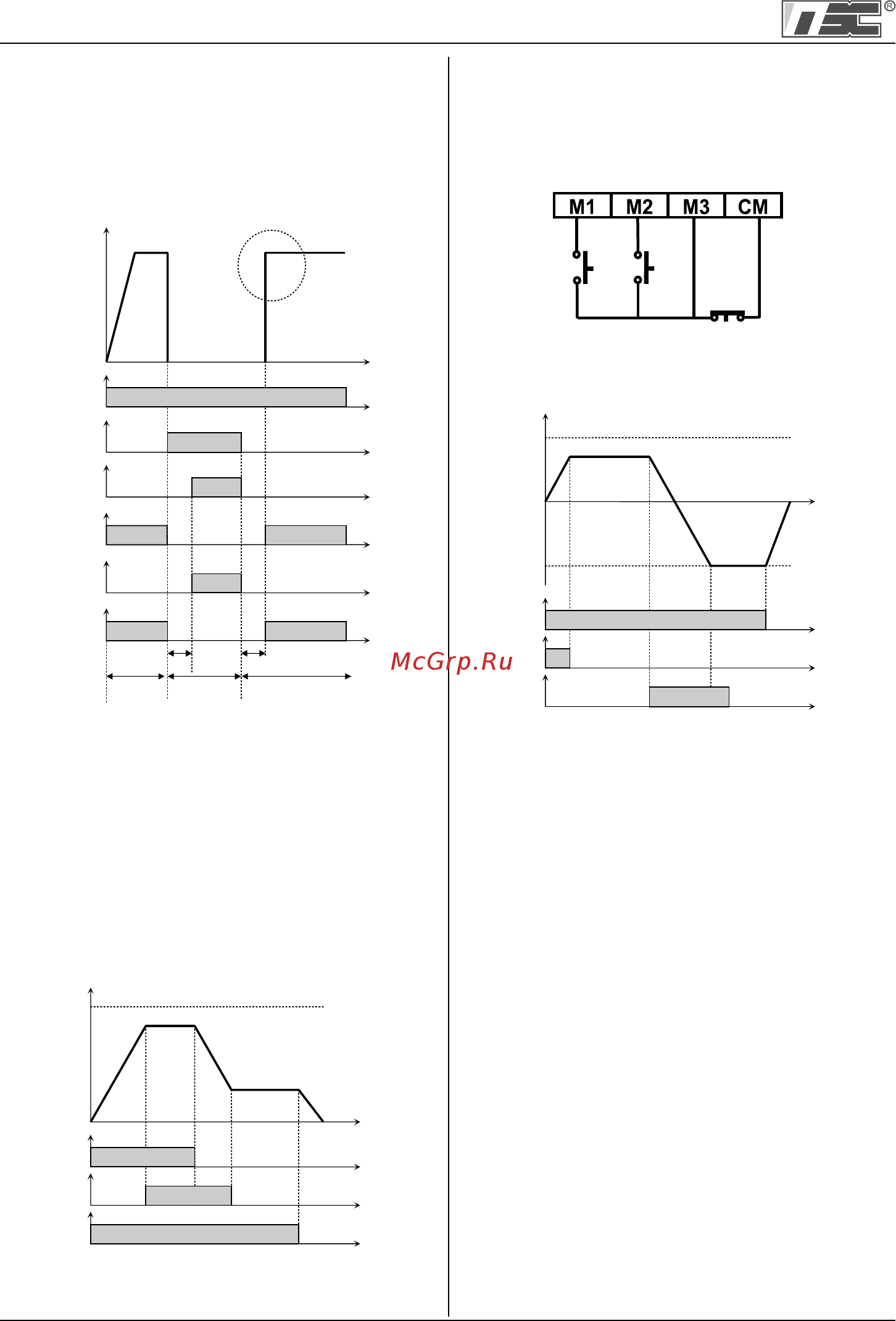

[3-Wire] 3-х проводное управление
Используя данную функцию, можно
контролировать параметры пуска/остановки
при помощи кнопок без фиксации.
[Схема соединения для трехпроводного управления, M3
запрограммирован на функцию ‘3-х проводное управление’]
Примечание: параметр I/O-29 [Filtering Time
Constant for Programmable Digital Input Terminals]
должен иметь значение более чем 100 [мс] для
предотвращения дребезга контактов.
Выходная частота
Время
Время
Время
Время
Время
Время
Время
вкл
вкл
вкл
вкл
вкл
вкл
вкл вкл
FX-СМ’
‘Exchenge’-CM
AX-CX
‘COMM line’
‘INV line’
M1
M2
‘t1’ ‘t2’
Inverter
Регули-
рование
Commer-
cial line
Регул.
Inverter
Регули-
рование
Выходная частота
Макс.
частота
M3-СМ
FX-СМ
RX-СМ
вкл
вкл
вкл
Время
Время
Время
Время
[Управление вверх/вниз]
[Смена последовательности]
Время
Время
Время
Время
Выходная частота
Макс.
частота
в прямом
в обратном
вкл
вкл
вкл
М3-CM
FX-CM
RX-CM
[3-х проводное управление]
[Ext Trip] внешний сбой
Вход нормально разомкнутого контакта. Когда
на вход подается сигнал «внешний сбой»,
преобразователь выдает сообщение об ошибке
и отключает свои выходы. Используется
для защиты при сбоях во внешних цепях.
Логическая схема программируется в I/O-94
[Normal Open/ Normal Close select].
[iTerm Clear] сброс
Эта функция используется для ПИД-
управления. При подаче сигнала на вход
накопителя, величина на интеграторе
сбрасывается в ‘0’.
См. структура ПИД-регулятора.
[Open-loop]
Функция используется для переключения
способов управления: с ПИД-регулятора
(Close Loop) на V/F управление (Open Loop).
6-45
Глава 6. Описание парамеров [I/O]
