Глава 4. Эксплуатация
4-9
Пример
установки (2)

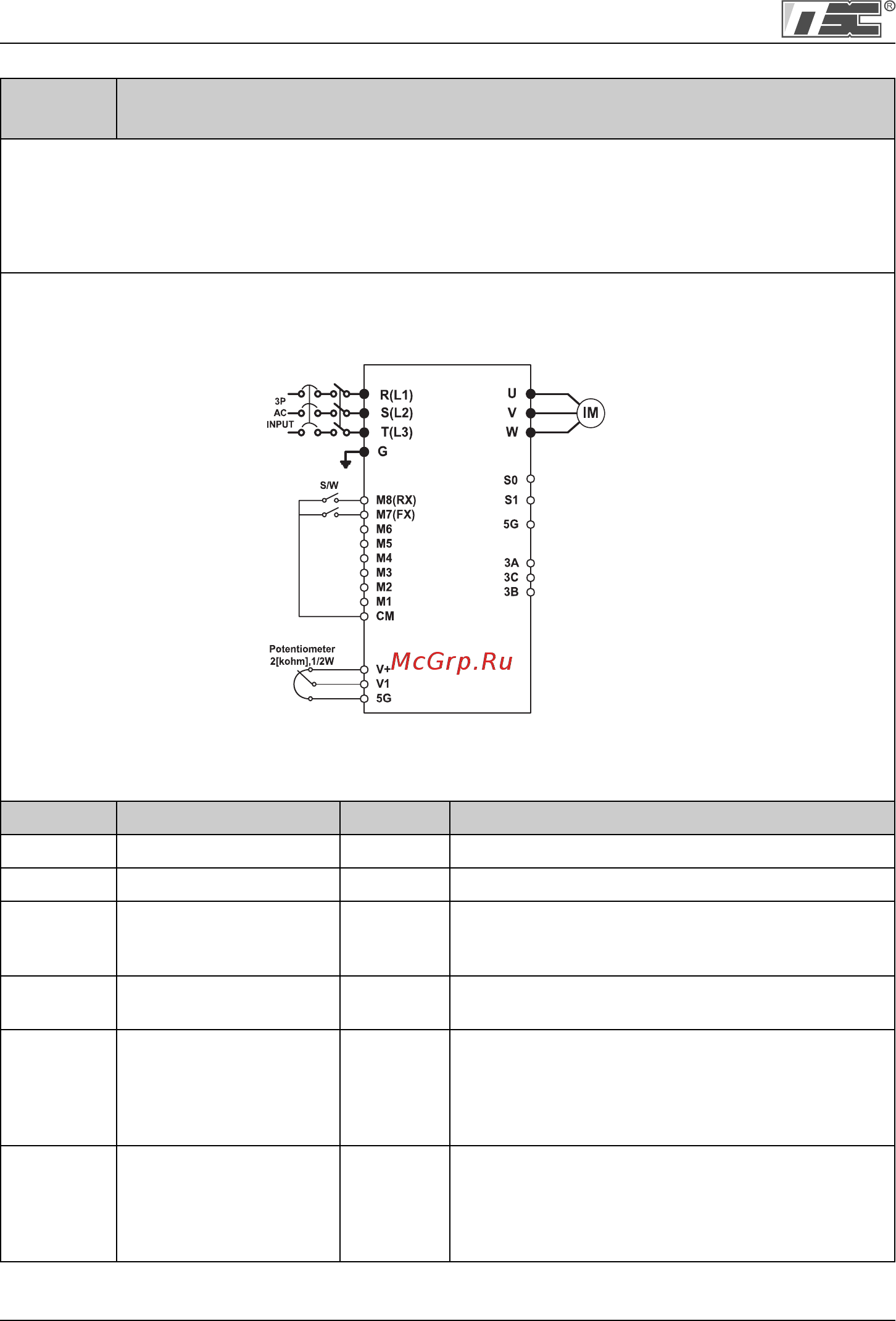

Аналоговый вход напряжения (V1) + Пуск т- клеммы(FX/RX)
[Условия работы]
–. Режим управления: V/F регулирование
–. Задание частоты: 50[Гц] аналоговый вход напряжения через V1 (потенциометр)
–. Время разгона /торможения: разгона – 10 [с], торможения – 20 [с]
–. Режим Drv: Пуск/Стоп при помощи клеммы FX/RX, клемма управления: режим NPN
[Подключение]
Шаг Установка параметра Код Описание
1 Режим Drv DRV-3 Установите 1 через Fx/Rx-1.
2 Задание частоты DRV-4 Установите 2 через аналоговый вход V1.
3
50[Гц] установка
сигнала частотного
регулирования
DRV-0
Установите сигнал 50[Гц] при помощи V1
(потенциометр).
4
Время разгона /
торможения
DRV-1
DRV-2
Установите время разгона 10 [с] в DRV-1.
Установите время торможения 20 [с] в DRV-2.
5 Клемма FX (M7) I/O-26
Двигатель начинает вращаться в прямом
направлении на частоте 50 Гц со временем
разгона 10 [с], если клемма FX включена.
Двигатель тормозит до остановки со временем
торможения 20[с], если клемма FX выключена.
6 Клемма RX (M8) I/O-27
Когда клемма RX включена, двигатель начинает
вращаться в обратном направлении на частоте
50 Гц со временем разгона 10 [с]. Когда она
выключена, двигатель тормозит до остановки со
временем торможения 20[с].
