Глава 4. Эксплуатация
4-1
4.1 Программирование пульта
4.1.1 ЖК пульт
ЖК пульт может отображать до 32 буквенно-цифровых символов; различные параметры могут

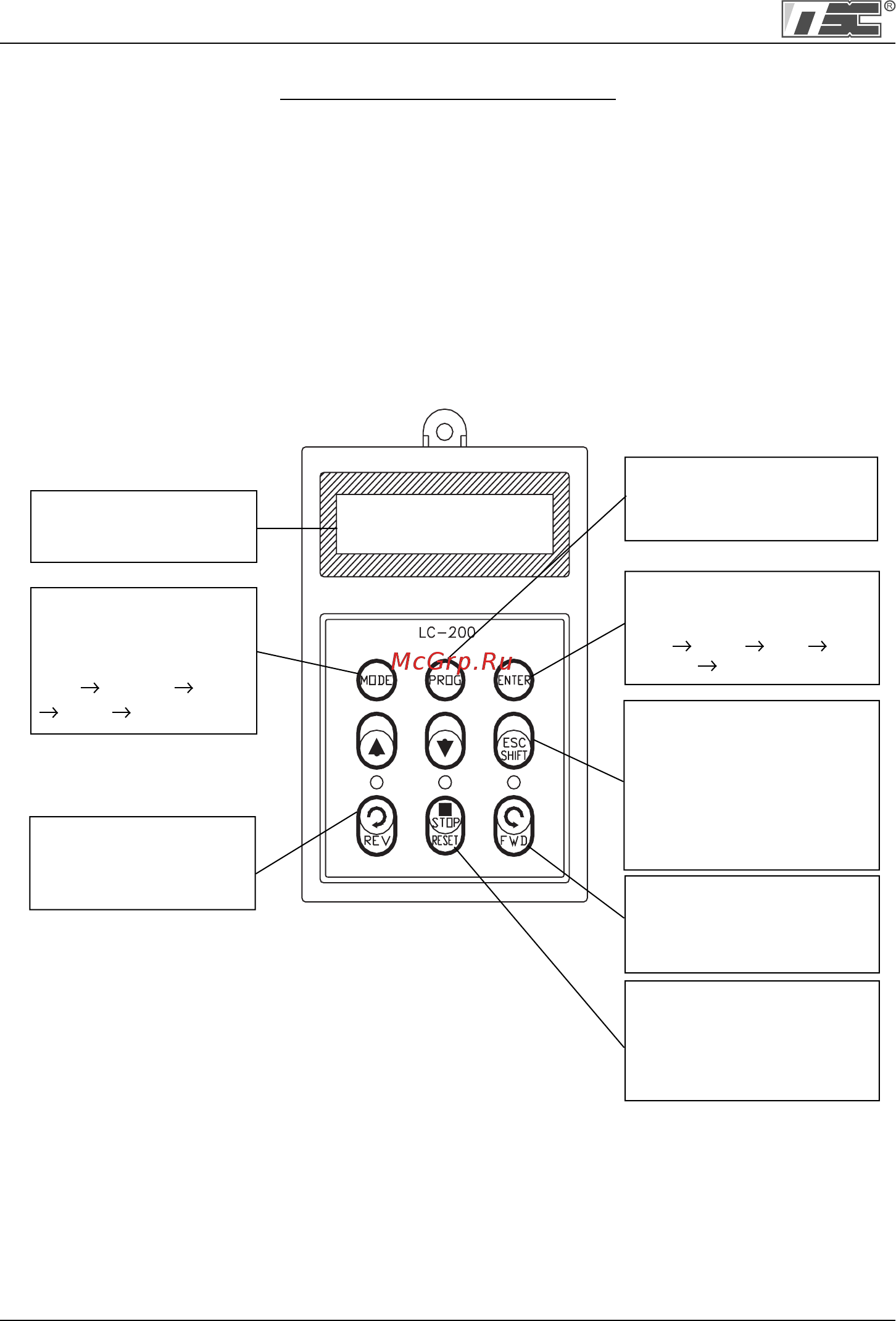

напрямую считываться с дисплея. Ниже приведен рисунок пульта.
32 символа, подсветка,
ЖК дисплей. Возможна
регулировка яркости.
Кнопка «MODE»
используется для
переключения между
7 группами параметров
DRV [Режим] FUN1
[ENT] DRV.
Кнопка запуска в
обратном направлении.
Мигает при разгоне/
торможении.
Кнопка PROG используется
для перехода в режим
программирования для
изменения данных.
Кнопка Enter используется
для ввода измененных
данных внутри параметра.
DRV [ENT] APP
[MODE] DRV.
Кнопка [SHIFT] используется
для перемещения курсора
дисплея в режиме
программирования.
Кнопка [ESC] используется
для установки курсора
дисплея в положение
DRV 00.
Кнопка используется
для запуска в прямом
направлении.
Мигает при разгоне/
торможении.
Кнопка «Stop» используется
для остановки двигателя.
Кнопка «Resert»
используется для сброса
защит. Мигает при ошибке.
ГЛАВА 4. ЭКСПЛУАТАЦИЯ
