тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
vii
ФИЛЬТРЫ RFI
АССОРТИМЕНТ СЕТЕВЫХ ФИЛЬТРОВ L.G. СЕРИЙ FF (c креплением под частотным преобразователем) – FE
(Стандарт), БЫЛ СПЕЦИАЛЬНО РАЗРАБОТАН ДЛЯ ИСПОЛЬЗОВАНИЯ С ВЫСОКОЧАСТОТНЫМИ ИНВЕРТОРАМИ
LG. ИСПОЛЬЗОВАНИЕ ФИЛЬТРОВ L.G., С ИНСТРУКЦИЕЙ ПО УСТАНОВКЕ НА ОБОРОТЕ, СПОСОБСТВУЕТ
ИЗБЕГАНИЮ ПРОБЛЕМ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ ЧУВСТВИТЕЛЬНЫХ УСТРОЙСТВ. СООТВЕТСТВУЮТ НОРМАМ ПО
КОНДУКТИВНОМУ ИЗЛУЧЕНИЮ И СТАНДАРТНОЙ ЗАЩИЩЕННОСТИ.
ОСТОРОЖНО
В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ЗАЩИТНЫХ УСТРОЙСТВ ОТ УТЕЧКИ ТОКА (УЗО) НА ИСТОЧНИКЕ ПИТАНИЯ,
ВОЗМОЖНО ВОЗНИКНОВНИЕ СБОЕВ ПРИ ВКЛЮЧЕНИИ/ВЫКЛЮЧЕНИИ ПИТАНИЯ. ДЛЯ ПРЕДОСТВРАЩЕНИЯ
ПОДОБНЫХ СЛУЧАЕВ, ТОК ЧУВСТВИТЕЛЬНОСТИ ЗАЩИТНОГО УСТРОЙСТВА ДОЛЖЕН БЫТЬ ВЫШЕ ПРЕДЕЛЬНЫХ
ЗНАЧЕНИЙ ТОКА УТЕЧКИ, СМ. ТАБЛИЦУ НИЖЕ.
ИНСТРУКЦИИ И РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Для соответствия директиве EMC, необходимо наиболее точно следовать данным
инструкциям. Соблюдайте необходимые меры безопасности при работе с электрическим
оборудованием. Все электрические подключения фильтра, частотного преобразователя и
двигателя должны осуществляться квалифицированными специалистами – электриками.
1-) Проверьте ярлык с номинальными характеристиками фильтра, и убедитесь, что номинальный
ток, напряжение и номер изделия являются правильными.
2-) Для достижения наилучших результатов, фильтр должен быть установлен как можно ближе
к оплетке кабеля питания, обычно, сразу за автоматическим прерывателем или выключателем
питания.
3-) Задняя стенка монтажного шкафа должна быть подготовлена с учетом установочных размеров
фильтра. Следует тщательно удалить следы краски и т. д. из монтажных отверстий и передней
области панели для обеспечения наилучшего заземления фильтра.
4-) Надежно установите фильтр.
5-) Подсоедините питающий провод к клеммам фильтра, помеченным LINE, подсоедините любые
кабели заземления к имеющимся контактам заземления. Подсоедините клеммы фильтра,
помеченные LOAD к входу питающего провода частотного преобразователя при помощи короткого
кабеля подходящего сечения.
6-) Подсоедините двигатель и установите ферромагнитный наконечник (дроссель на выходе) как
можно ближе к частотному преобразователю. С 3-х фазными проводниками следует использовать
только армированный или экранированный кабель, дважды витый через центр ферромагнитного
наконечника. Провод заземления должен быть надежно заземлен на частотном преобразователе и
концах двигателя. Экран должен быть подсоединен к корпусу при помощи уплотнения заземленного
кабеля.
7-) Подсоединяйте любой регулирующий кабель согласно инструкциям, приведенным в руководстве
пользователя частотного преобразователя.
ВАЖНО ПРОСЛЕДИТЬ, ЧТО БЫ ДЛИНА ПРОВОДОВ БЫЛА КАК МОЖНО КОРОЧЕ. СЛЕДУЕТ
ПОДКЛЮЧАТЬ ВХОДЯЩИЙ КАБЕЛЬ ПИТАНИЯ И ИСХОДЯЩИЕ КАБЕЛИ ДВИГАТЕЛЯ ОТДЕЛЬНО.

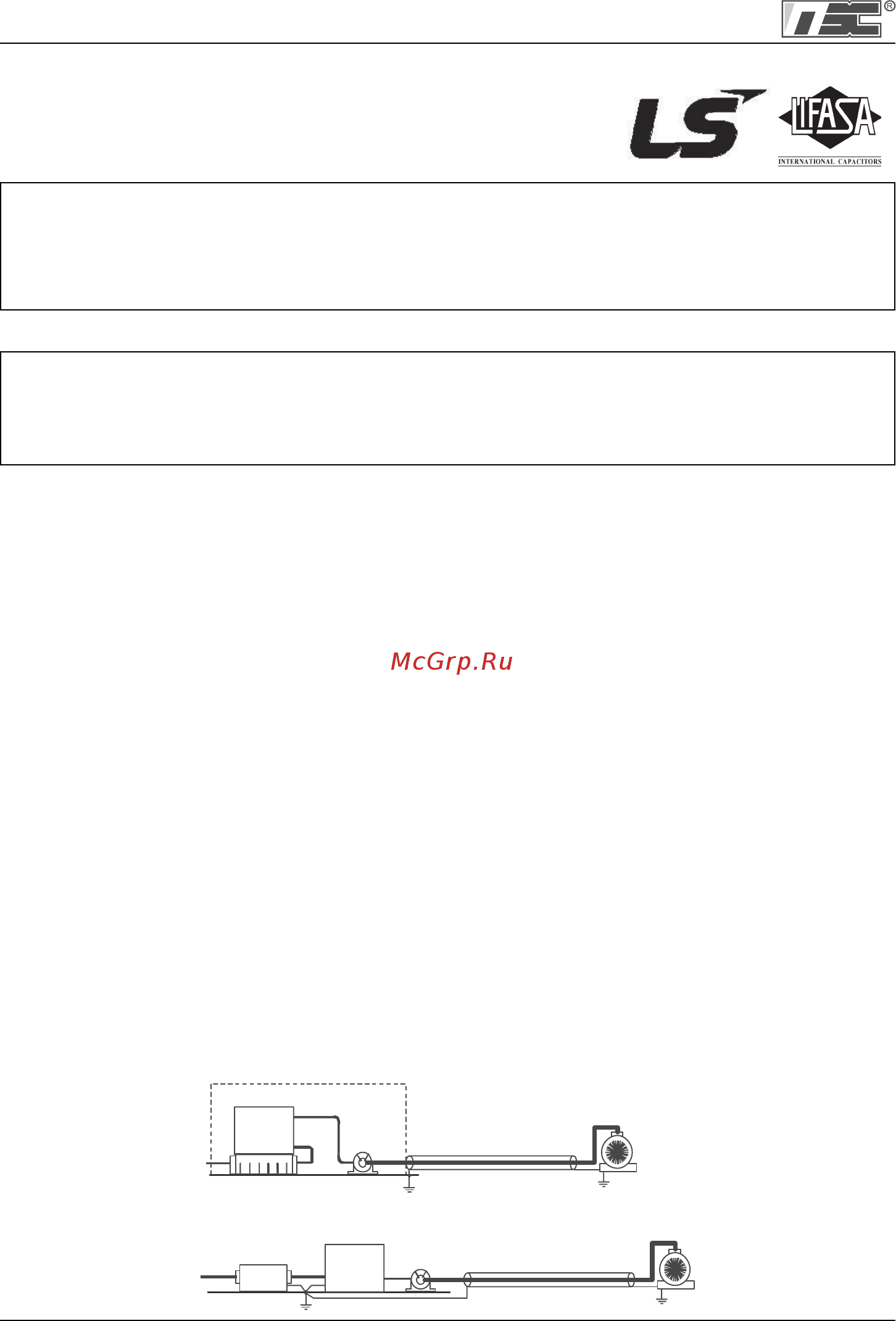

Фильтры EMI / RFI
Частотный
преобра-
зователь
Частотный
преобра-
зователь
Фильтр
Фильтр
Двигатель
Двигатель
ФИЛЬТРЫ EMI / RFI
