Частотные преобразователи LS Серия iP5A
4-20
Пример
(3)
V/F регулирование + аналоговый вход(V1S) + Пуск/Стоп с клемм FX/RX
[Условия работы]
–. Способ управления: V/F регулирование.
–. Управление частотой: установите 50[Гц] с аналогового входа (V1S).
–. Время разгона/торможения: время разгона 15 [с], время торможения 25 [с].
–. Режим Drv: Пуск/стоп через FX/RX, клемма управления: режим NPN.

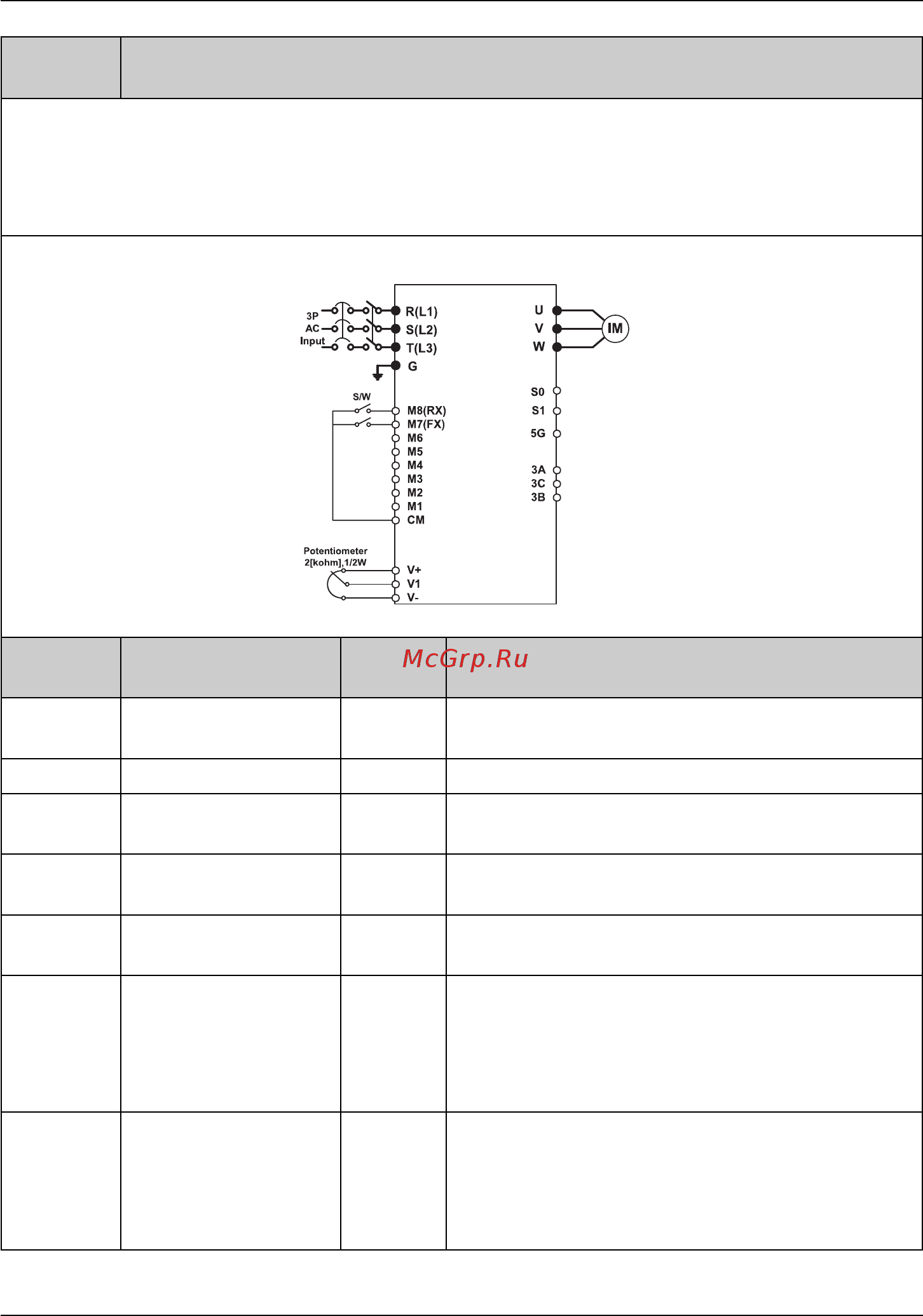

[Подключение]
Шаг
Установка
параметра
Код Описание
1
Выбор режима
управления
FU2-60 Установите в 0 {V/F}.
2 Режим DRV DRV-3 Установите в 1 {Fx/Rx-1}.
3
Источник задания
частоты
DRV-4 Установите в 3 {V1S}.
4
Управление частотой
50[Гц]
DRV-0
Установите в 50[Гц] при помощи потенциометра
(V1S).
5
Установка времени
разгона / торможения
DRV-1
DRV-2
Установите время разгона в 15[с] в DRV-1, а
время торможения в 25[с] в DRV-2.
6 Клемма FX (M7) I/O-26
Когда FX включен, двигатель начинает вращаться
в прямом направлении с частотой 50[Гц] за 15
[сек].
Когда FX выключается, тормозит до остановки за
25[сек].
7 Клемма RX I/O-27
Когда RX включается, двигатель начинает
вращаться в обратном направлении с частотой
50[Гц] за 15[сек].
Когда FX выключается, двигатель тормозит до
остановки за 25[сек].
