тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
4-21
Глава 4. Эксплуатация
Примечание: Режим V1S обеспечивает вращение в прямом и обратном направлении
при помощи напряжения ±12В посредством режима аналогового ввода. Подробнее
см. Главу 6. Описание параметров DRV-00.
Примечание: используйте V1 вместо V1S при активации функции предупреждения
движения в прямом/обратном (FWD/REV) направлении. Режим V1S позволяет
двигателю вращаться в обоих (FWD/REV) направлениях.

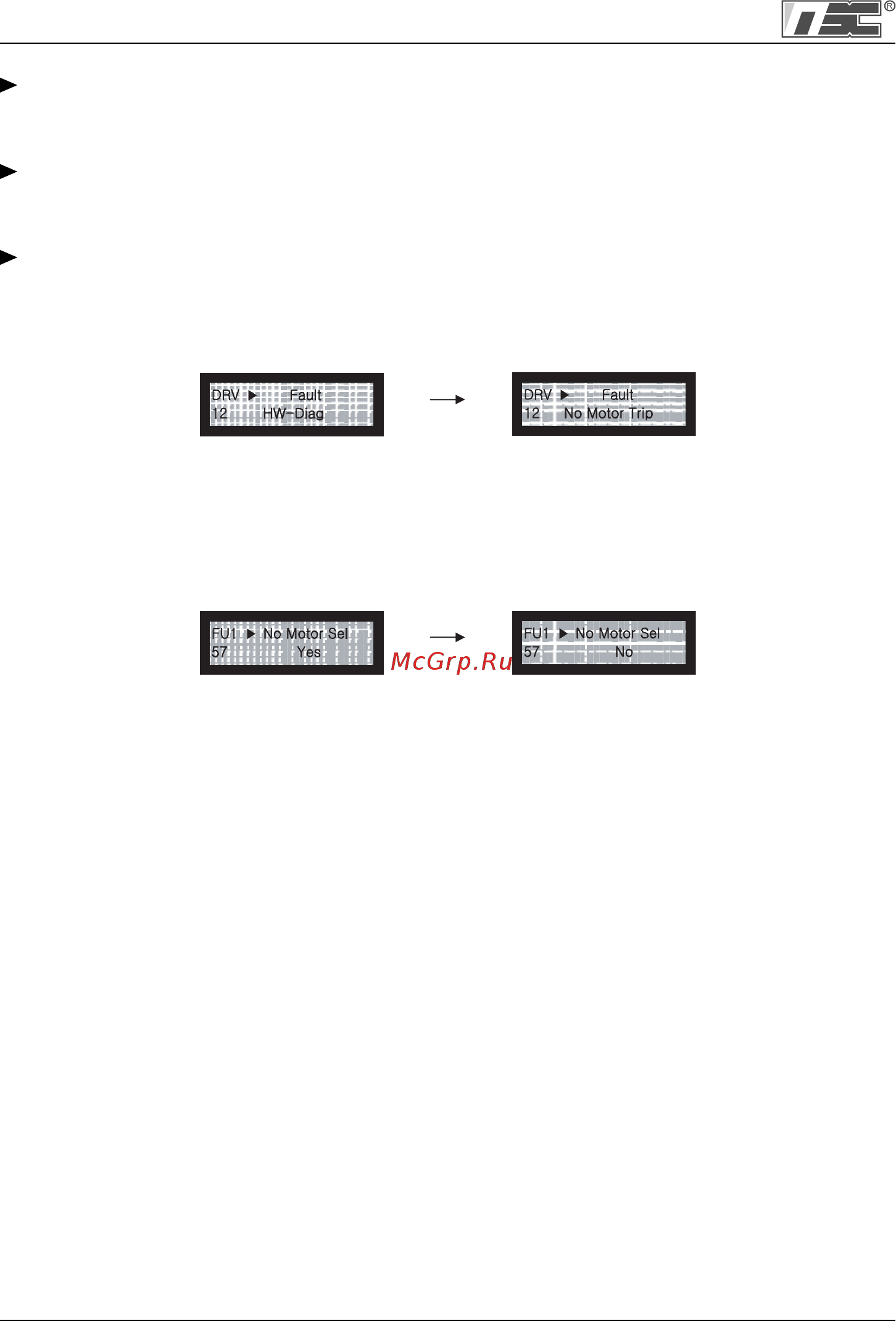

Примечание: Если преобразователь управляется без подключенного двигателя,
срабатывает защита и выдается сообщение об ошибке. В этом случае следует
обратить внимание на установку параметров (FU1-57~59). Ошибка сбрасывается при
отключении преобразователя от питающего напряжения.
В случае, когда требуется простая проверка без поключения мотора, необходимо
установить параметр FU1-57 (No Master Sel) – «No».
Заводская установка – «Yes».
