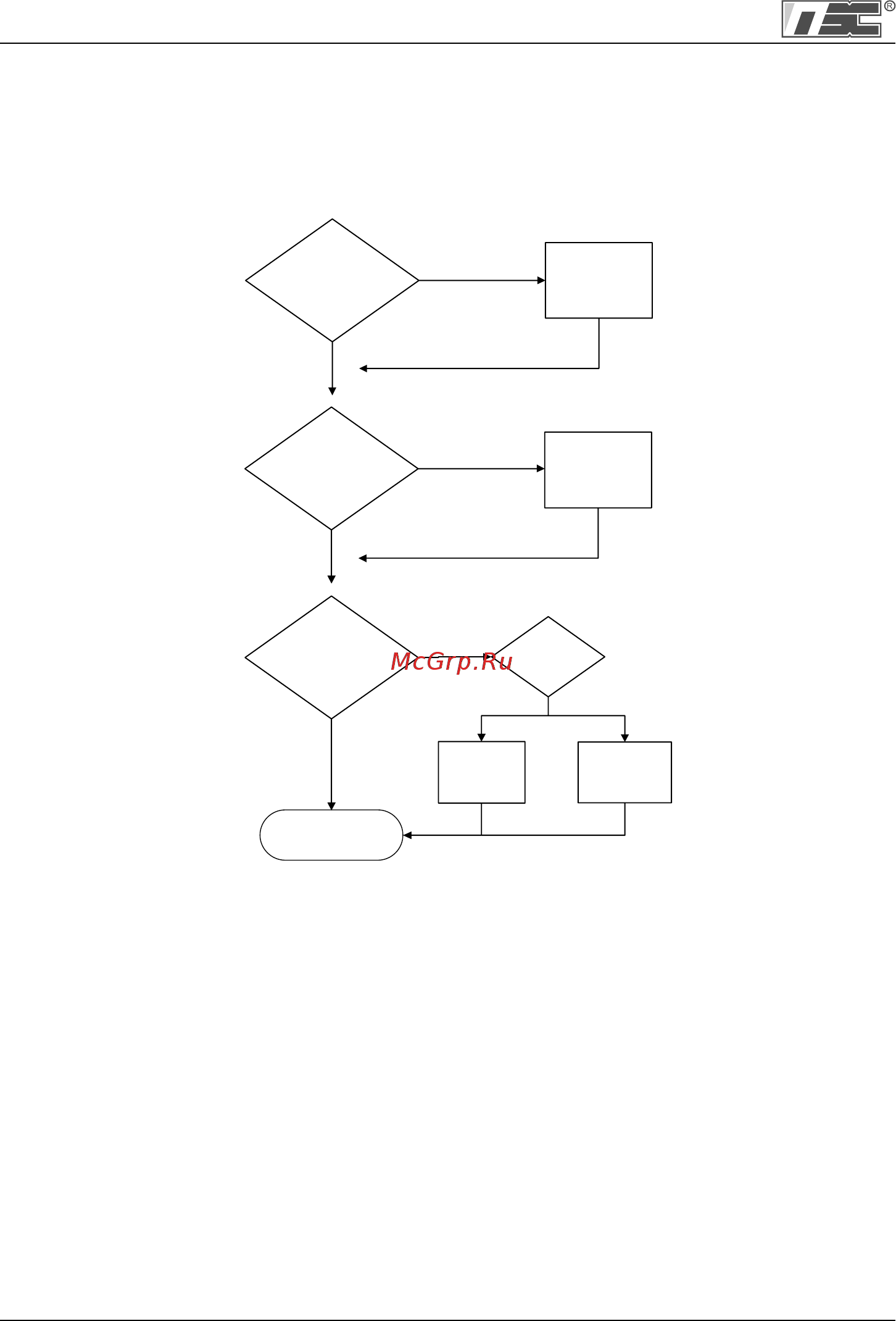

Глава 9. Модуль связи RS485
Корректно
ли установлена
скорость связи
между преобра-
зователем
и ПК
Установите
скорость
как в I/O 91
Верный ли
формат данных
в программе
пользователя
Сделайте
исправления
в программе
пользователя
Выключен ли
индикатор на кон-
трольной
панели преобразо-
вателя
Есть ли
неисправность
в ПК
Свяжитесь с
дистрибью-
тором
Проверьте
состояние
ПК
Конец
Да
Да
Нет
Нет
Нет
Да Нет
