тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Глава 6. Описание параметров (FU1)
6-13

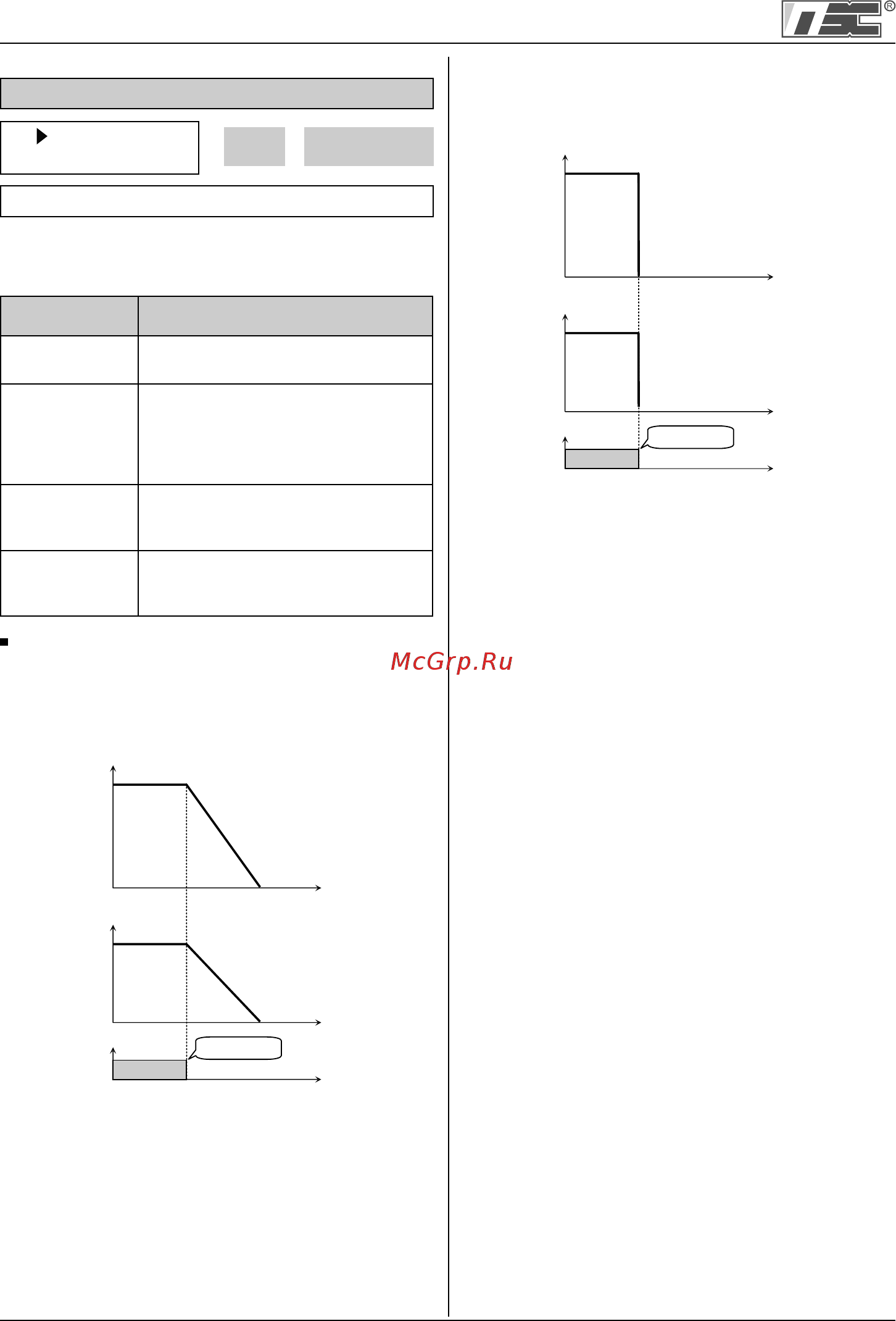

FU1-23: Режим останова
FU1 Stop mode
23 Decel
23
0
Заводская установка: Decel 0
Установите режим останова для преобразо-
вателя.
Установка Описание
Торможение
Останов происходит по заданной ха-
рактеристике торможения.
Торможение
постоянным
током
Останов происходит с использованием
режима тормоза постоянного тока.
Тормоз постоянного тока включается,
когда частота достигает установленно-
го значения при торможении.
Выбег
Преобразователь снимает напряжение
с двигателя немедленно при получе-
нии сигнала стоп.
Торможение
вектором потока
Быстрый останов возможен путем
преобразования энергии в тепло дви-
гателя.
Внимание: двигатель может перегреться
вследствии частого использования функции
торможения потоком.
Выходное напряжение
[Тип торможения: ‘Decel’]
Команда стоп
Время
Выходная частота
Время
Время
ВКЛ
Время
Выходная частота
Выходное напряжение
Время
Команда стоп
Время
ВКЛ
FX-CM
[Тип торможения: Free-run]
