Частотные преобразователи LS Серия iP5A
6-12
FU1-20: Режим запуска
FU1-21: Пусковое время намагничивания
постоянным током
FU1-22: Пусковое значение намагничива-
ния постоянным током
FU1
DcSt time
21 0.0 sec
21
Заводская установка: 0.0 с 0.0
0.0
FU1 DcSt value
22 50 %
22
Заводская установка: 50 % 50
50
Частотный преобразователь удерживает
стартовую частоту до начала времени намаг-
ничивания постоянным током. Он выводит на-
пряжение постоянного тока к двигателю для
FU1-21 [Starting DC Magnetizing Time] со значе-
нием в FU1-22 [Starting DC Magnetizing Value]
до начала разгона.
Выберите пусковой метод (режим) преобразо-
вателя.
FU1-20
установ.
данные
Описание функции
0 Разгон
Разгон без задержки
(Заводская установка)
1 Dc-старт
Преобразователь начинает
разгон после намагничивания
постоянным током.
2
Старт на
враща-
ющийся
двигатель
Преобразователь стартует при
вращающемся двигателе.
1) Направление вращения двигателя и сиг-
нал управления должны быть установлены в
соответствии с оптимальными при использо-
вании команды старт на вращающийся двига-
тель.
Однако эта функция имеет эффектив-
ность менее 50% по отношению к номи-
нальной скорости, когда направление
вращения двигателя и опорный сигнал
противоположны.
2) DC-старт невозможен при установке
FU1-21 или 22 в положение “0”.
3) DC-старт дезактивируется в бессенсор-
ном режиме.
4) Может возникнуть ошибка «Нет двигате-
ля», если пропадет одна из фаз при предвари-
тельном намагничивании.
Преобразователь начинает разгон при FU1-21
[Starting DC Magnetizing Time] и при подаче
напряжение в FU1-22 [Starting DC Magnetizing
Voltage].
Код Индикация
По умолча-
нию
Установка
FU1-21 DcSt time 0 [с] 0 ÷ 60 [с]
FU1-22 DcSt value 50 [%] 0 ÷ 150 [%]

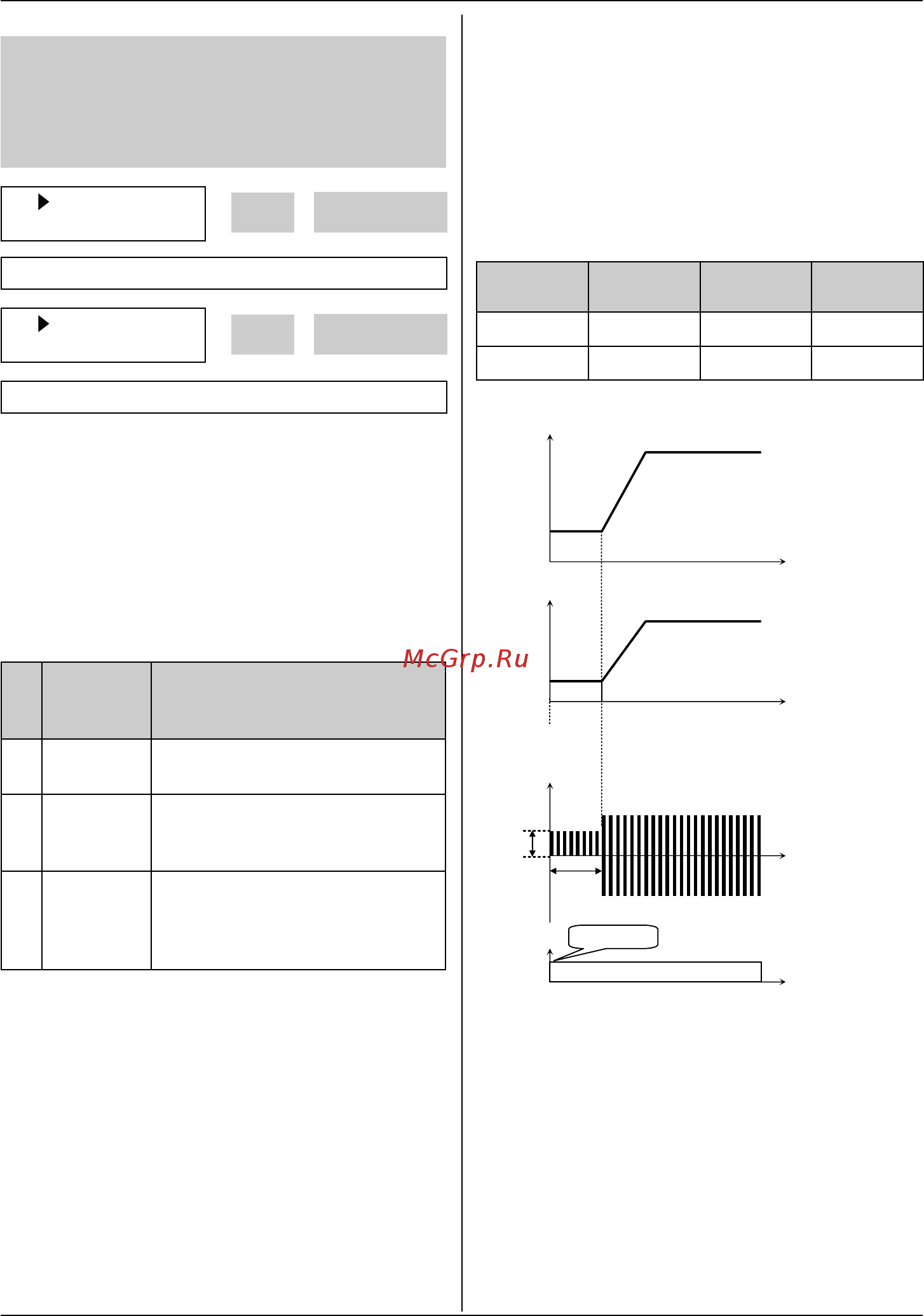

Выходная частота
Выходное
напряжение
Выходной ток
T1: FU1-21 [Starting DC Magnetizing Time]
D1: FU1-22 [Starting DC Magnetizing value]
Время
Время
Пуск
[ DC-старт ]
FU1-22
FU1-21
Время
Время
ВКЛ
D1
T1
FU1-22 [Starting DC Magnetizing Value] – вели-
чина постоянного тока применительно к дви-
гателю. Установливается в процентах от вели-
чины FU2-43 [Номинальный ток двигателя].
Примечание: Не устанавливать FU1-22
[Starting DC Magnetizing Value] выше, чем но-
минальный ток частотного преобразователя.
В противном случае, возможен сбой из-за
перегрева двигателя или перегрузки.
