тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Реальное время торможения = предустанов-
ленное время торможения + предустан. время
торможения * кратность начальной кривой/2 +
предустан. время торможения* кратность ко-
нечной кривой/2.

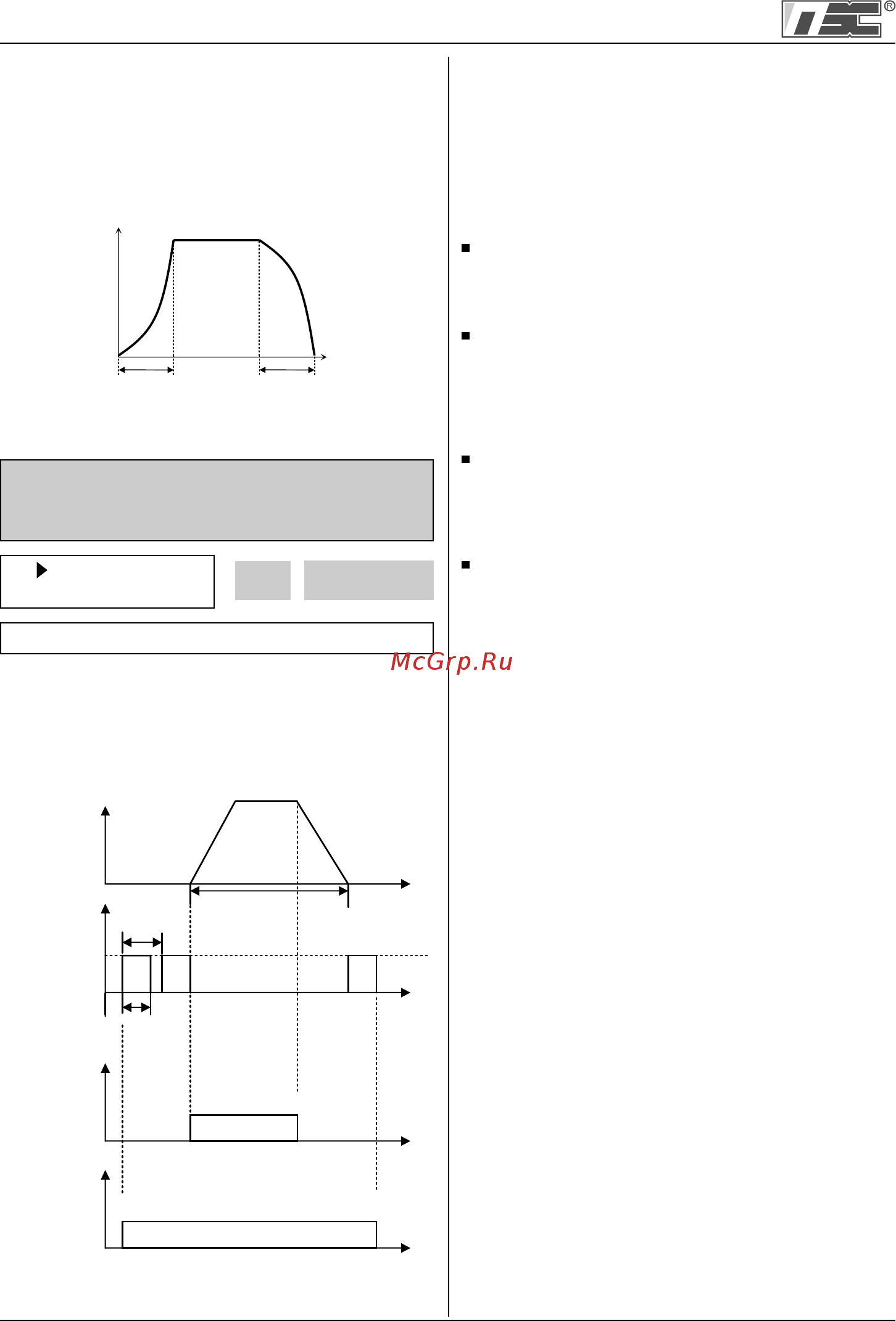

Выходная частота
[Характеристика разгона/торможения: ‘U-тип’]
Время
Acc. характеристика Dec. характеристика
FU1-10~12: Предварительный нагрев (для
использования параметра предваритель-
ного нагрева)
FU1 Pre-Heat Mode
10 No
02
0
Заводская установка: Нет 0
Эта функция позволяет защитить двигатель
от попадания влаги и образования конденсата
внутри при остановке во влажной окружаю-
щей среде путем непрерывной подачи посто-
янного тока.
Предвари-
тельный
нагрев
Значение
ПТ
[FU1-11]
10 с
ПУСК
Предварительный нагрев
Функция предварительного нагрева активи-
руется, когда FU1-10 [Pre-heat] установлен в
положение “Yes”, а одна из клемм цифрового
ввода в I/O-20~27 установлена в “Pre-heat” и
заданная клемма в положении ON активиру-
ется только при остановке преобразователя.
Параметр FU1-11 [Pre-heat value]
устанавливается в процентах по отноше-
нию к номинальному току двигателя.
Параметр FU1-12 [Pre-heat duty]
устанавливает период работы 10 секунд.
При 100% задании, постоянный ток непре-
рывно подается на двигатель.
Предупреждение: Изменение параметров
невозможно при работе этой функции.
Перед программированием удалите перво-
начальные установки.
Предупреждение: Следует уменьшить
FU1-11 [Pre-heat value] или FU2-12 [Pre-heat
duty] при перегреве частотного преобразо-
вателя или двигателя.
Глава 6. Описание параметров (FU1)
6-11
