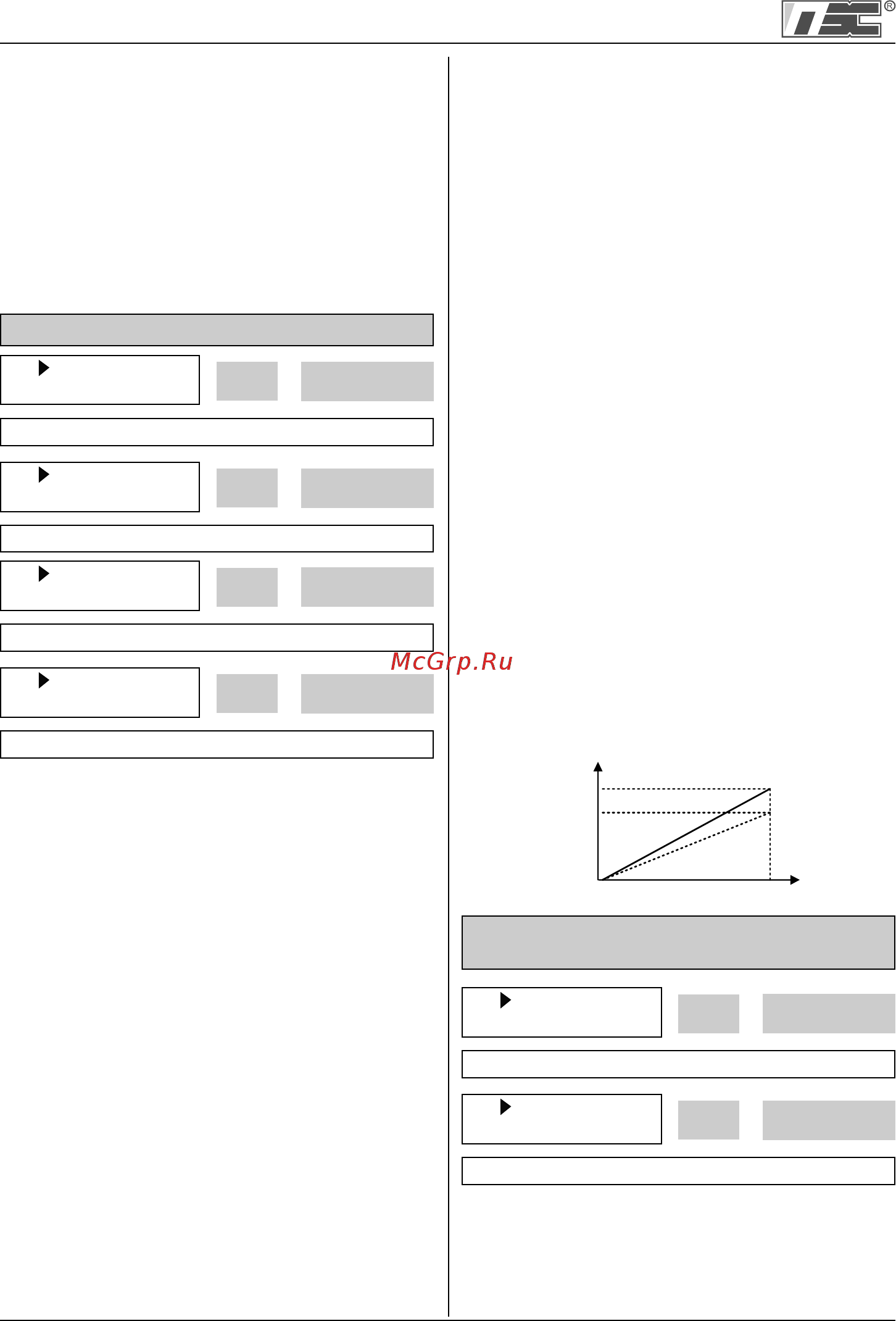

тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
I/O-74: контроль достижения заданной скорости
I/O-75: диапазон изменения заданной скорости
I/O FDT freq
74 30.00 Hz
74
Заводская установка: 30,00 Гц 30.00
30.00
I/O FDT band
75 10.00 Hz
75
Заводская установка: 10,00 Гц 10.00
10.00
Эта функция используется в I/O-76-79
[Programmable Digital Auxiliary Output Terminal].
См. [FDT-#] в I/O-76~79.
Используйте суб-модуль, если есть необходимость
использования цифровых выходов Q1, Q2, и Q3.
I/O-70 ÷ 73: выбор клемм S0, S1
I/O S0 mode
70 Frequency
70
Заводская установка: Частота 0
0
I/O S0 adjust
71 100 %
71
Заводская установка: 100% 100
100
I/O S1 mode
72 Frequency
72
Заводская установка: Частота 0
0
I/O S1 adjust
73 100 %
73
Заводская установка: 100% 100
100
[Voltage]
Клеммы S0/S1 выводят выходное значение
напряжения преобразователя. Выходное
значение определяется по формуле:
Выходное напряжение S0/S1 = (Выходное
напряжение / Max. выходное напряжение) ×
10В × (IO-71 или 73)/100.
[DC link vtg]
Клеммы S0/S1 выводят значение напряжения
звена постоянного тока частотного
преобразователя. Значение напряжения звена
определяется по формуле:
Выходное напряжение S0/S1 = (напряжение
вставки постоянного тока / максимальное
напряжение вставки постоянного тока) × 10В
× (IO-71 или 73)/100
[Ext.PID Out]
Клеммы S0/S1 выводят значение выхода
внешнего ПИД. Значение выхода определяется
по формуле:
Выходное напряжение S0/S1 = (выход внешнего
ПИД/10000) х 10В х S0, S1 коэффициент
выходного сигнала (I/O-71, 73) /100.
Примечание: Максимальное напряжение звена
составляет 820 В.
[Ext.PID Run]
Контроллер внешнего ПИД-управления
начинает работать при подаче соответству-
ющего сигнала. Функция может выполняться
вне зависимости от величины заданной
частоты преобразователя или может
использоваться вместе с внутренним
режимом ПИД-регулирования. Подробнее
см. внешнее ПИД-регулирование.
Аналоговый выход отображает выходные
частоту, ток и напряжение, напряжение
звена постоянного тока и внешний выход
ПИД-регулятора при помощи импульсных
сигналов на клеммы S0, S1. Средний
диапазон выходного напряжения от 0В до
10В. Параметры I/O-71, 73 используются для
регулировки S0, S1 выходных значений.
[Frequency]
Клеммы S0/S1 выводят выходное значение
частоты преобразователя. Выходное значение
определяется по формуле:
выходное напряжение S0/S1 = (выходная
частота / максимальная частота) × 10В ×
(IO-71 или 73)/100.
[Current]
Клеммы S0/S1 выводят выходное значение
тока преобразователя. Выходное значение
определяется по формуле:
Выходное напряжение S0/S1 = (Выходной ток
/номинальный ток) × 10В × (IO-71 или 73)/100.
6-47
Выходное напряжение
Gain х 10 В
100%
10 В
SO/S1 - 5G
Глава 6. Описание парамеров [I/O]
