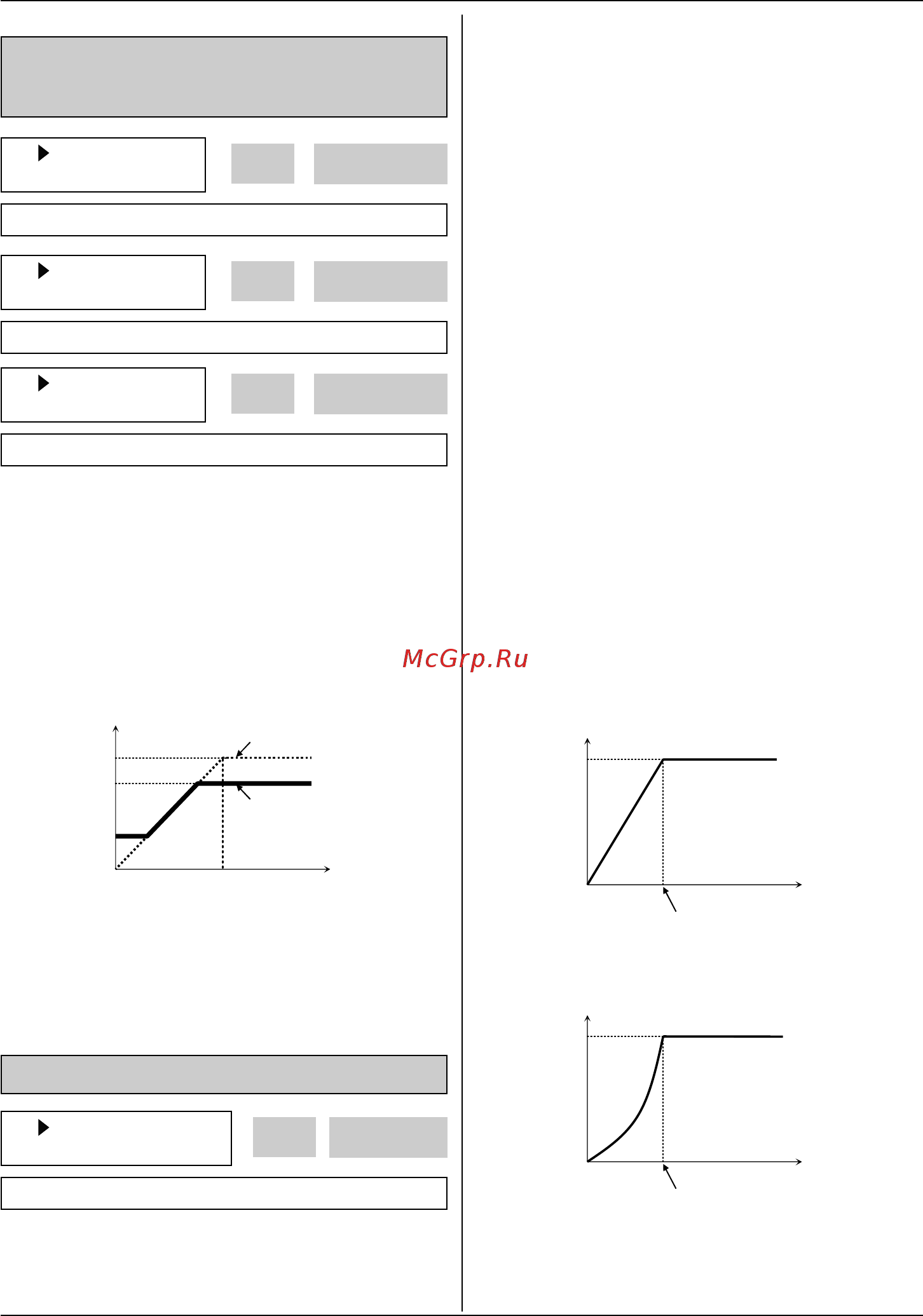

Частотные преобразователи LS Серия iP5A
6-16
FU1-33: Выбор ограничения частоты
FU1-34: Нижнее ограничение частоты
FU1-35: Верхнее ограничение частоты
FU1 Freq limit
33 No
33
0
Заводская установка: Нет 0
FU1 F-limit Lo
34 0.50 Hz
34
0.50
Заводская установка: 0.50 Гц 0.50
FU1 F-limit Hi
35 60.00 Hz
35
60.00
Заводская установка: 60.00 Гц 60.00
Параметр FU1-33 служит для определения
ограничения частоты. Если FU1-33 установле-
но как ‘Yes’, частотный преобразователь ра-
ботает в пределах установленных верхней и
нижней границ. Преобразователь работает на
верхнем или нижнем пределе, когда заданная
частота находится вне предела ограничения
частоты.
Выходная частота
[Ограничение частоты: ‘Yes’]
Макс.
частота
FU1-35
FU1-34
10В, 20мА
Установка
частоты
Кривая выходной
частоты
Кривая эталонной частоты
Примечание: Если установленное значение часто-
ты находится ниже нижнего предельного значения,
преобразователь работает по нижнему ограничению
частоты.
FU1-40: V/F характеристика
FU1 V/F характеристика
40 Linear
40
0
Заводская установка: Linear 0
Параметр определяет зависимость выходного
напряжения от частоты. Выберите соответ-
ствующее значение V/F характеристики в со-
ответствии с типом нагрузки. Момент двигате-
ля определяется по V/F характеристике.
[Linear] характеристика используется при по-
стоянном моменте нагрузки. Эта характери-
стика отображает линейную зависимость на-
пряжения от частоты от 0 до базовой частоты.
Эта характеристика применима в тех случаях,
когда момент является постоянной величиной.
Рабочие характеристики можно улучшить с
помощью FU2-67 ÷ 69 [Torque boost].
[Square] характеристика используется при
переменном моменте нагрузки. Выходное на-
пряжение пропорционально квадрату выход-
ной частоты. Эта характеристика применяет-
ся для вентиляторов, насосов и т.д.
[User V/F] используется для выбора потреби-
телем. Потребитель может самостоятельно
определить вид характеристики применитель-
но к конкретному механизму путем задания
четырех точек между 0 и номинальной часто-
той. Точки задаются в FU1-41 ~ FU1-48.
Выходное напряжение
100 %
100 %
Выходное напряжение
Выходная частота
Выходная частота
Базовая частота
Базовая частота
[V/F Характеристика: ‘Linear’]
[V/F Характеристика: ‘Square’]
