4 Управление с клавиатуры
16
I67E-RU V1000 Инструкция по быстрому запуску
Структура меню и режимы

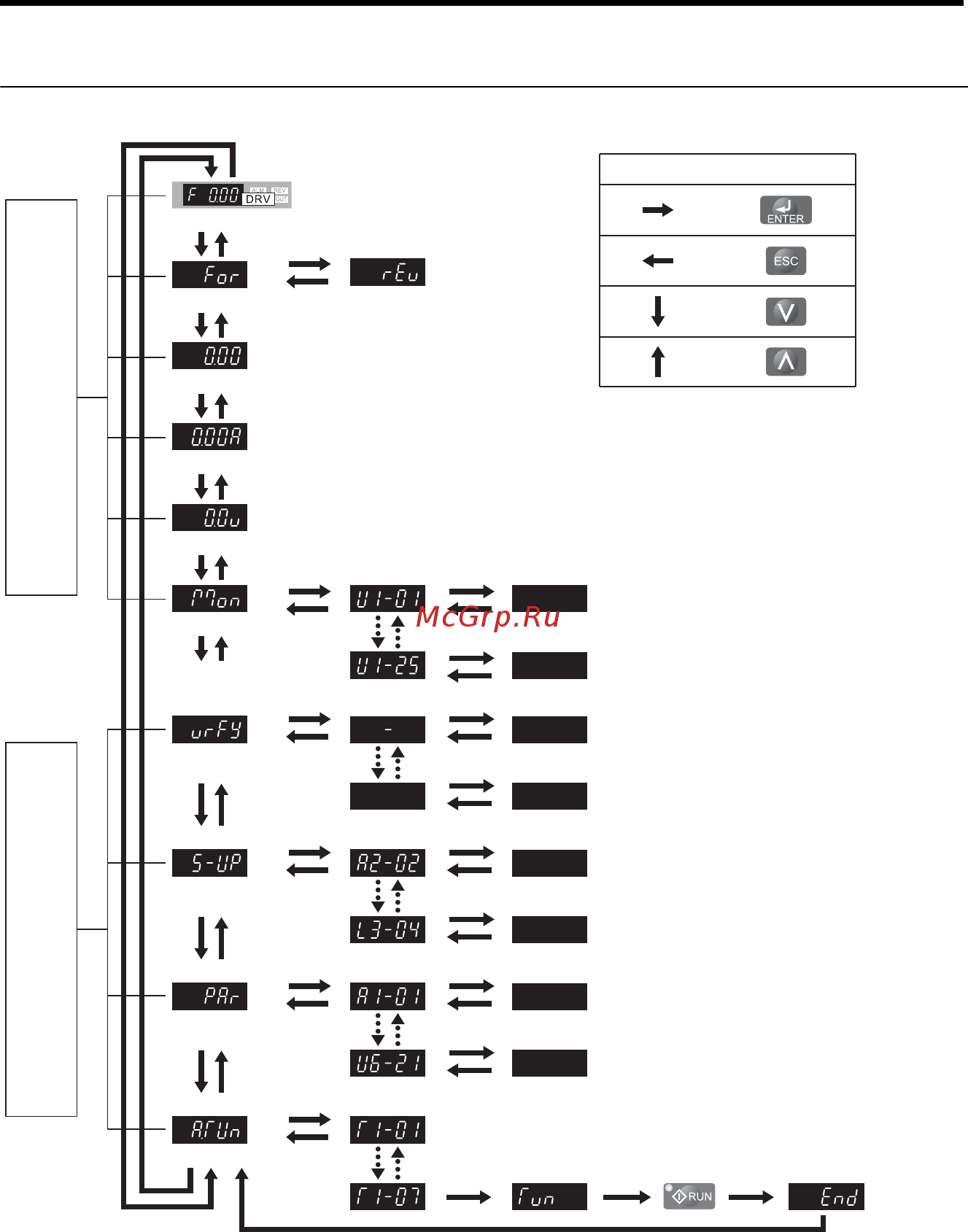

Структура меню пульта управления показана на следующем рисунке.
XXXX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
Индикатор DRV не светится.
Пуск двигателя невозможен.
:
:
:
:
Операции с клавишами
Включение питания (индикатор DRV мигает)
Выбор прямого направления Выбор обратного направления
Выходная частота
Выходной ток
Выходное напряжение
Экран контроля
Меню сравнения
Режим настройки
Режим настройки параметров
Автонастройка
Индикатор DRV светится.
По команде Run (Ход) двигатель
запускается.
Экраны контроля используются для
считывания таких параметров
привода, как состояние входов/
выходов, выходная частота,
информация об ошибке и т.д.
В меню «Сравнение» перечислены
все параметры, значения которых
отличаются от заводских.
Режим «Настройка» используется
для настройки минимального
перечня параметров, необходимых
для работы.
В режиме «Настройка параметров»
возможно задание всех параметров
привода.
Функция автонастройки измеряет
параметры двигателя для
обеспечения оптимальной работы
привода и двигателя.
