3 Elektriksel Montaj
I67E-TR V1000 Hızlı Başlangıç Kılavuzu
11
TÜRKÇE
Kontrol Devreleri
Kontrol terminal kartı vidasız terminallerle donatılmıştır. Daima aşağıda listelenmiş
özelliklerde kablo kullanın. Güvenli kablolama için esnek veya esnek olmayan
pabuçlu kablo kullanın. Pabuç uzunluğuna göre sıyırma uzunluğu 8 mm olmalıdır.
EMC Filtre Montajı
Bu sürücü Avrupa standartı EN61800-3'e göre test edilmiştir. EMC standartlarına
uyum için ana devreyi aşağıda açıklanan şekilde kablolayın.
1. Giriş tarafına uygun EMC gürültü filtresi monte edin. Detaylar için yukarıdaki
listeye veya kullanma kılavuzuna bakın.
2. Sürücü ve EMC gürültü filtresini aynı pano içine yerleştirin.
3. Sürücü ve motor kablolaması için korumalı kablo kullanın
4. Minimum toprak empedansı için toprak bağlantılarındaki boya ve kiri temizleyin
5. EN61000-3-2 ile uyum için 1 kW'den küçük sürücülere AC reaktör monte edin.
Detaylar için kullanma kılavuzuna bakın veya tedarikçinize danışın

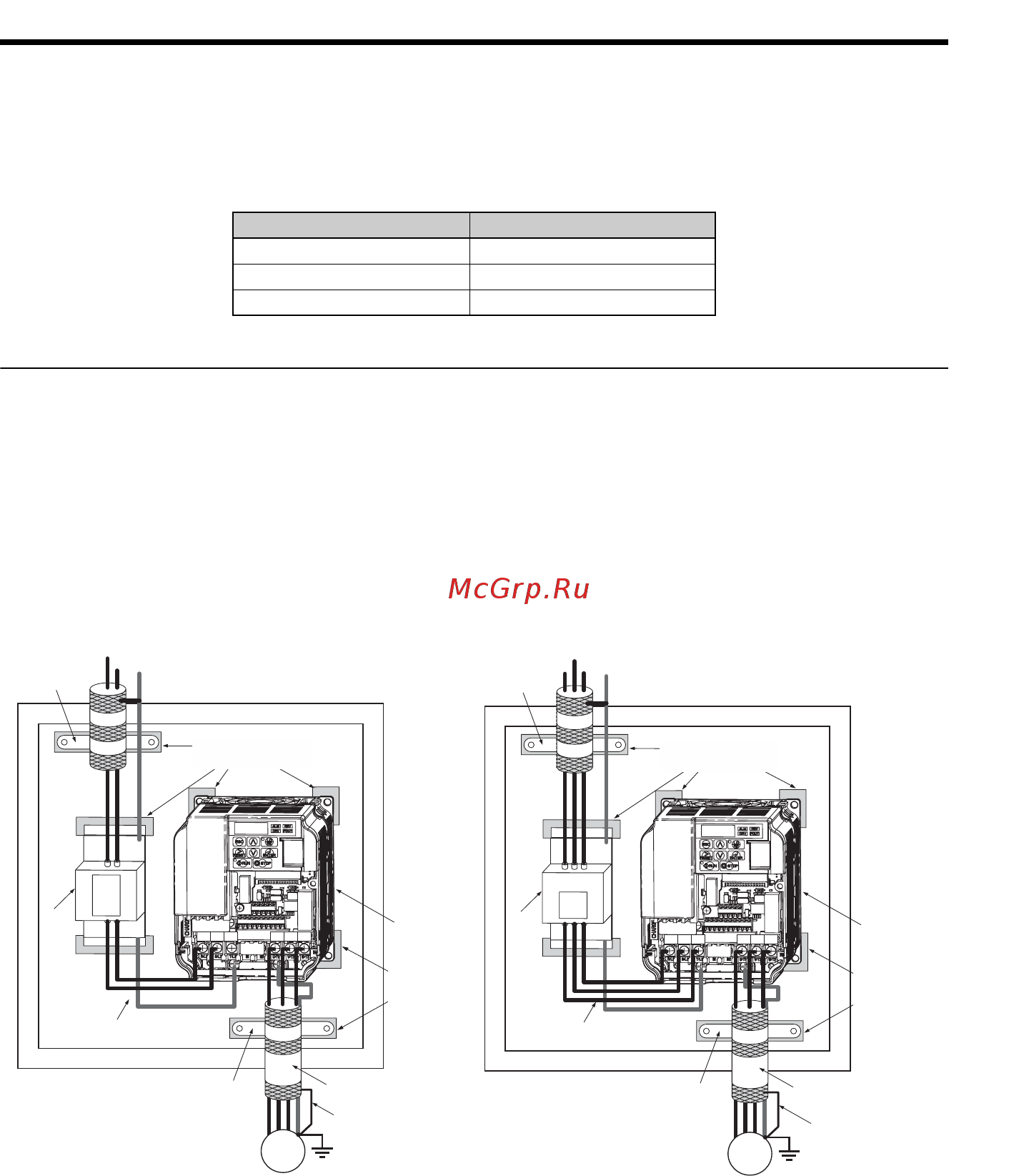

Tek ve Üç Faz Ünitelerin EMC Standartları ile Uyumlu Kablolanması
Kablo Tipi Kablo boyutu
Solid 0,2 ila 1,5 mm²
Esnek 0,2 ila 1,0 mm²
Pabuçlu esnek 0,25 ila 0,5 mm²
N
L1
E
N
L1
PE
R/L1S/L2T/L3
U/T1 V/T2
W/T3
Kablolama mesafesi mümkün
olduğunca kısa
Kablo koruma
topraklama
kelepçesi
Sürücü
Kablo kelepçesi
Korumalı motor
kablosu
EMC
Filtre
Topraklama Yüzeyi
(boyaları temizleyin)
Metal plaka
Panel veya duvara montaj
M
Topraklama
Yüzeyi
(boyaları
temizleyin)
Motor tarafında
toprak koruma
L3
L2
L1
R/L1S/L2T/L3
U/T1 V/T2
W/T3
E
L1
PE
R/L1S/L2T/L3
U/T1 V/T2
W/T3
Kablolama mesafesi mümkün
olduğunca kısa
Kablo koruma
topraklama
kelepçesi
Sürücü
Kablo kelepçesi
Korumalı motor
kablosu
EMC
Filtre
Topraklama Yüzeyi
(boyaları temizleyin)
Metal plaka
Panel veya duvar montaj
M
Topraklama
Yüzeyi
(boyaları
temizleyin)
Motor tarafında
toprak koruma
L3
L2
