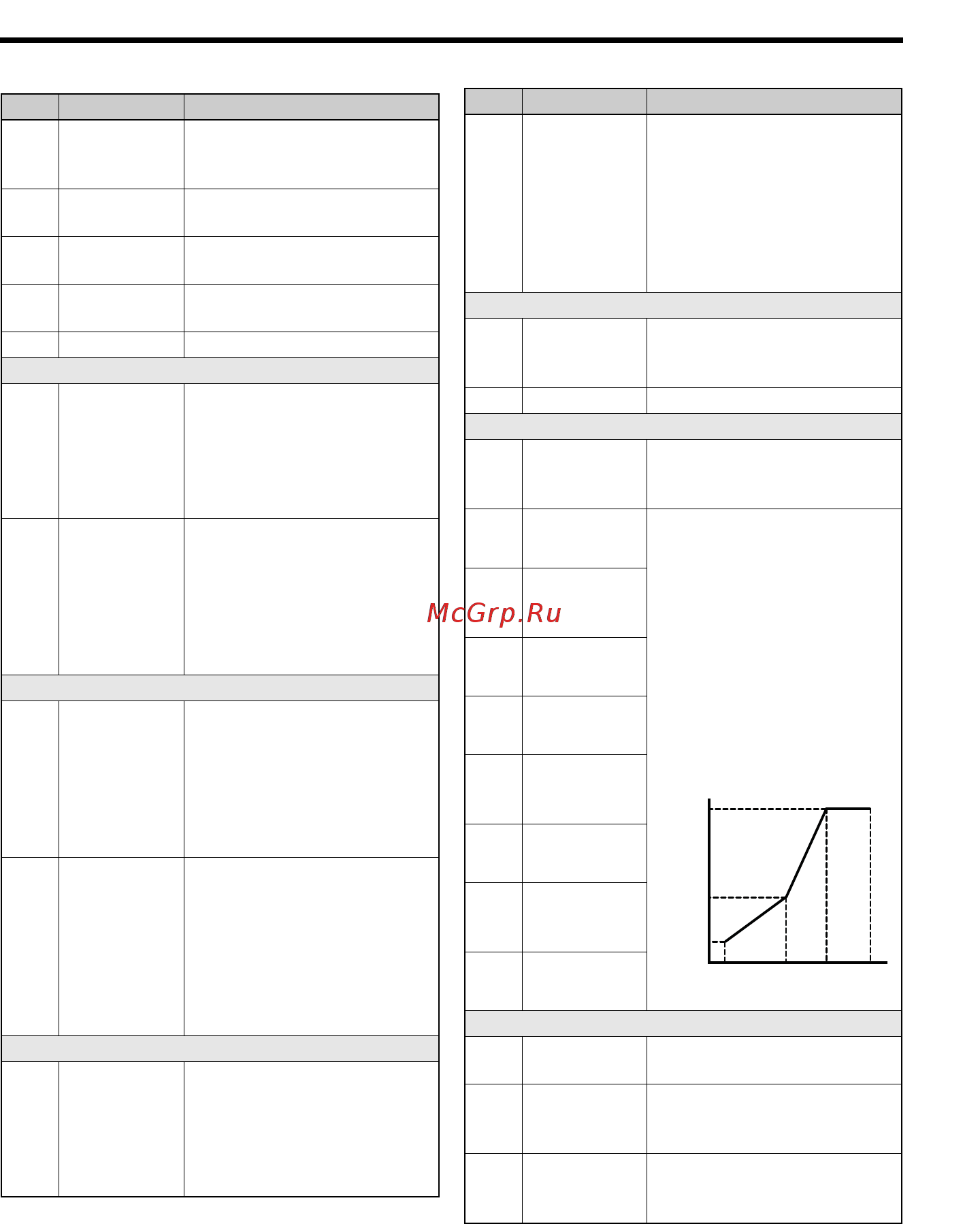

6 Parametertabelle
I67E-DE V1000 Kurzanleitung 23
ENGLISCH
Par. Bezeichnung Beschreibung
C1-03
bis
C1-08
Beschl.-/
Verz.-Zeiten 2
bis 4
Stellt die Beschl.-/Verz.-Zei-
ten 2 bis 4 ein (Einstellung
wie C1-01/02)
C2-01 S-Kurve 1
S-Kurve bei Beschleuni-
gungsbeginn
C2-02 S-Kurve 2
S-Kurve bei Beschleuni-
gungsende.
C2-03 S-Kurve 3
S-Kurve bei Verzögerungsbe-
ginn.
C2-04 S-Kurve 4
S-Kurve bei Verzögerungsende.
Schlupfkompensation
C3-01
Schlupfkom-
pensations-
Verstärkung
• Wird erhöht, wenn die Dreh-
zahl niedriger ist als der
Frequenzsollwert.
• Wird gesenkt, wenn die
Drehzahl höher ist als der
Frequenzsollwert.
C3-02
Schlupfkom-
pensations-
Verzöge-
rungszeit
• Verringern Sie die Einstel-
lung, wenn die Schlupfkom-
pensation zu langsam
reagiert.
• Erhöhen Sie die Einstel-
lung, wenn die Drehzahl
nicht stabil ist.
Drehmomentkompensation
C4-01
Drehmoment-
Kompensati-
onsverstär-
kung
• Erhöhen Sie den Einstell-
wert bei langsamer Reak-
tion des Drehmoments.
• Verringern Sie diese Einstel-
lung, wenn Drehzahl-/Dreh-
momentschwingungen
auftreten.
C4-02
Drehmoment-
kompensati-
ons-
Verzöge-
rungszeit
• Erhöhen Sie diese Einstel-
lung, wenn Drehzahl-/Dreh-
momentschwingungen
auftreten.
• Verringern Sie die Einstel-
lung, wenn die Reaktion
des Drehmoments zu lang-
sam ist.
Belastbarkeitsmodus und Taktfrequenz
C6-01
Auswahl nor-
male/starke
Belastung
0: Hohe Belastung (HD)
Anwendungen mit
konstantem Drehmoment
1: Normale Belastung (ND)
Anwendungen mit
variablem Drehmoment
C6-02 Taktfrequenz
1: 2,0 kHz
2: 5,0 kHz
3: 8,0 kHz
4: 10,0 kHz
5: 12,5 kHz
6: 15,0 kHz
7 bis A: Schwingen PWM1 bis 4
F: Benutzerdefiniert
Frequenzsollwerte
d1-01
bis
d1-16
Frequenzsoll-
werte
1 bis 16
Einstellung der Festdrehzahl-
sollwerte 1 bis 16
d1-17 Jog-Drehzahl Jog-Drehzahl
U/f-Kennlinie
E1-01
Einstellung
der Eingangs-
spannung
Eingangsspannung
E1-04
Max. Aus-
gangsfreq.
Zur Einstellung der U/f-Charak-
teristik mit linearer Kennlinie
stellen Sie für E1-07 und E1-09
die gleichen Werte ein. In die-
sem Fall wird die Einstellung
für E1-08 übergangen.
Stellen Sie sicher, dass die vier
Frequenzen nach diesen
Regeln eingestellt werden, da
sonst ein OPE10-Fehler auftritt:
E1-04
≥
E1-06
≥
E1-07
≥
E1-09
E1-05
Max. Aus-
gangsspan-
nung
E1-06 Nennfrequenz
E1-07
Mittlere Aus-
gangsfreq.
E1-08
Mittlere Aus-
gangsspan-
nung
E1-09
Min. Aus-
gangsfreq.
E1-10
Min. Aus-
gangsspan-
nung
E1-13
Nenn-
spannung
Motordaten
E2-01
Motornenn-
strom
Automatische Einstellung bei
Auto--tuning.
E2-02
Motornenn-
schlupf
Motornennschlupf in Hertz (Hz).
Automatische Einstellung bei
Auto--tuning mit Motordrehung.
E2-03
Motor-
leerlaufstrom
Magnetisierstrom in Ampère.
Automatische Einstellung bei
Auto--tuning mit Motordrehung.
Par. Bezeichnung Beschreibung
(E1-04)(E1-06)(E1-07)(E1-09)
(E1-10)
(E1-08)
(E1-05)
(E1-13)
Ausgangsspannung
Ausgangsfrequenz
