ENGLISCH
4 Bedienung über die Tastatur
I67E-DE V1000 Kurzanleitung 15
4 Bedienung über die Tastatur

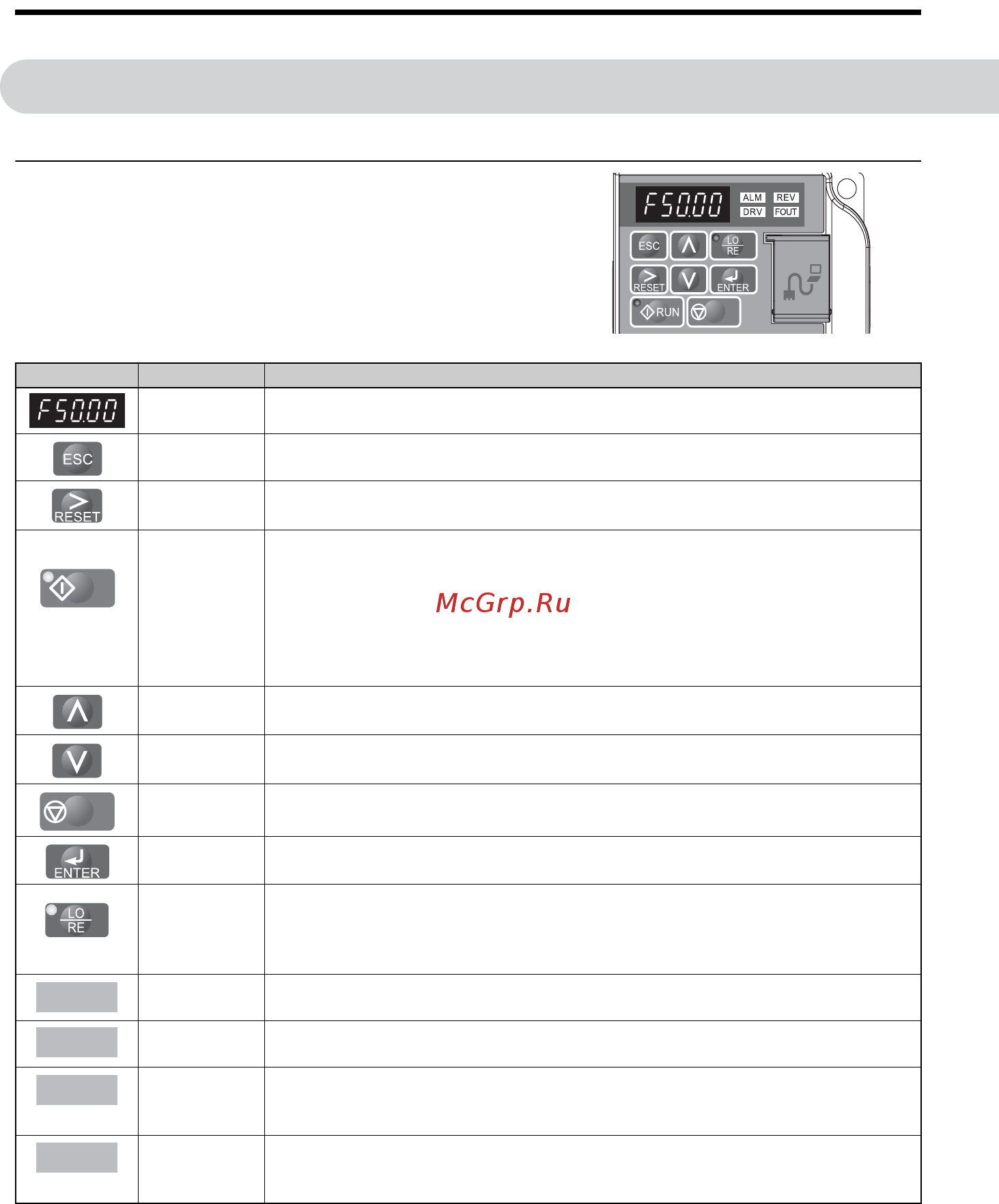

LED-Bedienkonsole und Tasten
Die LED-Bedienkonsole dient zur Programmierung
des Antriebs, zum Starten/Stoppen und zum Anzei-
gen von Fehlermeldungen. Die LEDs zeigen den
Antriebsstatus an.
Tasten und Funktionen
Anzeige Bezeichnung Funktion
Datenanzei-
gefeld
Zeigt den Frequenzsollwert, die Parameternummer usw. an.
ESC-Taste Rückkehr zum vorherigen Menü.
RESET-Taste
Bewegt den Cursor nach rechts.
Setzt einen Fehler zurück.
RUN-Taste
Startet den Antrieb in der LOCAL-Betriebsart. Die Run-LED
• leuchtet, wenn der Antrieb den Motor antreibt.
• blinkt während der Verzögerung bis zum Stillstand oder wenn der Frequenz-
sollwert 0 ist.
• Blinkt in schneller Folge, wenn der Antrieb durch einen DE deaktiviert wird,
wenn er über einen Schnellstopp-DE gestoppt oder wenn während des Ein-
schaltens ein START-Befehl aktiv war.
Aufwärtspfeil-
Ta st e
Blättert nach oben, um Parameternummern, Einstellwerte usw. auszuwählen.
Abwärtspfeil-
Ta st e
Blättert nach unten, um Parameternummern, Einstellwerte usw. auszuwählen.
STOP-Taste Stoppt den Antrieb.
Eingabetaste
Wählt Betriebsarten oder Parameter aus und wird zum Speichern von Ein-
stellungen verwendet.
LO/RE-Aus-
wahltaste
Schaltet die Antriebssteuerung zwischen der Bedienung über die Bedienkon-
sole (LOCAL) und der Steuerung über die Steuerklemmen (REMOTE) um.
Die LED leuchtet, wenn der Antrieb in die LOCAL-Betriebsart geschaltet ist
(Bedienung über Tastatur).
ALM-LED
Blinkt: Der Antrieb ist in einem Alarmzustand.
Leuchtet: Der Antrieb ist in einem Fehlerzustand, und der Ausgang ist gestoppt.
REV-LED
Leuchtet: Der Motor dreht in Rückwärtsrichtung.
Aus: Der Motor dreht in Vorwärtsrichtung.
DRV-LED
An: Zeigt Bereitschaft zum Antreiben des Motors an.
Aus: Der Antrieb ist in der Betriebsart Überprüfen, Setup, Parameter-
einstellung oder Autotuning.
FOUT-LED
An: Die Ausgangsfrequenz wird auf dem Bildschirm angezeigt.
Aus: Ein anderer Wert als die Ausgangsfrequenz wird auf dem Bildschirm
angezeigt.
STOP
RUN
STOP
ALM
REV
DRV
FOUT
