3 Elektrische Installation
I67E-DE V1000 Kurzanleitung 11
ENGLISCH
Steuerklemmen
Die Steuerklemmenkarte ist mit Schraublosklemmen ausgestattet. Verwenden Sie stets
Kabel, die der unten stehenden Spezifikation entsprechen. Für eine sichere Verdrahtung
wird empfohlen, Volldraht oder Drähte mit Aderendhülsen zu verwenden. Die Abisolierung
bzw. Aderendhülsenlänge sollte 8 mm betragen.

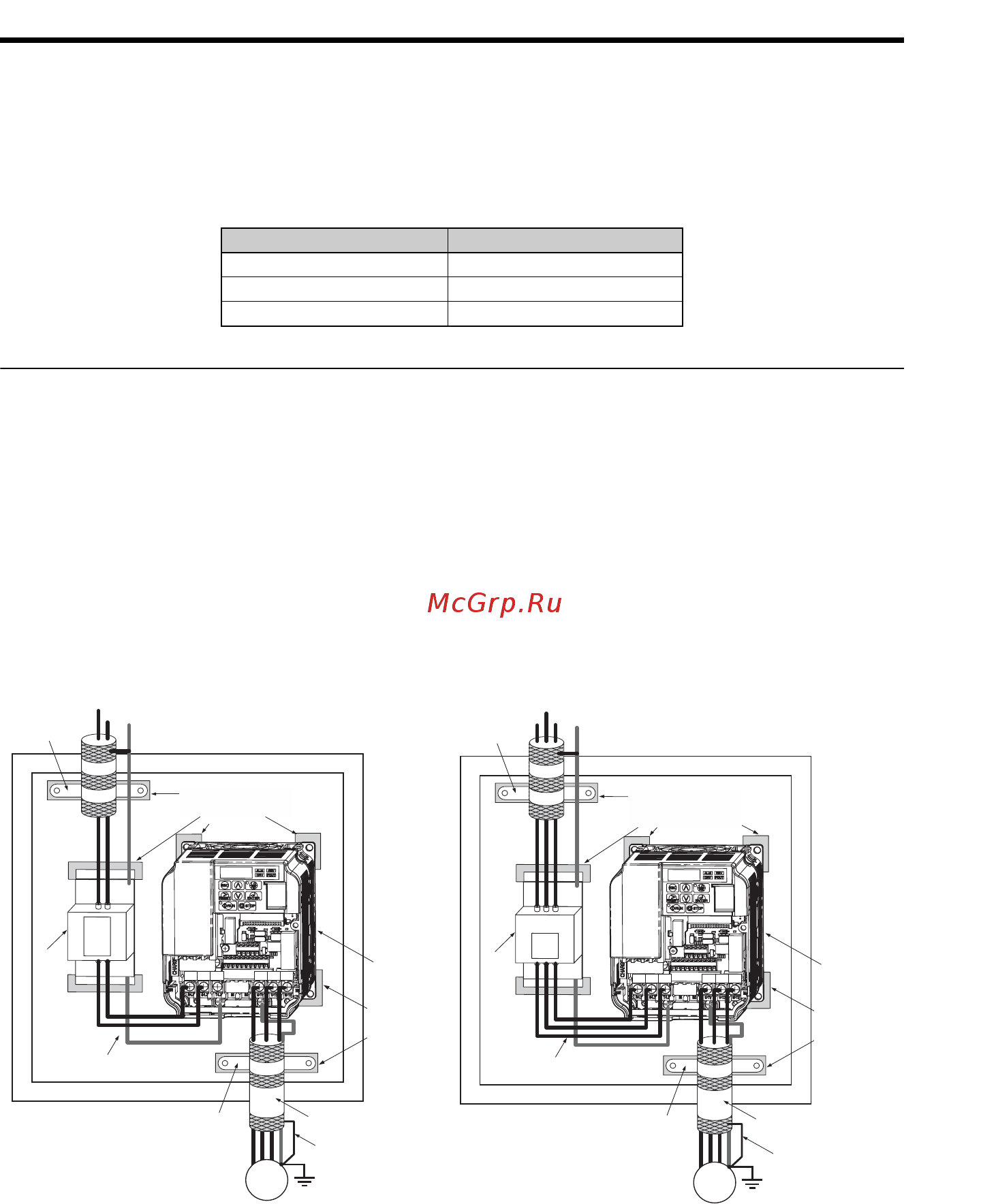

Installation des EMV-Filters
Dieser Antrieb ist nach der europäischen Norm EN61800-3 getestet. Um die EMV-Normen
zu erfüllen, verdrahten Sie den Hauptstromkreis wie unten angegeben.
1. Installieren Sie einen geeigneten EMV-Entstörfilter auf der Eingangsseite. Angaben
hierzu finden Sie in der oben stehenden Liste oder in der Bedienungsanleitung.
2. Bauen Sie den Antrieb und den EMV-Entstörfilter in dasselbe Gehäuse ein.
3. Verwenden Sie für die Verdrahtung des Antriebs und des Motors Kabel mit
geflochtener Abschirmung.
4. Entfernen Sie Farbe oder Schmutz von den Erdungsanschlüssen, um die
niedrigstmögliche Erdungsimpedanz zu erreichen.
5. Installieren Sie bei Antrieben unter 1 kW eine AC-Drossel, um EN61000-3-2
zu erfüllen. Nähere Angaben hierzu finden Sie im Handbuch, oder wenden Sie
sich an Ihren Zulieferer.
Verdrahtung von ein- oder dreiphasigen Geräten nach EMV-Norm
Kabeltyp Kabelstärke
Volldraht 0,2 bis 1,5 mm²
Flexibel 0,2 bis 1,0 mm²
Flexibel mit Aderendhülse 0,25 bis 0,5 mm²
N
L1
E
N
L1
PE
R/L1 S/L2T/L3
U/T1 V/T2
W/T3
Verdrahtungsabstend
möglichst kurz
Kabelabschirmungs-
Erdungsschelle
Antrieb
Kabelschelle
Motorkabel mit geflochtener
Abschirmung
EMV-
Filter
Erdungs-Kontaktfläch
en (sämtlichen Lack
entfernen)
Metallplatte
Schalttafel oder Montagefläche
M
Erdungs-
Kontaktflächen
(sämtlichen Lack
entfernen)
Motorseitige
Erdungsabschirmung
L3
L2
L1
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
E
L1
PE
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
Verdrahtungsab-
stand möglichst kurz
Kabelabschirmungs-
Erdungsschelle
Antrieb
Kabelschelle
Motorkabel mit geflochtener
Abschirmung
EMV-
Filter
Erdungs-Kontaktfläch
en (sämtlichen Lack
entfernen)
Metallplatte
Schalttafel oder Montagefläche
M
Erdungs-
Kontaktflächen
(sämtlichen Lack
entfernen)
Motorseitige
Erdungsabschirmung
L3
L2
