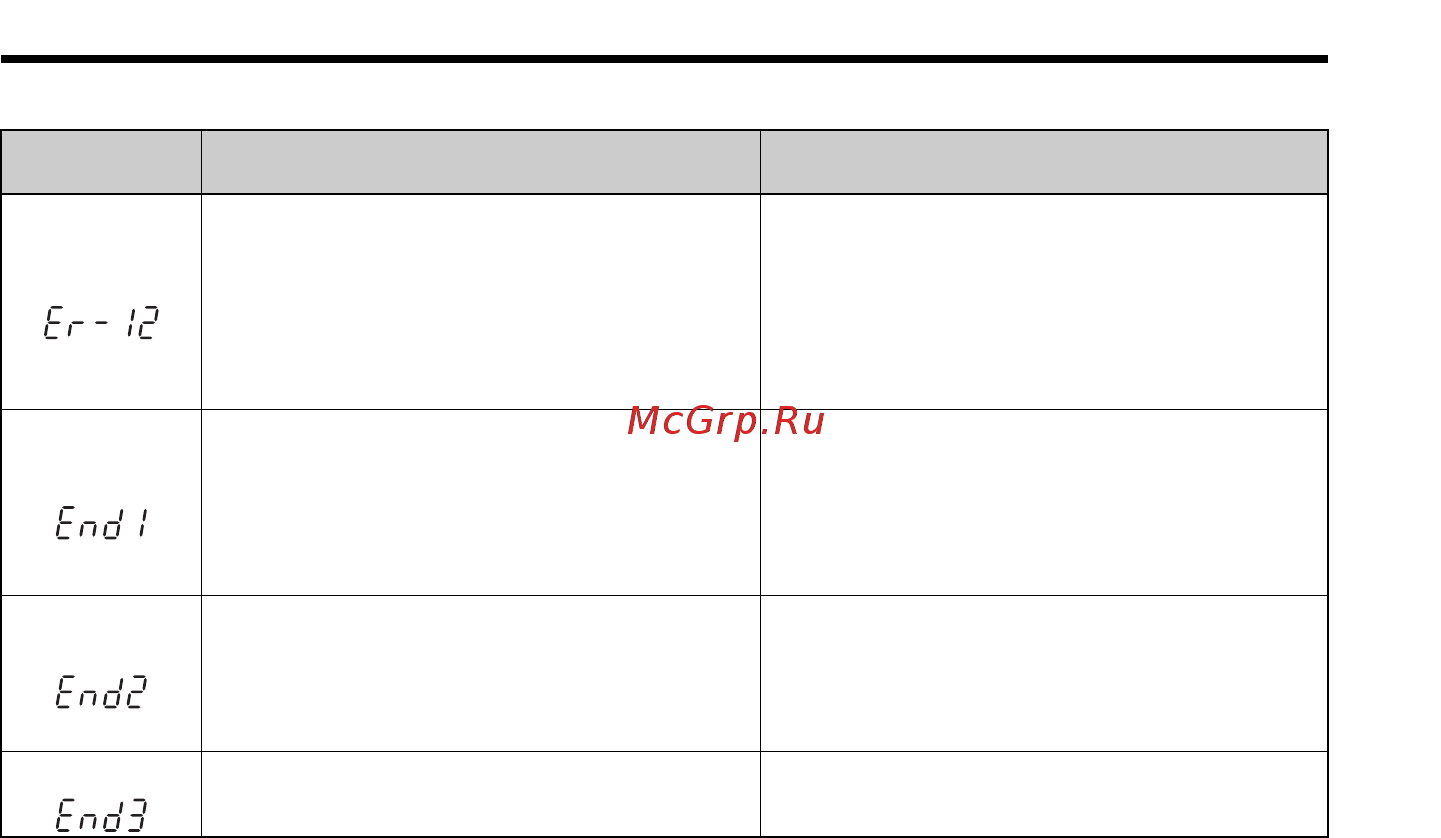

7 Detección y corrección de errores
I67E-ES Guía rápida de referencia del V1000 31
ESPAÑOL
Er-12
Error de detección de corriente
• Se han perdido una o todas las fases.
• La corriente es demasiado baja o excede
los valores nominales del variador.
• Los sensores de corriente están
defectuosos.
• Compruebe el cableado.
• Asegúrese de que los valores nominales
del variador se ajustan a los del motor.
• Compruebe la carga. (El autotuning diná-
mico se debe haber realizado sin la carga
conectada.)
• Sustituya el variador.
End1
Alarma de corriente nominal
• La referencia de par ha excedido el 20%
durante el autotuning.
• La corriente en vacío calculada está por
encima del 80% de la corriente nominal
del motor.
• Compruebe la configuración de la curva V/f.
• Realice el autotuning sin la carga
conectada.
• Compruebe los datos introducidos y repita
el autotuning.
End2
Alarma de saturación del núcleo de hierro
del motor
• Valores de saturación del núcleo calcula-
dos fuera de rango.
• Se han introducido datos incorrectos.
• Compruebe los datos de entrada.
• Compruebe el cableado del motor.
• Realice el autotuning sin la carga
conectada.
End3
Alarma de corriente nominal
Compruebe los datos introducidos y repita
el ajuste.
Visualización
operador LED
Causa Medida de corrección
