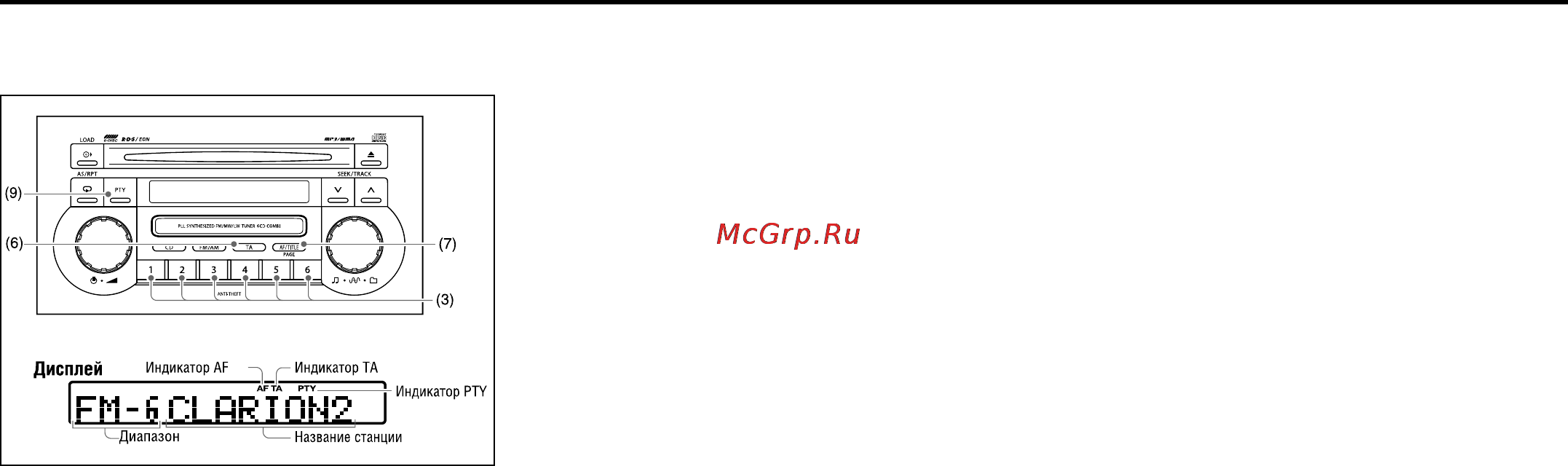

RDS (Система радиоинформации)
(3) Кнопки предустановленных
настроек [1-6]
(6) Кнопка [ТА]
(7) Кнопка [AF/TITLE]
(9) Кнопка [PTY]
Работающие в системе RDS (радио данных)
станции вместе с радиосигналом передают
дополнительную информацию в цифровом
формате. Ваша магнитола позволяет ото-
бражать название принимаемой станции
(PS) и автоматически переключаться на стан-
цию с лучшим приемом, что особенно удобно
во время поездок на длинные расстояния
(функция AF). Вы можете автоматически
переключаться на прием станций, передаю-
щих программы по заданным темам (PTY), а
также получать информацию о ситуации на
дорогах (ТР и ТА) вне зависимости от того, в
каком режиме в данный момент работает
Ваша магнитола. Кроме того, Вы можете вос-
пользоваться расширенными возможностя-
ми данного режима и автоматически пере-
ключаться между запомненными станциями
в рамках единой сети и получать информа-
цию о ситуации на дорогах для всех таких
станций (ТР). В некоторых областях данная
функция недоступна. При использовании
функций RDS магнитола должна работать в
диапазоне FM.
- AF (альтернативная частота)
- PS (название принимаемой станции)
- PTY (тип программы)
- EON (расширенная сеть)
- ТР (программы, информирующие о
дорожном движении)
* ТА (оповещение о дорожном движении)
* Прерывания RDS не действуют в AM диа-
пазоне.
- AF (альтернативная частота)
Автоматический поиск станции с лучшими
условиями приема, которая транслирует ту
же программу, что и текущая станция. После
нахождения такой станции будет выполнен
автоматический переход на нее.
* По умолчанию данная функция вклю
чена, о чем свидетельствует значок AF
на дисплее.
Включение и отключение данной функции
производится посредством нажатия на кноп-
ку (7).
* Если сигнал принимаемой в данный
момент времени радиостанции ухуд
шится, автоматически будет начат по
иск другой частоты, а на дисплее отоб
разится сообщение "PI SEARCH".
REG (прием региональных программ)
Если функция REG активна, осуществляется
прием местной радиостанции с наиболее
устойчивым сигналом. Если данная функция
отключена, по мере движения автомобиля
при переключении принимаемых радиостан-
ций будет осуществляться переход на часто-
ту вещания местных радиостанций.
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
3-52
