Предохранители
В автомобиле используются предохраните-
ли трех типов:
Главный предохранитель
Главный предохранитель расположен в
цепи, подключенной непосредственно к акку-
мулятору.
Первичные предохранители
Эти предохранители расположены между
основным и вторичными предохранителями
и предназначены для защиты групп электри-
ческих нагрузок.
Вторичные предохранители
Эти предохранители предназначены для
защиты отдельных электрических цепей.
При перегорании главного или первич-
ного предохранителя обратитесь к
дилеру SUZUKI для проверки элек-
трооборудования автомобиля.
Используйте только фирменные за-
пасные компоненты SUZUKI. В избежа-
ние возгорания, а также повреждения
электрооборудования запрещается
использовать проволочные перемыч-
ки для временного устранения неис-
правностей.
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ

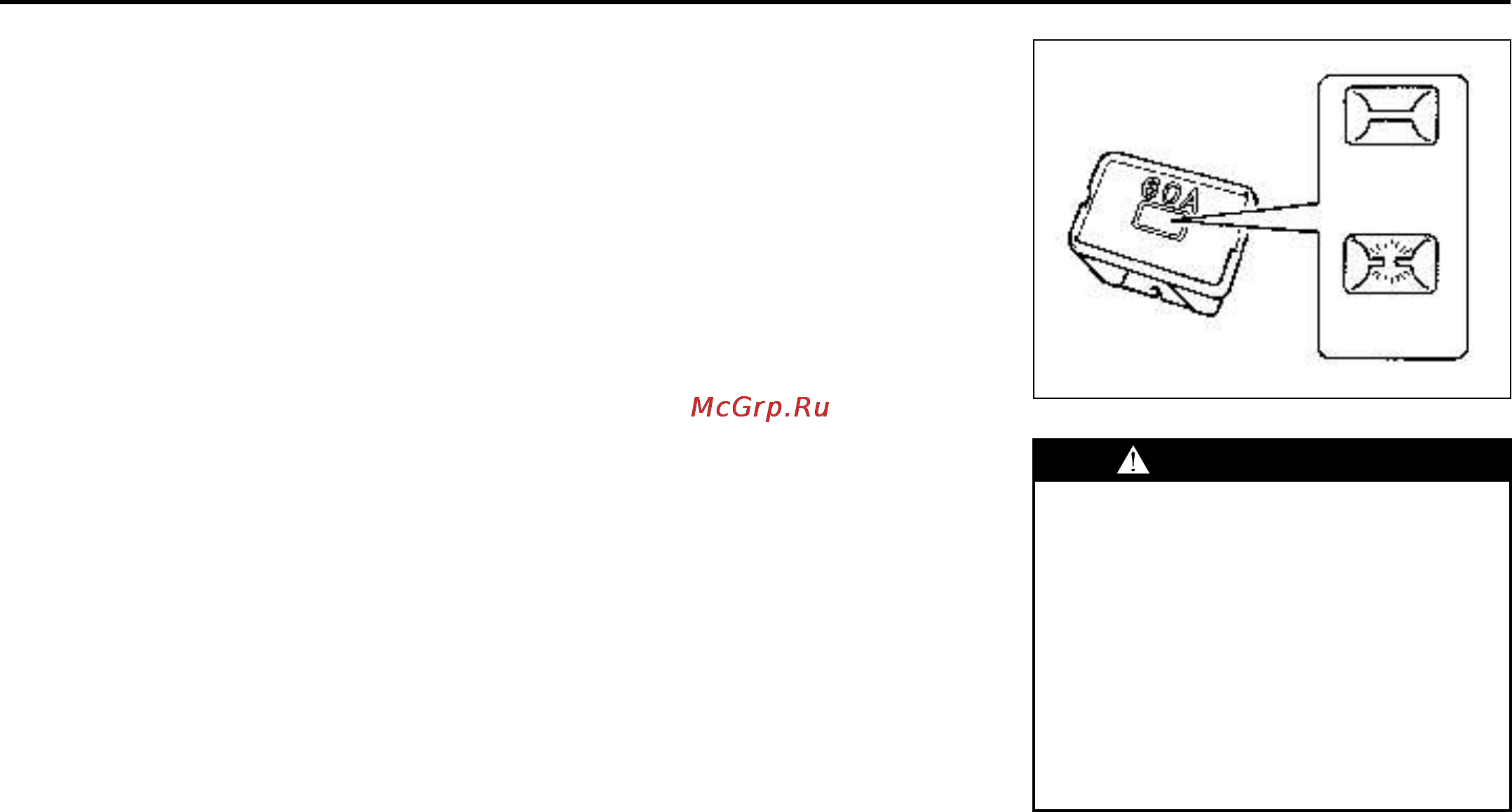

60G111
ПРИМЕР
ЦЕЛЫЙ
СГОРЕВШИЙ
Предохранители в моторном отсеке
В моторном отсеке расположен главный
предохранитель, первичные предохраните-
ли и некоторые вторичные предохранители.
При перегорании главного предохранителя
обесточивается все электрооборудование
автомобиля. При перегорании первичного
предохранителя отключаются все электроо-
борудование, принадлежащее соответству-
ющей группе. Для замены главного, первич-
ных и вторичных предохранителей исполь-
зуйте фирменные запасные предохраните-
ли SUZUKI.
Для извлечения предохранителя восполь-
зуйтесь специальным съемником, пред-
усмотренным в блоке предохранителей.
Номинальный ток каждого предохранителя
указан на крышке блока предохранителей.
8-23
ПРОВЕРКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
