Suzuki SX4 [191/268] Точки установки сцепного устройства
![Suzuki SX4 [191/268] Точки установки сцепного устройства](/views2/1058623/page191/bgbf.png)
7-6
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ
5) Механическая трансмиссия: вклю-
чите передачу заднего хода или пер-
вую передачу, затем заглушите дви-
гатель.
Автоматическая трансмиссия: уста-
новите рычаг переключения пере-
дач в положение парковки “P”,
затем заглушите двигатель.
При начале движения после стоянки:
1) Выжмите педаль сцепления (если
она предусмотрена) или переклю-
чите трансмиссию автоматизиро-
ванная механическая трансмиссия
в нейтральное положение и нажми-
те педаль тормоза, затем запустите
двигатель.
2) Включите передачу, отпустите стоя-
ночный тормоз и плавно сдвиньте
автомобиль с упорных колодок.
3) Остановите автомобиль, нажмите
педаль тормоза и удерживайте ее.
4) После этого напарник должен из-
влечь из-под колес и убрать упор-
ные колодки.

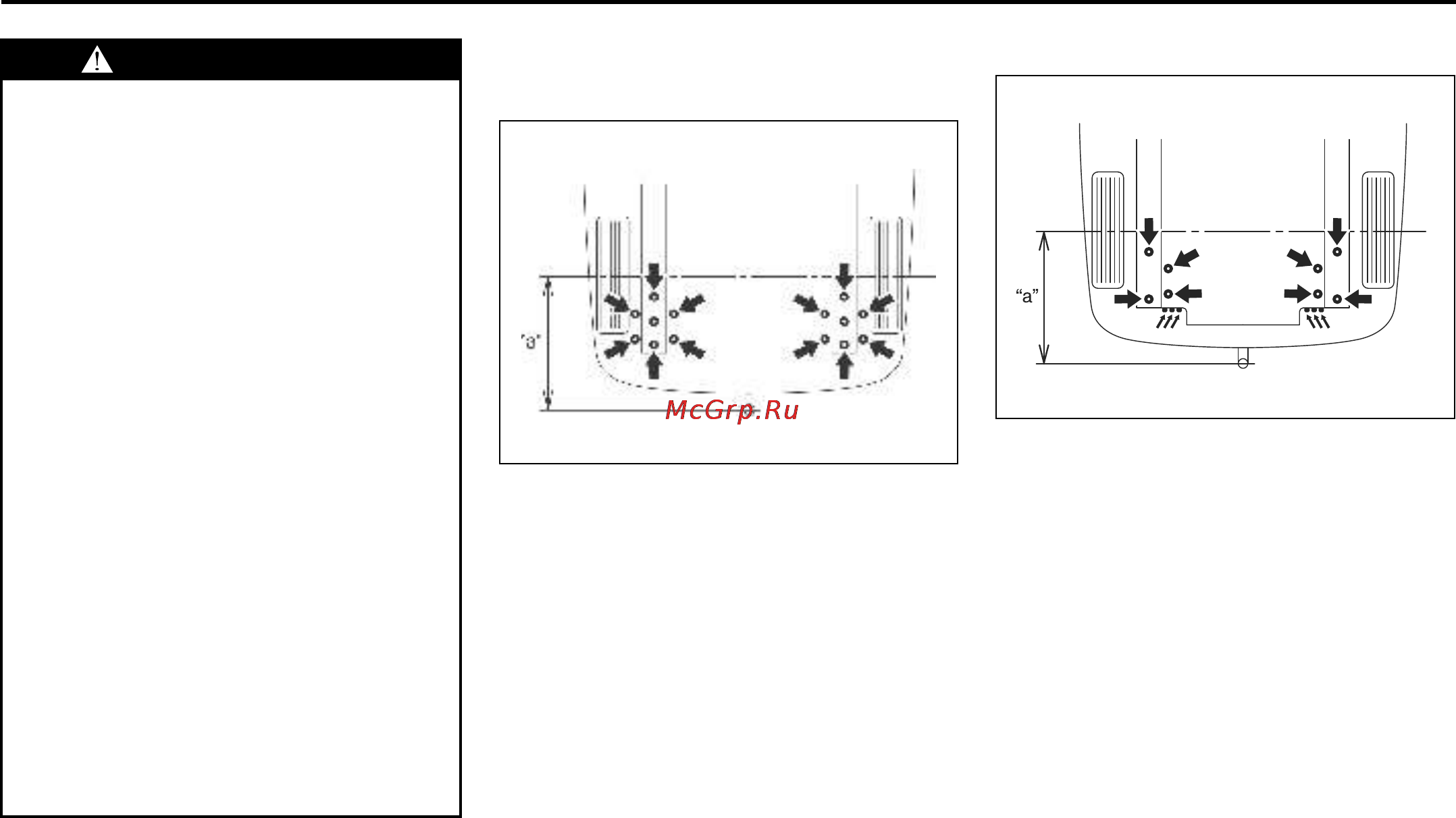

Точки установки сцепного устройства
79J158
Максимальная вертикальная нагрузка на
сцепное устройство
50 кг
Максимальный свес буксировочной бал-
ки "а"
810 мм
ЗАГРУЗКА И БУКСИРОВКА
SX4
SX4 СЕДАН
80JC070
Максимальная вертикальная нагрузка на
сцепное устройство
50кг
Максимальный свес буксировочной бал-
ки “a”
1170 мм
