Suzuki SX4 [221/268] Проверки и техническое обслуживание
![Suzuki SX4 [221/268] Проверки и техническое обслуживание](/views2/1058623/page221/bgdd.png)

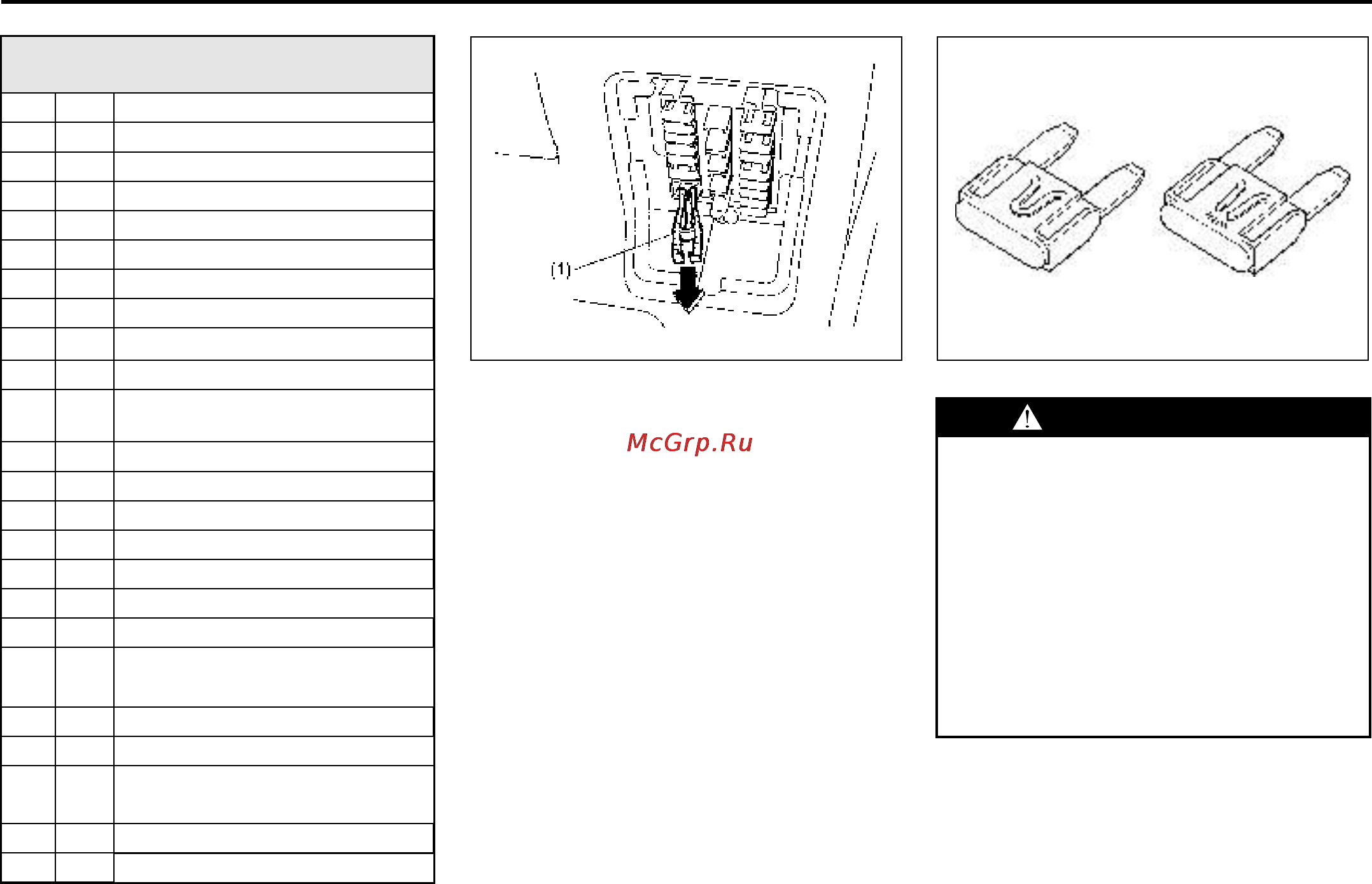

54G256
(1) Щипцы для плавких предохранителей
Коробка предохранителей расположена под
приборной панелью со стороны
водителя.
Для снятия крышки коробки предохраните-
лей потяните крышку за обе стороны.
ПРИМЕР
Задний стеклоочиститель
Аксессуары
Аксессуары 2
Стеклоочиститель
IG1 SIG
Стоп-сигнал
15A
ST SIG
IG2 SIG
Потолочный плафон
Стеклоподьемники
20A
главный предохранитель /
первичный предохранитель
Катушка зажигания
Фонарь заднего хода
Измерительные приборы
Стеклоподъемники
Подушки безопасности
Антиблокировочная тормозная
система
Задние габаритные огни
Дверные замки
Подогрев сидений
Антиобледенитель/Задние
противотуманные фонари
Обогреватель заднего стекла
Звуковой сигнал, аварийная
сигнализация
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
15A
15A
10A
10A
15A
15A
15A
30A
10A
15A
10A
10A
20A
10A
15A
10A
15A
15A
30A
15A
-
-
Обогреватель заднего стекла
30A
(24)
65D046
ЦЕЛЫЙ
СГОРЕВШИЙ
При замене предохранителя устанавли-
вайте предохранитель с требуемым
номинальным током. Запрещается
использование алюминиевой фольги
или проволочных перемычек. Если
новый предохранитель, установленный
взамен сгоревшего, через небольшое
время перегорает снова, это указывает
на неполадку в электрооборудовании.
Незамедлительно обратитесь к дилеру
SUZUKI для проверки автомобиля.
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ
ПРИМЕЧАНИЕ:
Следите за тем, чтобы в блоке пред-
охранителей всегда находились запас-
ные предохранители и клещи для их
замены.
8-26
ПРОВЕРКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
