РУКОВОДСТВО ДЛЯ СТАНЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
79J197
LHD: автомобиль с левосторонним управлением
RHD: автомобиль с правосторонним управлением

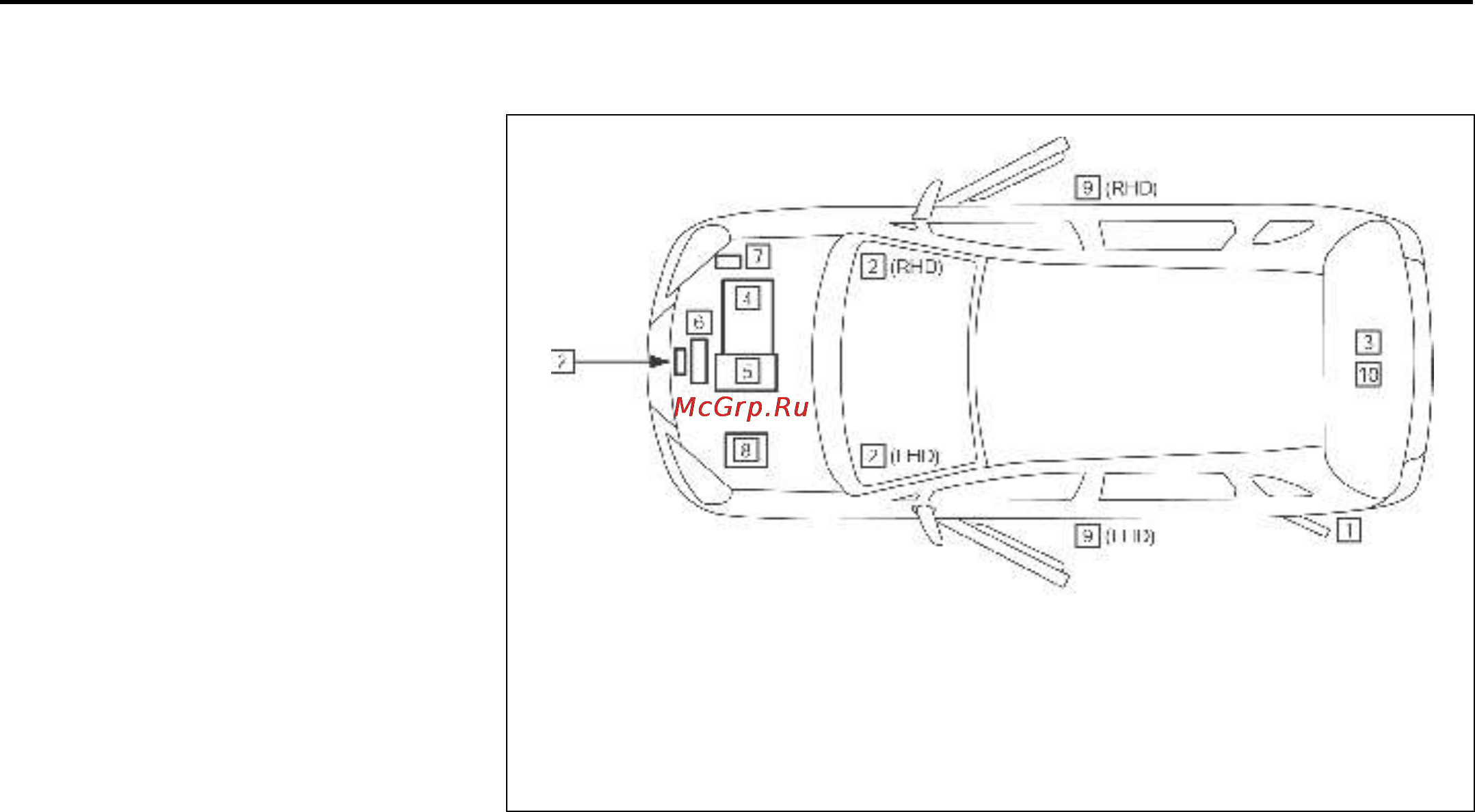

1. Топливо (см. гл. 1)
2. Капот (см. гл. 4)
3. Инструменты для замены колес (см. гл. 4)
4. Щуп для измерения уровня масла в двига-
теле (желтый) (см. гл. 8)
5. Щуп для измерения уровня масла в авто-
матической коробке передач (красный)
(см. гл. 8)
6. Охлаждающая жидкость двигателя
(см гл. 8)
7. Жидкость для омывателя ветрового стекла
(см. гл. 8)
8. Аккумуляторная батарея (см. гл. 8)
9. Давление воздуха в шинах (см. табличку у
замка на стойке водительской двери)
10.Запасное колесо (см. гл. 8)
