Suzuki SX4 [130/268] Приборы и органы управления
![Suzuki SX4 [130/268] Приборы и органы управления](/views2/1058623/page130/bg82.png)

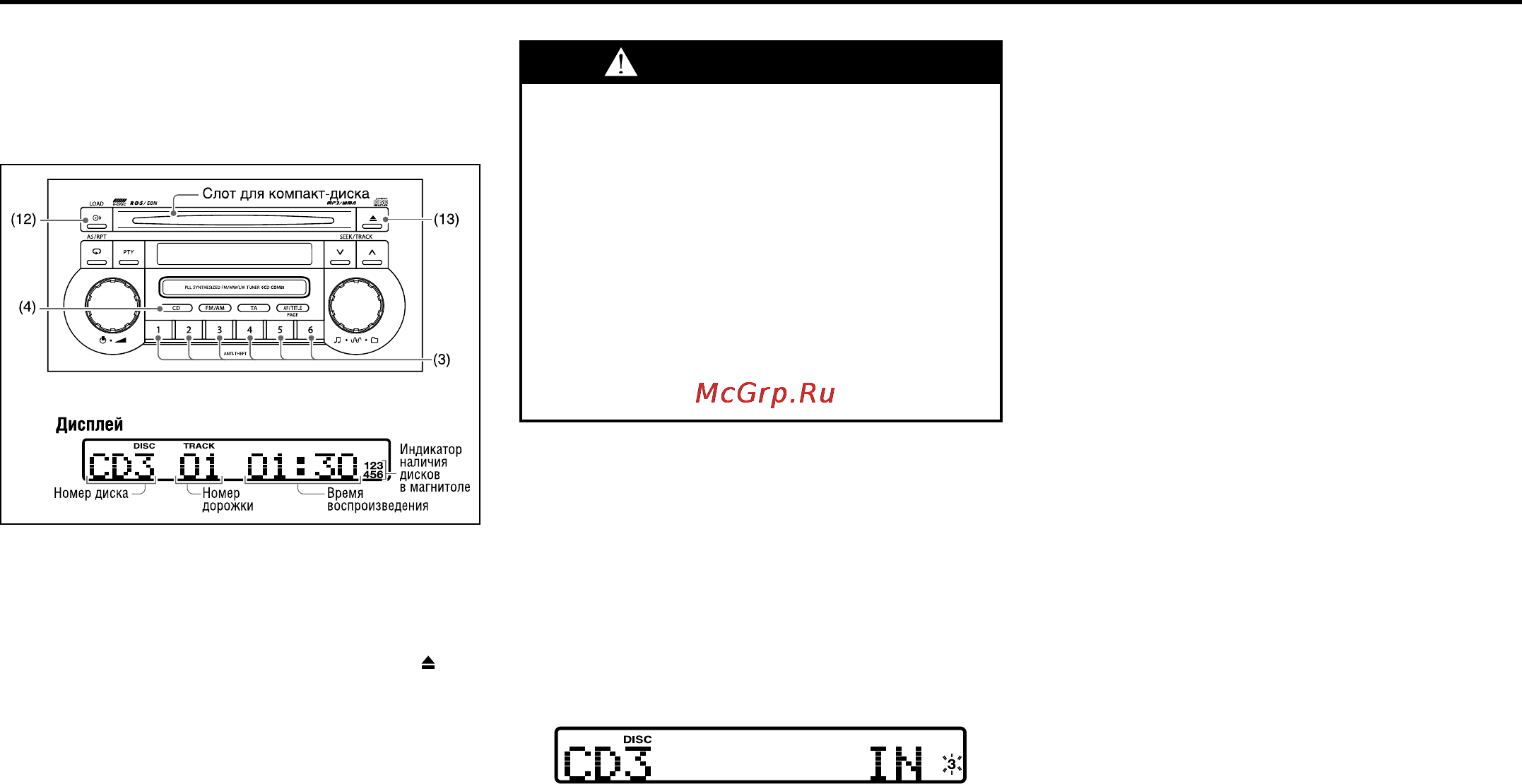

ПРОИГРЫВАТЕЛЬ КОМПАКТ-
ДИСКОВ (СО ВСТРОЕННЫМ CD-
ЧЕНДЖЕРОМ)
(3) Кнопки выбора диска [1- 6]
(4) Кнопка [CD]
(12) Кнопка загрузки диска [LOAD]
(13) Кнопка извлечения компакт- диска
Установка компакт-диска
1) Нажмите кнопку загрузки диска [LOAD], а
затем нажмите кнопку с номером, соотве-
тствующим слоту, в который следует уста-
новить компакт-диск. На дисплее магни-
толы в течение примерно 15 секунд будет
отображаться номер слота и индикатор
"In", свидетельствующий о на личии в
слоте компакт-диска.
ПРИМЕЧАНИЕ:
- Установка диска возможна только
тогда, когда на дисплее магнитолы
отображается индикатор "In". В
течение этого периода (приблизи-
тельно 15 секунд) открывается слот
для компакт-диска, расположенный
внутри магнитолы. По истечении 15
секунд свободный разъем внутри маг-
нитолы закрывается и загрузка
диска становится невозможной, а
сообщение "In" пропадает с дисплея.
- При попытке установить диск в маг-
нитолу с усилием после того, как сво-
бодный разъем был закрыт, может
быть поврежден механизм магнито-
лы. Никогда не устанавливайте диск
в магнитолу с усилием.
Установка двух и более компакт-дисков
1) Нажмите и удерживайте нажатой кнопку
загрузки диска [LOAD] более 2-х секунд.
На дисплее магнитолы в течение пример-
но 15 секунд будет отображаться сообще-
ние "CD ALL", а также мигать индикатор
"In" и номер слота для компакт-дисков.
2) Установите диск в магнитолу лицевой сто-
роной вверх. На дисплее магнитолы
будет мигать индикатор "In", а также сле-
дующий номер слота для компакт-дисков.
Установите следующий диск в магнитолу.
2) Установите диск в магнитолу лицевой
стороной вверх. После загрузки ком
пакт-диска начнется его воспроизве-
дение. На дисплее магнитолы будет ото-
бражаться номер соответствующего
слота (и только этот номер).
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
- Данная магнитола не предназначена
для воспроизведения минидисков
(диски, диаметром 8 см); не пытай-
тесь устанавливать такие диски в
магнитолу.
- Воспроизведение мини-дисков не-
возможно даже в случае использова-
ния соответствующего адаптера.
- При попытке установить в магнитолу
компакт-диск этого формата, он
будет автоматически извлечен.
ПРЕДУПРЕЖДЕНИЕ
3-55
