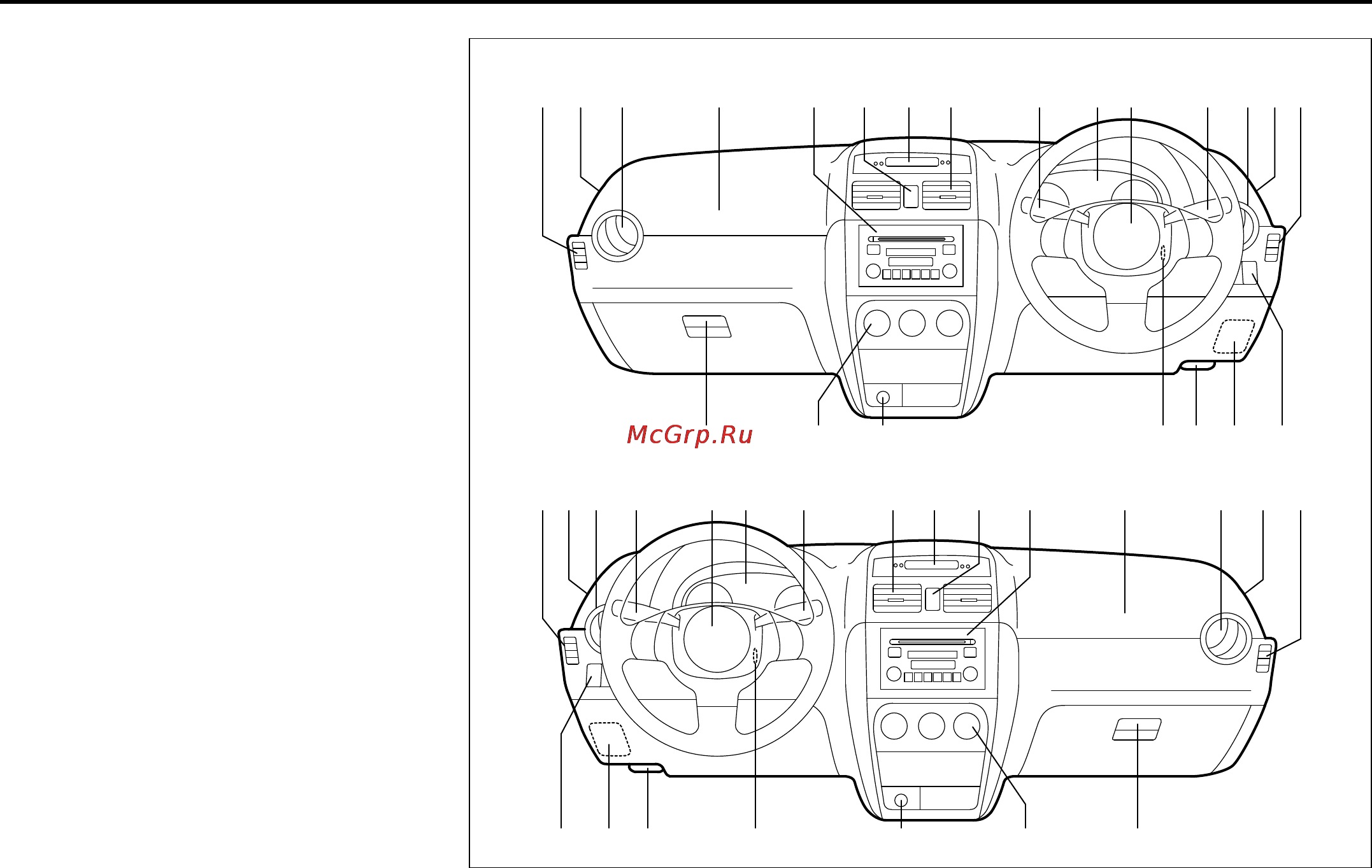

1. Блок приборов
2. Замок зажигания
3. Выключатель освещения/сигналов пово-
рота и ближнего/дальнего света
4. Выключатель стеклоочистителя и омы-
вателя ветрового стекла/ выключатель
стеклоочистителя и омывателя заднего
стекла (если установлены)
5. Выключатель аварийной сигнализации
6. Другие выключатели (если установлены)
7. Панель управления системой отопления
8. Аудиосистема (если установлена)
9. Прикуриватель/пепельница
10. Рычаг открывания капота
11. Центральная решетка системы вентиля-
ции
12. Боковая решетка системы вентиляции
13. Решетка обогрева боковых стекол
14. Перчаточный ящик
15. Блок предохранителей
16. Подушка безопасности
(если установлено)
17. Информационный дисплей
Приборы и органы управления
3-1
52LM005
ПРИМЕР
1213 13 133 16 1 4 11 517 8 16 12 13
15
10
6
2
9 7 14
12 131313 41613115 178161213
15
10
6
2
714 9
Автомобиль с левосторонним управлением
Автомобиль с правосторонним управлением
