Типы разъемов, которые используются в системах
домашних кинотеатров, продолжение

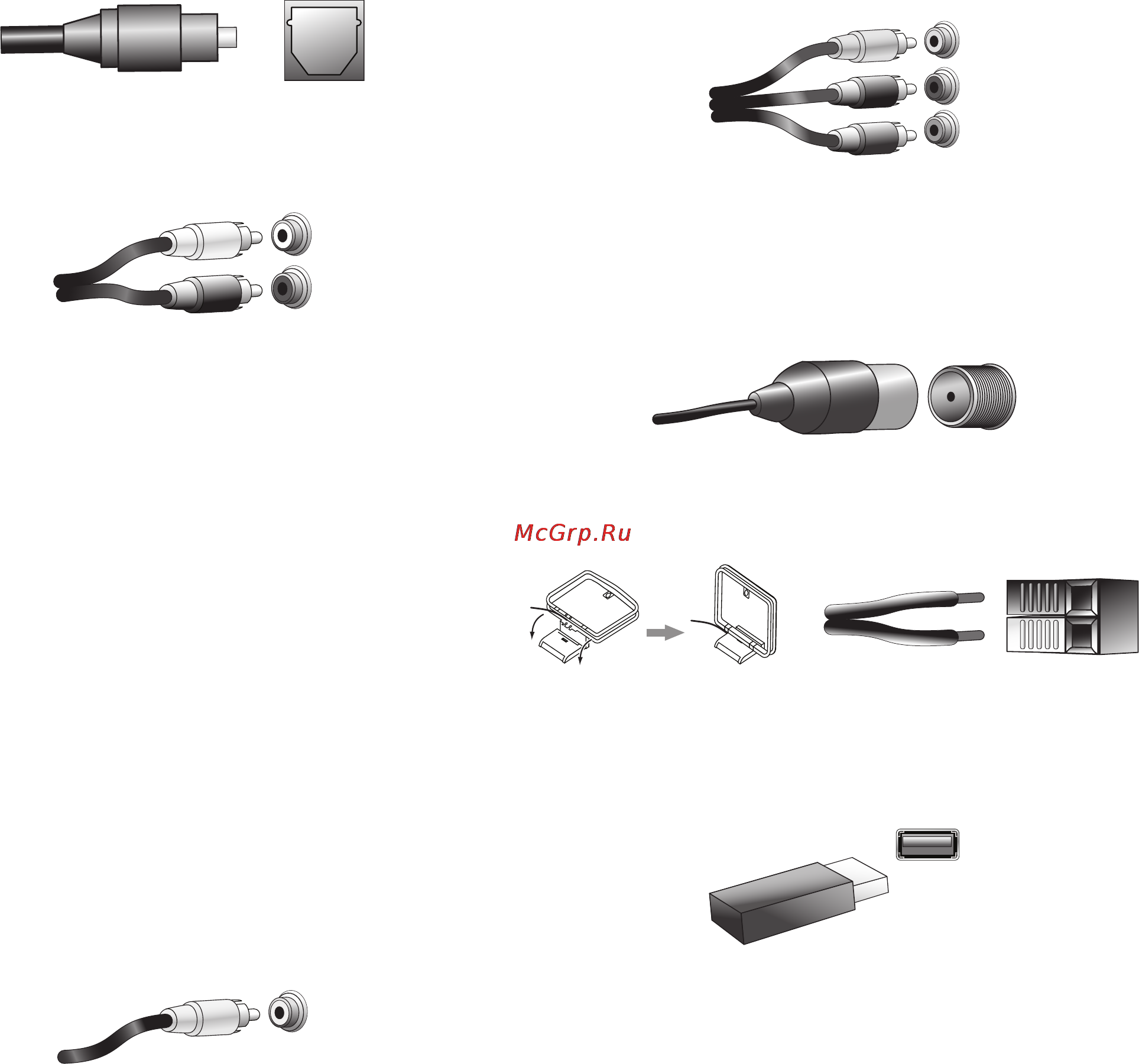

Цифровые аудиоразъемы – оптический разъем
Оптические цифровые аудиоразъемы обычно закрываются заслонкой, чтобы защитить их от пыли.
Заслонка открывается при вставке кабеля. Входные оптические разъемы имеют цветовую кодировку.
Их заслонка окрашена в черный цвет.
Аналоговые аудиоразъемы
Для подключения двухканальных аналоговых аудиоразъемов требуется стерео аудиокабель с одним
разъемом для левого канала (белый) и одним разъемом для правого канала (красный). Два этих
разъема связаны друг с другом.
Для устройств-источников сигнала, в которых имеются как цифровые, так и аналоговые выходные
аудиоразъемы, вы можете подключить оба разъема.
Аналоговые разъемы также подают сигнал на выходные аналоговые разъемы записи. Вы можете
записать материалы с записей на Blu-ray дисках, DVD-дисках или на других источниках сигнала, в
которых имеется защита от копирования, используя только аналоговые разъемы. Помните о том, что
необходимо соблюдать все законы, связанные с защитой авторских прав, если вы решили сделать
копию для личного использования.
Видеоразъемы
Большое количество устройств-источников сигнала выдают как аудиосигнал, так и видеосигнал (напри-
мер, Blu-ray плеер, DVD-плеер, декодер кабельного телевидения, HDTV-тюнер, тюнер спутникового
телевидения, видеомагнитофон, цифровой видеомагнитофон). В дополнение к подключению описанного
выше аудиоразъема, подключите видеоразъем для каждого из этих устройств-источников сигнала.
Подключайте только один тип видеоразъема для каждого устройства.
Цифровые видеоразъемы
Если вы уже подключили устройство-источник сигнала к одному из входных HDMI-разъемов, вы авто-
матически подключили видеосигнал от этого устройства, так как HDMI-разъем передает как цифровой
аудиосигнал, так и цифровой видеосигнал.
Аналоговые видеоразъемы - композитный видеосигнал
В вашем аудио-/видеоресивере используется два типа аналоговых видеоразъемов: композитный
видеоразъем и компонентный видеоразъем.
Композитный видеоразъем -это основной разъем, который наиболее широко распространен. Как
хроматический (цветность), так и фотометрический (яркость) компоненты видеосигнала передаются
с использованием одного кабеля. Гнездо обычно имеет цветовую кодировку, окрашено в желтый
цвет и выглядит как аналоговый аудиоразъем. Не подключайте к композитному разъему аналоговый
аудиосигнал или коаксиальный цифровой аудиосигнал или наоборот.
Аналоговые видеоразъемы - композитный видеоразъем
Компонентный видеоразъем разделяет видеосигнал на три компонента - один фотометрический (“Y”)
и два дискретизированных подсигнала (“Pb” и “Pr”), которые передают сигналы с использованием трех
отдельных кабелей зеленого (Y), синего (Pb) и красного (Pr) цветов. Кабели для передачи компонентного
видеосигнала, в которые входят зеленый, синий и красный разъемы, продаются отдельно.
Если в вашем ТВ или мониторе имеется HDMI-разъем, мы рекомендуем подключить его для обеспечения
лучшего качества соединения. Ваш аудио-/видеоресивер конвертирует компонентные аналоговые
входные видеосигналы в формат HDMI, увеличивая разрешение их изображения до 1080p.
Разъемы для подключения радио
В вашем аудио-/видеоресивере используются отдельные клеммы для антенн FM и AM диапазонов, кото-
рые входят в комплект поставки. В антенне FM диапазона используется F-образный разъем 75 Ом.
В разъеме антенны AM-диапазона используются клеммы с пружинными защелками. После установки
антенны, как показано ниже, нажмите на рычаги, чтобы открыть разъемы, вставьте оголенные провода
в отверстия и отпустите рычаги, чтобы закрепить провода. Провода антенны не имеют полярности,
поэтому вы можете вставлять любой провод в любой разъем.
USB-разъем
USB-разъем вашего аудио-/видеоресивера используется для обновления прошивки. Если в будущем
будет выпущено обновление операционной системы аудио-/видеоресивера, Вы сможете загрузить
его на аудио-/видеоресивер с использованием этого разъема. В это время будут предоставлены
полные инструкции.
ВАЖНО: Не подключайте ПК или другой USB-хост/контроллер к USB-разъему аудио-/видеореси-
вера или вы можете повредить как аудио-/видеоресивер, так и подключаемое устройство.
