13
AVR 158
РУССКИЙ
Подключение разъемов
Подключение разъемов
ВНИМАНИЕ: Перед подключением к аудио-/видеоресиверу каких-либо разъемов, убе-
дитесь, что кабель электропитания переменного тока аудио-видеоресивера отключен
от аудио-/видеоресивера и от электрической сети. Подключение разъемов в момент,
когда аудио-/видеоресивер подключен к электрической сети и включен, может повре-
дить динамики.
Подключение Ваших колонок
После того, как вы установили ваши динамики в помещении, как указано в разделе
размещение
динамиков
на странице 10, подключите каждый динамик к клемме на аудио-/видеоресивере с соот-
ветствующей цветовой кодировкой, как указано в разделе
подключение динамиков
на странице 11.

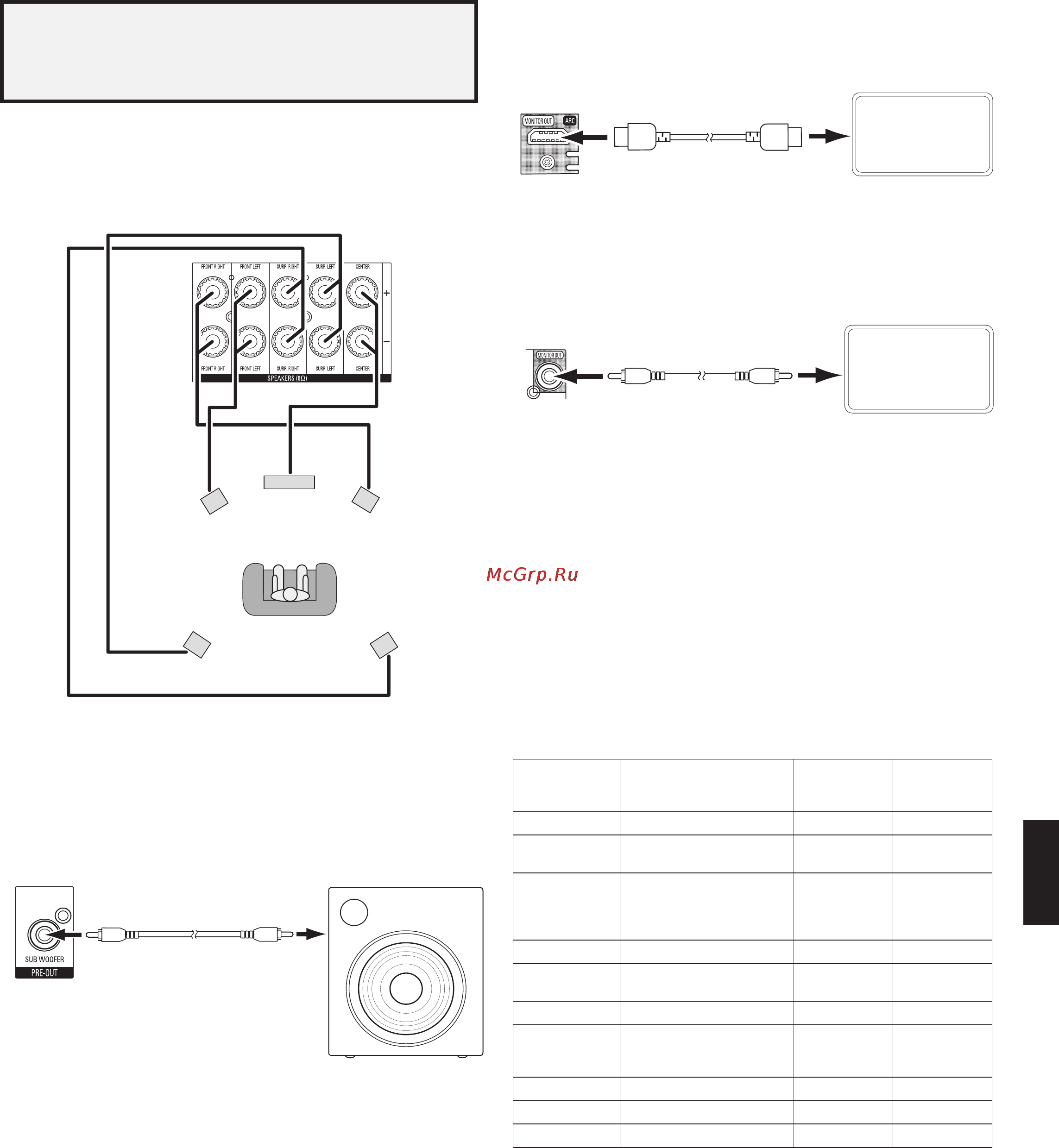

Подключите колонки так, как это показано на рисунке.
FL
C
FR
SRSL
Подключение сабвуфера
Для подключения разъема предусилителя сабвуфера AVR к вашему сабвуферу используйте аудио кабель
RCA. Прочитайте руководство пользователя сабвуфера для получения более подробной информации
о выполнении подключений.
Разъем AVR предуси-
лителя сабвуфера
Сабвуфер со встроен-
ным блоком питания
Одиночный кабель типа
RCA для аудио сигнала (нет
в комплекте поставки)
Подключение телевизора или видеомонитора
Разъем HDMI выхода монитора
Если у вашего телевизора имеется разъем HDMI и у вас есть HDMI или устройства источника компонент-
ного видеосигнала, используйте кабель HDMI (не включен в комплект) для подключения вашего телеви-
зора/монитора к разъему HDMI выхода ресивера. Это обеспечит наилучшее качество изображения.
Кабель HDMI (нет в ком-
плекте поставки)
TV (Телевизор)
Разъем HDMI выхода
монитора ресивера
Выходной разъем монитора композитного видео
Если у вашего телевизора нет разъема HDMI или если у вашего телевизора есть разъем HDMI, но вы
подключаете какие-либо устройства только с разъемами композитного видео, подключите телевизор/
монитор к выходу Monitor Out ресивера AVR при помощи кабеля для композитного видеосигнала
(не входит в комплект).
Кабель для аналогового видео сиг-
нала (нет в комплекте поставки)
TV (Телевизор)
Выходной разъем
Monitor Out
ресивера AVR
Подключение устройств-источников сигнала
Устройства-источники сигнала являются устройствами, в которых создается сигнал для воспроиз-
ведения, например, Blu-ray диск или DVD-плеер, кабельное или спутниковое ТВ или HDTV-тюнер. В
вашем аудио-/видеоресивере имеется несколько различных типов входных разъемов для подключе-
ния аудиоустройств и видеоустройств, которые являются источниками сигнала: HDMI, компонентный
видеоразъем, композитный видеоразъем, оптический цифровой аудиоразъем, коаксиальный цифровой
аудиоразъем и аналоговый аудиоразъем. Имеется маркировка разъемов по типам источников сигнала,
которые вы, скорее всего, подключите.
Каждая из кнопок на вашем аудио-/видеоресивере, предназначенных для источников сигнала, назна-
чена для разъема HDMI или для входного аналогового разъема (который указан в столбце таблицы
“кнопки источников сигнала аудио-/видеоресивера/аналоговый аудиоразъем”, которая приведена
ниже). Для обеспечения гибкости в подключении и конфигурировании вашей системы, мы разработали
аудио-/видеоресивер, в котором вы можете назначить входные цифровые аудиоразъемы для любого
источника видеосигнала аудио-/видеоресивера.
После подключения источников сигнала заполните колонку "Подключенное устройство" в нижеука-
занной таблице – позже в процессе установки вам будет легче назначать входные разъемы цифрового
аудио и разъем компонентного видео.
Кнопка выбора источника
сигнала/Разъем аналого-
вого аудио
Рекомендуемый тип устройства
Подключенное
устройство
Назначенный
разъем цифрового
аудиовхода
Video 1
Кабельный или спутниковый тюнер
Video 2
Устройство записи на DVD или
видеомагнитофон
DVD
Диск Blu-ray (формат диска высокого
разрешения, работающего на основе
сине-фиолетового лазера) или
DVD-плеер
CD
CD-плейер
Tape
Кассетный магнитофон или устрой-
ство звукозаписи
Aux
Портативный медиа-плеер
Кнопка кнопка
выбора источника
сигнала/Разъем HDMI
_ _ _ _
Подключенное
устройство
Назначенный
разъем цифрового
аудиовхода
HDMI 1 _ _ _ _
HDMI 2 _ _ _ _
HDMI 3 _ _ _ _
Входные подключения и кнопки выбора источника сигнала
0296CSK - HK (x65Series) AVR158-230 OM [HKP1992], WORK05.indd 13 30/06/11 15:51:37
