14

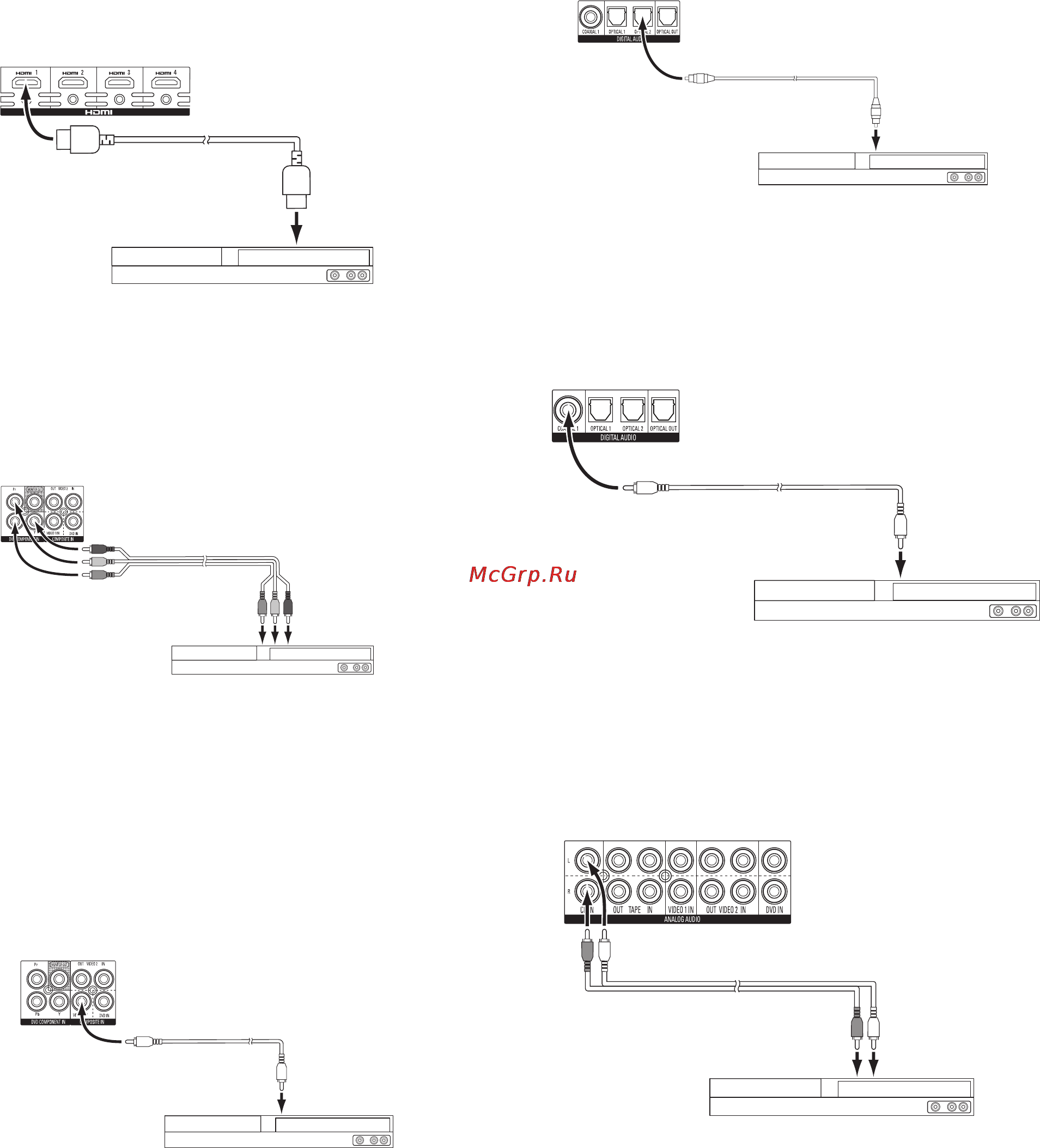

AVR 158 Подключение разъемов, продолжение
Устройства HDMI
Если какое-либо из устройств, являющихся источником видеосигнала имеет гнездо HDMI, то их
использование дает возможность воспользоваться в полной мере всеми функциями воспроизведения
видео- и аудиоинформации. Поскольку кабель HDMI передает как цифровое видео, так и цифровые
аудио сигналы, Вам не нужны какие-либо дополнительные аудио подключения устройств, которые
вы подсоединяете через кабели HDMI, и все же вы можете назначить один из разъемов цифрового
аудио для одного из входов HDMI.
Разъемы
HDMI ресивера
Устройство-источник сигнала под-
держивающее HDMI
Кабель HDMI
(нет в комплекте поставки)
К выходу
HDMI
Устройства компонентного видеосигнала
Если у вашего Blu-ray или DVD-плеера нет разъема HDMI, но имеется разъем компонентного видео,
то его использование обеспечит превосходное качество видео. Вам также понадобится аудиопод-
ключение плеера к ресиверу.
Разъемы компонентного
видео DVD у ресивера
Кабель для компонентного видео
сигнала (нет в комплекте поставки)
К выходным гнездам
для компонентного
видео сигнала
Blu-Ray или DVD-плейер с компонентным видео
Устройства аналогового видеосигнала
Вам нужно выполнить композитные подключения источников сигнала, у которых нет HDMI или разъемов
для подключения компонентного видео. Вам также необходимо будет подключить аналоговые выход-
ные аудиоразъемы устройства-источника сигнала к соответствующим аналоговым аудиоразъемам
аудио-/видеоресивера.
ВАЖНО: Если вы подключили ваш Blu-ray диск или DVD-плеер к входным компонентным видеоразъе-
мам аудио-/видеоресивера, не подключайте устройство-источник сигнала к входному композитному
видеоразъему DVD аудио-/видеоресивера.
Разъемы Composite In ресивера AVR
Кабель для аналогового
видео сигнала (нет в
комплекте поставки)
К выходу аналогового
видеосигнала
Устройство/источник анало-
гового видеосигнала
Оптические устройства аудиосигнала
Если у ваших устройств имеются оптические цифровые выходы, присоедините их к соответствующим
входным разъемам AVR оптического цифрового аудио. ПРИМЕЧАНИЕ: Следует выполнять только один
тип цифрового подключения (HDMI, оптическое или коаксиальное) к каждому источнику сигнала.
Оптический цифровой
аудио кабель (нет в
комплекте поставки)
К выходу оптического
цифрового аудио сигнала
Если в вашем устройстве-источнике сигнала
имеется оптический цифровой разъем
Цифровые аудио разъемы ресивера
Устройства с коаксиальным цифровым аудиовыходом
Если у ваших устройств имеются коаксиальные цифровые выходы, присоедините их к разъемам AVR
коаксиального цифрового аудио. ПРИМЕЧАНИЕ: Следует выполнять только одно цифровое подклю-
чение (HDMI, оптическое или коаксиальное) к каждому источнику сигнала.
Коаксиальный цифровой аудио
кабель (нет в комплекте поставки)
К выходу коаксиального
цифрового аудиосигнала
Если в вашем устройстве-источнике сигнала
имеется коаксиальный цифровой разъем
Цифровые аудио разъемы ресивера
Аналоговые аудиоустройства
Подключите аналоговые аудиоразъемы ваших устройств-источников сигналов, в которых отсутствуют
HDMI или цифровые аудиоразъемы. Если вы подключаете источники видеосигнала к аудиоразъемам
DVD, Video 1 или Video 2, вы должны также подключить композитный видеоразъем устройства-источника
сигнала к соответствующему композитному видеоразъему.
Стерео аудиокабель
(нет в комплекте поставки)
К выходным гнездам
аналогового стерео
аудио сигнала
Устройство/источник аналогового сигнала
Аналоговые
аудиовходы ресивера
0296CSK - HK (x65Series) AVR158-230 OM [HKP1992], WORK05.indd 14 30/06/11 15:51:37
