13
RangeXtender RX
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens
de Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info

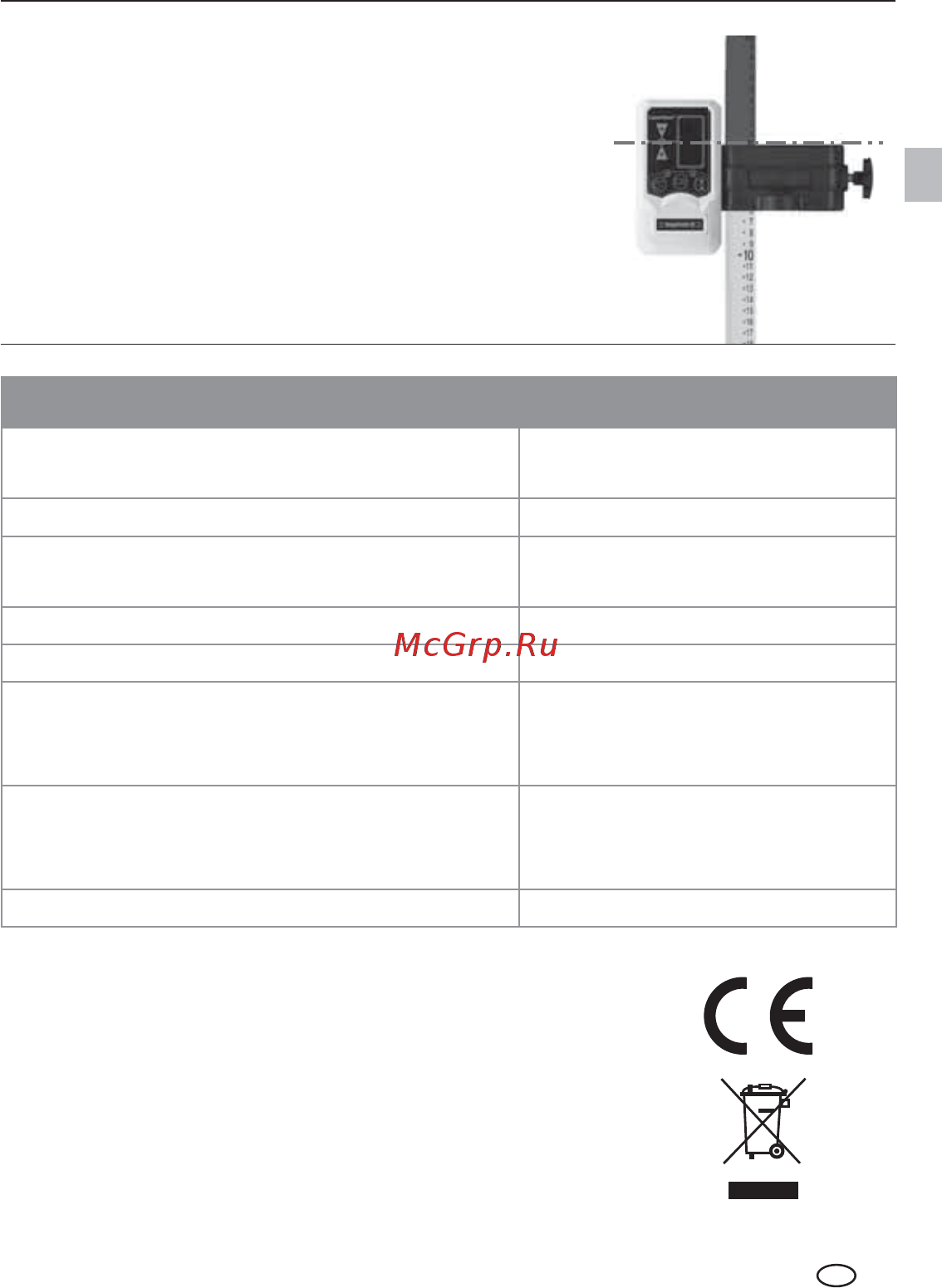

Gebruik met meetlat
De laserontvanger RX kan met de universele
houder op meetlatten worden bevestigd. Het is
raadzaam, de flexibele meetlat (art.-nr.: 080.50)
voor alle metingen van vloerhoogtes te gebruiken.
Hiermee kunt u – zonder te moeten rekenen –
direct hoogteverschillen vaststellen.
Technische gegevens
Laserontvanger bereik
RX 30: max. 30 m
RX 51 / 52: max. 50 m
Stroomvoorziening 1 x 9V-batterij
Gewicht (incl. batterij)
RX 30: 0,13 kg
RX 51 / 52: 0,2 kg
Werktemperatuur 0°C ... + 50°C
Opbergtemperatuur 0°C ... + 70°C
Afmetingen (B x H x D)
RX 30: 60 x 110 x 26 mm
RX 51: 52 x 150 x 27 mm
RX 52: 52 x 164 x 27 mm
Bestelnr.
RX 30: 033.25A
RX 51: 033.20-1
RX 52: 033.20-2
Technische veranderingen voorbehouden 05 / 2013
NL
Manual_RangeXtender RX30_51_52_Rev.0513.indd 13 17.05.13 09:47
