03
DE
RangeXtender RX
+
–
RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52
1
2
+
–
–
+

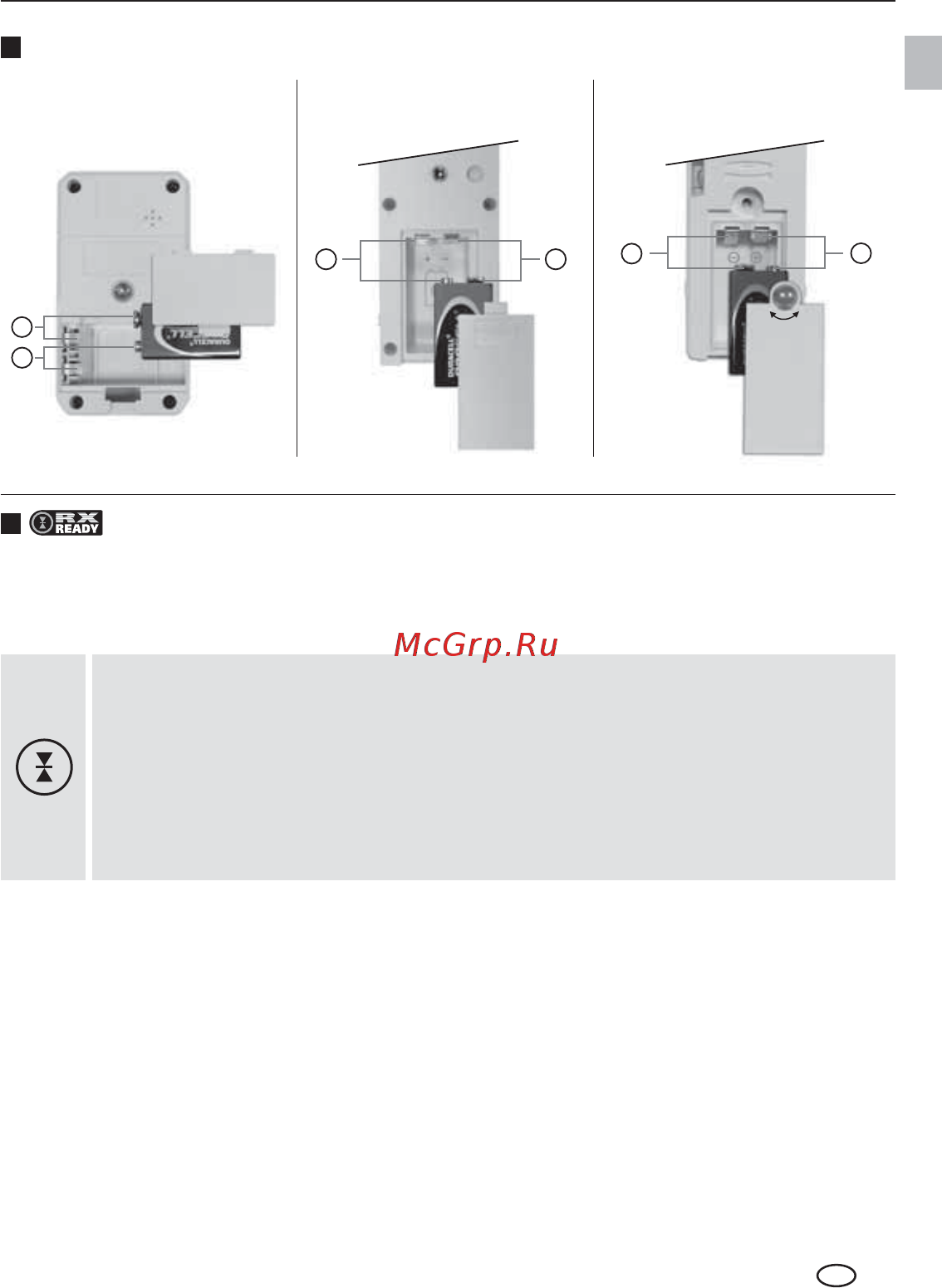

Einlegen der Batterie
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei
hoher Helligkeit den Laserempfänger RX. Diesen mit Taste F anschalten,
Kontrolleuchte G leuchtet.
Arbeiten mit dem Laserempfänger RX
Den Linienlaser in den Hand empfänger modus schalten. Jetzt pulsieren die
Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der
Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis max. 30 m
(RX 30) / max. 50 m (RX 51 / 52) Entfernung. Mindestabstand zum Lasergerät
ca. 3 m.
Bewegen Sie nun das Empfangsfeld (B) des Laserempfängers durch
die Laserlinien auf- und abwärts (horizontale Laserlinie) bzw. seitwärts
(vertikale Laserlinien) bis die mittlere LED aufleuchtet. Markieren Sie nun
das horizontale bzw. vertikale Referenzmaß.
Linienlaser: Die Taste schaltet Hand empfänger modus
an und aus.
RX 30 / RX 52: Mit der Taste wird der Toleranzbereich
festgelegt.
RX 51: Mit der Taste wird die Empfindlichkeit
eingestellt.
Manual_RangeXtender RX30_51_52_Rev.0513.indd 03 17.05.13 09:46
