22

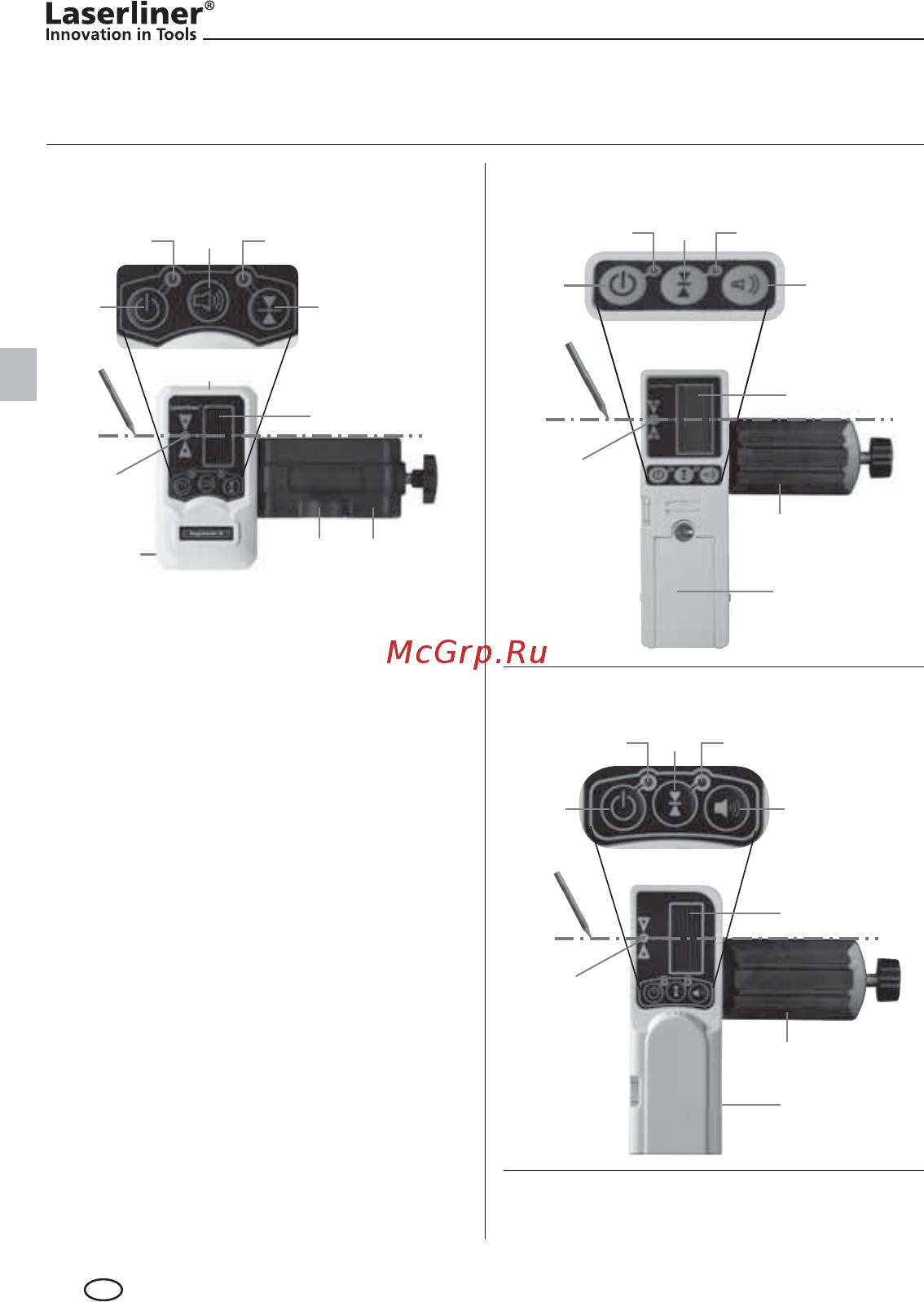

RangeXtender RX 30
RangeXtender RX 51
E
D
B
H JG
F A
C
RangeXtender RX 52
E
I KG
D
B
F A
C
A KG
F I
E
B
MC
L
D
RangeXtender RX 30 / RX 51 / RX 52
Receptor láser para todos los láser de líneas con tecnología RX-READY.
A
Sonido CON / DES
B
Campo de recepción para
rayo de láser
C
Soporte universal
D Compartimento de pilas
E
Indicaciones de posición
para láser (RX 30: delante / RX
51 / 52: delante, al lado, detrás)
F
Interruptor ON/OFF
G LED de indicación de servicio
H
Cambio de sensibilidad
distancias cortas / largas
I
Cambio del rango de tolerancia
rango fino / sin manos
J
LED de sensibilidad:
verde = distancias cortas hasta
máx. 15 m / rojo = distancias
largas hasta máx. 50 m
K LED de rango de tolerancia:
desconecta rango fino /
rojo rango sin manos
L Imán frontal
M Nivel de burbuja
ES
