15
RangeXtender RX
+
–
RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52
1
2
+
–
–
+

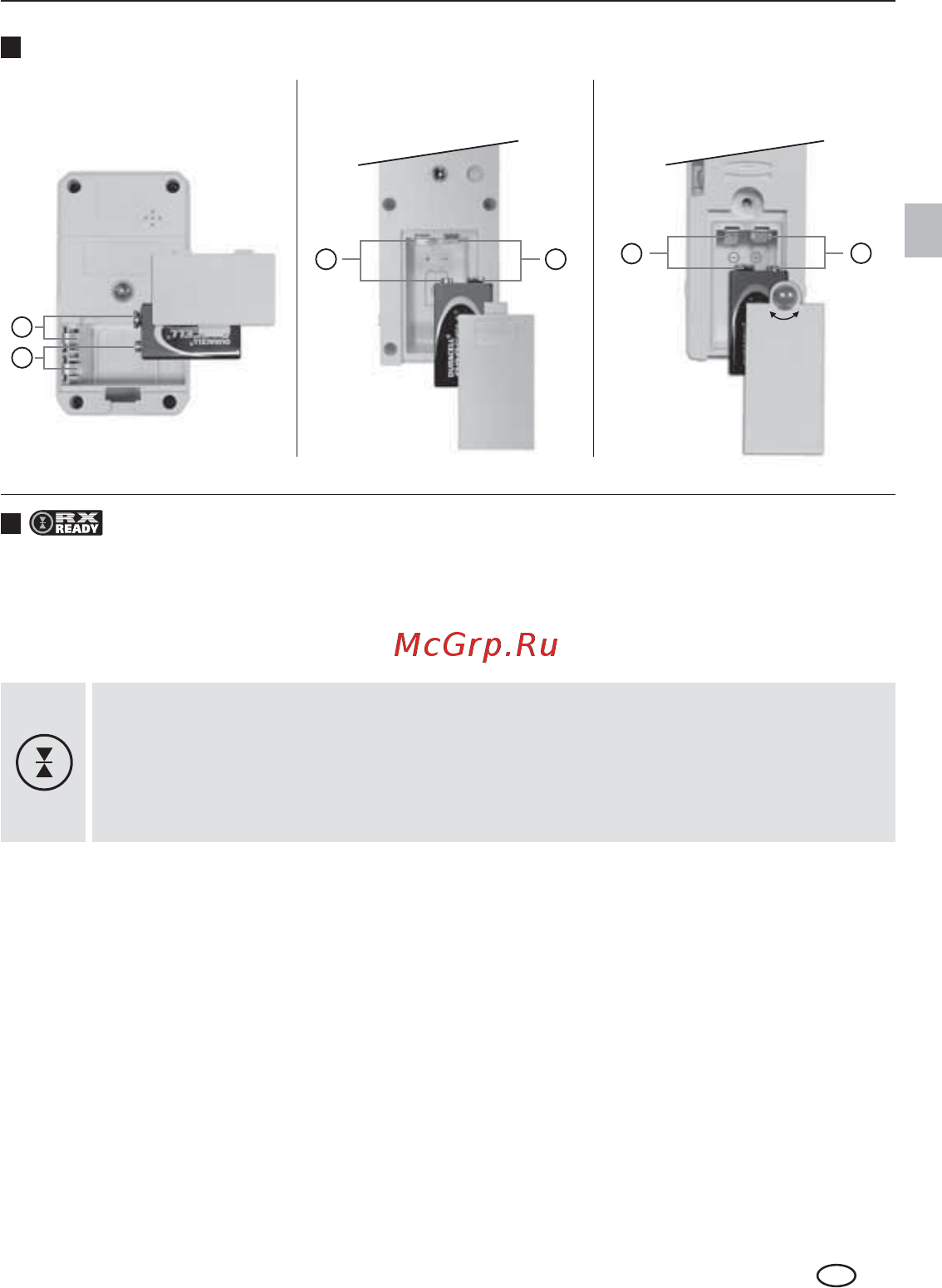

Indsættelse af batterier
Fordelen ved RX er, at laseren med denne kan anvendes på større afstande
– op til 30 m (RX 30) / 50 m (RX 51 / 52) både indendørs og udendørs, hvor
lysforholdene sædvanligvis gør, at laserstrålerne ikke kan ses. Modtageren
tændes ved at trykke på kontakten (F). Kontrollampen (G) lyser.
Arbejdet med lasermodtageren RX
Omstilling af linjelaseren til håndmodtagermodus. Nu pulserer laser-linierne
med en høj frekvens og laserlinierne bliver mørkere. Lasermodtageren kan
nu registrere laserlinierne i en afstand op til ca. 30 m (RX 30) / ca. 50 m
(RX 51 / 52). Mindsteafstand til laserapparat: ca. 3 m.
Bevæg nu lasermodtagerens modtagefelt (B) gennem laserlinien opad og
nedad (for at fange den vandrette laserlinie) og derefter fra side til side (for
at fange den lodrette laserlinie) indtil den midterste kontrollampe lyser.
Marker derefter henholdsvis det vandrette og det lodrette referencepunkt.
Linjelaser: Med knappen slås håndmotagermodus til og fra.
RX 30 / RX 52: Toleranceområdet fastlægges med knappen.
RX 51: Med knappen indstilles følsomheden.
DK
Manual_RangeXtender RX30_51_52_Rev.0513.indd 15 17.05.13 09:47
