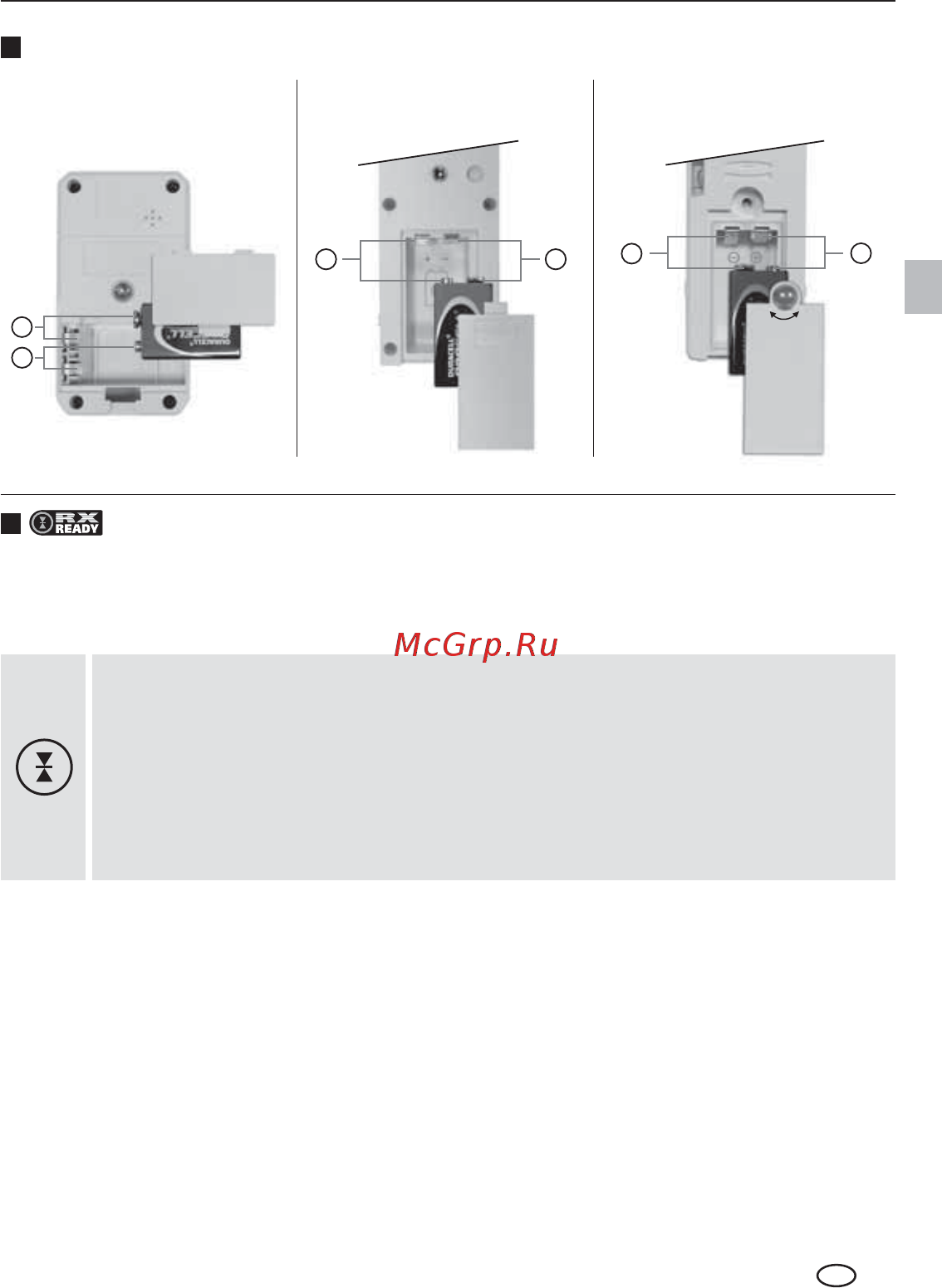

Mise en place des piles

Pour le nivellement sur de grandes distances ou en cas de lignes laser qui

ne sont plus visibles, utiliser le récepteur de laser RX. Le mettre en marche

à l’aide de la touche F, la lampe témoin G s’allume.

Fonctionnement avec le récepteur de laser RX

Mettre le laser en croix en mode récepteur manuel. Les lignes laser sont

soumises à des pulsations de haute fréquence et les lignes laser deviennent

plus sombres. A partir de ces pulsations, le récepteur de laser reconnaît

les lignes laser jusqu’à une distance de 30 m max. (RX 30) / 50 m max.

(RX 51 / 52). Distance minimale par rapport au dispositif laser d‘env. 3 m.

Déplacer le champ de réception (B) du récepteur de laser dans les lignes de

laser vers le haut et le bas (ligne laser horizontale), le cas échéant latéralement

(lignes laser verticales) jusqu’à ce que la DEL du milieu s’allume. Marquer

ensuite la mesure de référence horizontale, le cas échéant verticale.

Laser à lignes : La touche permet d‘activer et de désactiver le

mode récepteur manuel.

RX 30 / RX 52 : La plage de tolérance est fixée en utilisant

cette touche.

RX 51 : Avec cette touche on peut régler la sensibilité

du récepteur.
