43
RangeXtender RX
+
–
RangeXtender RX 30 RangeXtender RX 51 RangeXtender RX 52
1
2
+
–
–
+

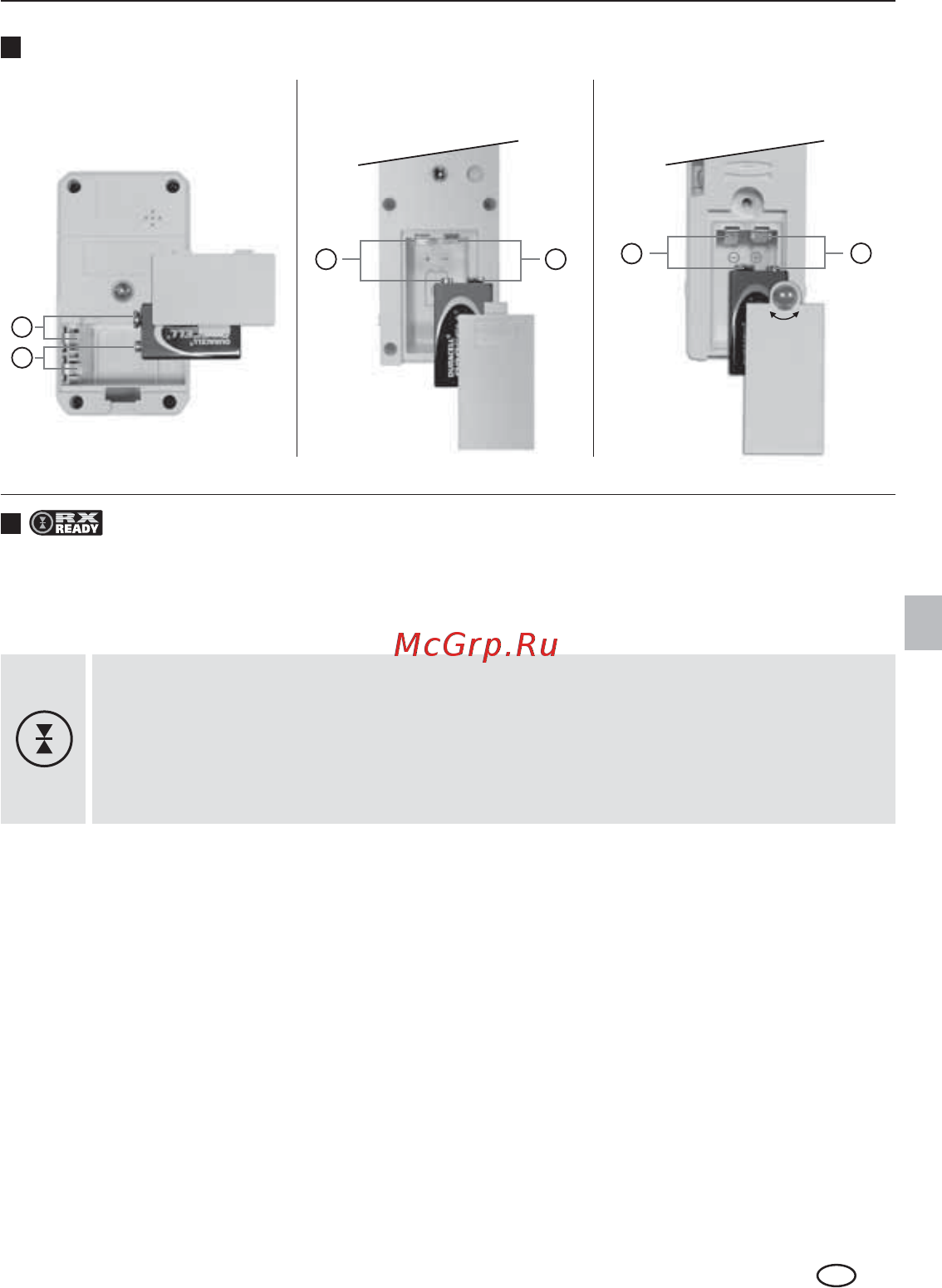

Isättning av batterier
Använd lasermottagaren RX för nivellering vid stora avstånd eller för laserlinjer
som inte längre syns. Slå på den med hjälp av knappen F. Kontrollampan G
lyser.
Arbete med lasermottagaren RX
Sätt linjelasern i handmottagarläget. Nu pulserar laserlinjerna med en hög
frekvens och laserlinjerna blir mörkare. Tack vare pulseringen identifierar laser-
mottagaren laserlinjerna upp till ett avstånd på maximalt 30 m (RX 30)/50 m
(RX 51/52). Minimiavståndet till laserenheten är cirka 3 m.
Flytta nu lasermottagarens mottagningsfält (B) uppåt och neråt genom laser-
linjerna (horisontell laserlinje) respektive i sidled (vertikala laserlinjer), tills att
den mellersta lysdioden tänds. Markera nu det horisontella respektive vertikala
referensmåttet.
Linjelaser: Knappen slår på och av handmottagarläge.
RX 30 / RX 52: Med knappen bestäms toleransområdet.
RX 51: Med knappen ställer man in känsligheten.
SE
