17
RangeXtender RX
EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder for
fri vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles
og bortskaffes separat i henhold til EF-direktivet
for (brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips
på: www.laserliner.com/info

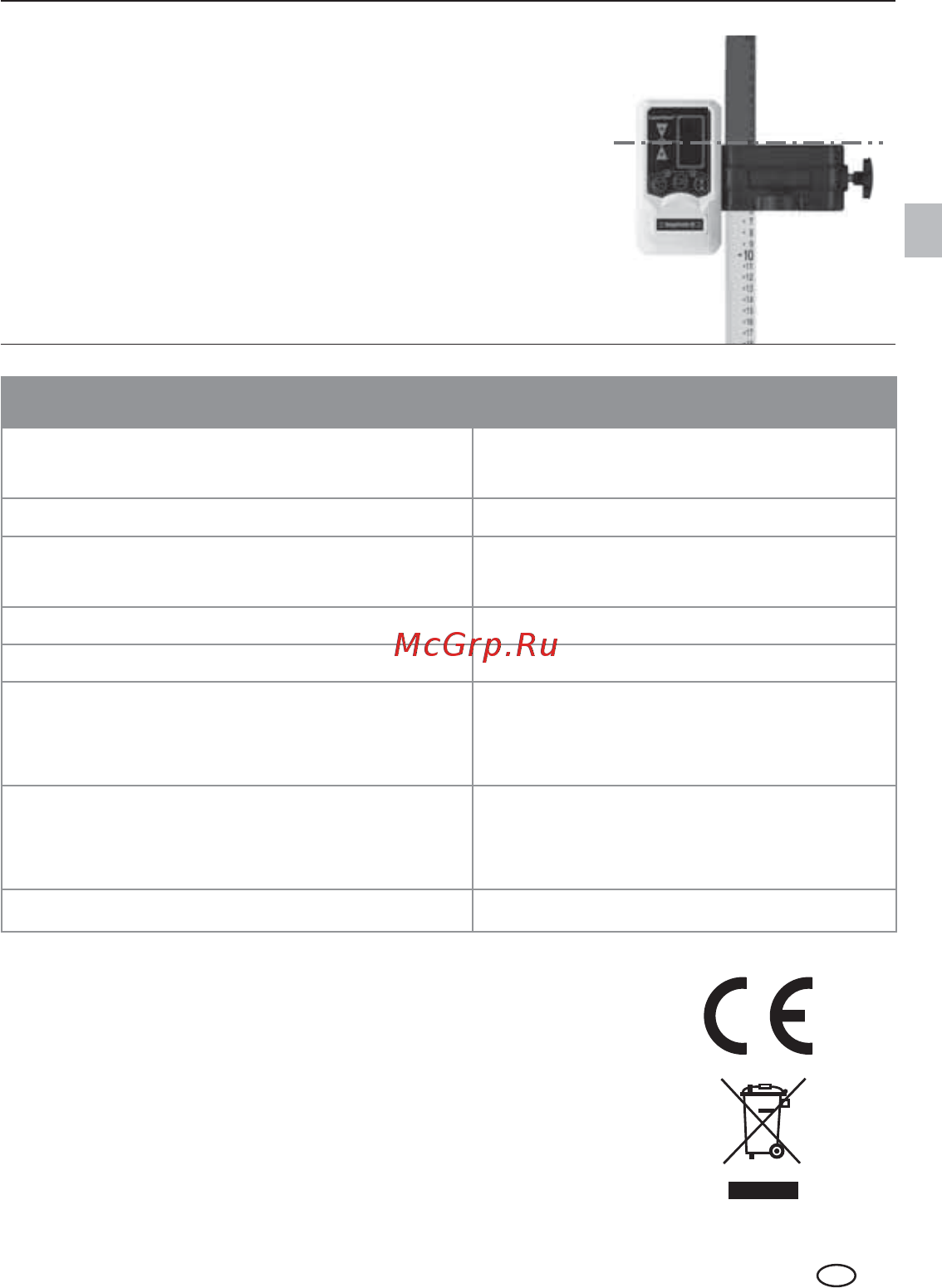

Anvendelse med stadie
Lasermodtageren RX kan monteres på niveller-
stadier med universalbeslaget. Flexi-stadiet
080.50 er specielt velegnet til måling af niveau-
forskelle. Med flexi-stadiet kan højdeforskellen
direkte aflæses på stadiets skala.
Tekniske data
Laserrækkevidde
RX 30: max. 30 m
RX 51 / 52: max. 50 m
Strømforsyning 1 x 9V batteri
Vægt (inkl. batterier)
RX 30: 0,13 kg
RX 51 / 52: 0,2 kg
Arbejdstemperatur 0°C ... + 50°C
Opbevaringstemperatur 0°C ... + 70°C
Mål (b x h x l)
RX 30: 60 x 110 x 26 mm
RX 51: 52 x 150 x 27 mm
RX 52: 52 x 164 x 27 mm
Best.nr.
RX 30: 033.25A
RX 51: 033.20-1
RX 52: 033.20-2
Forbehold for tekniske ændringer 05 / 2013
DK
Manual_RangeXtender RX30_51_52_Rev.0513.indd 17 17.05.13 09:47
