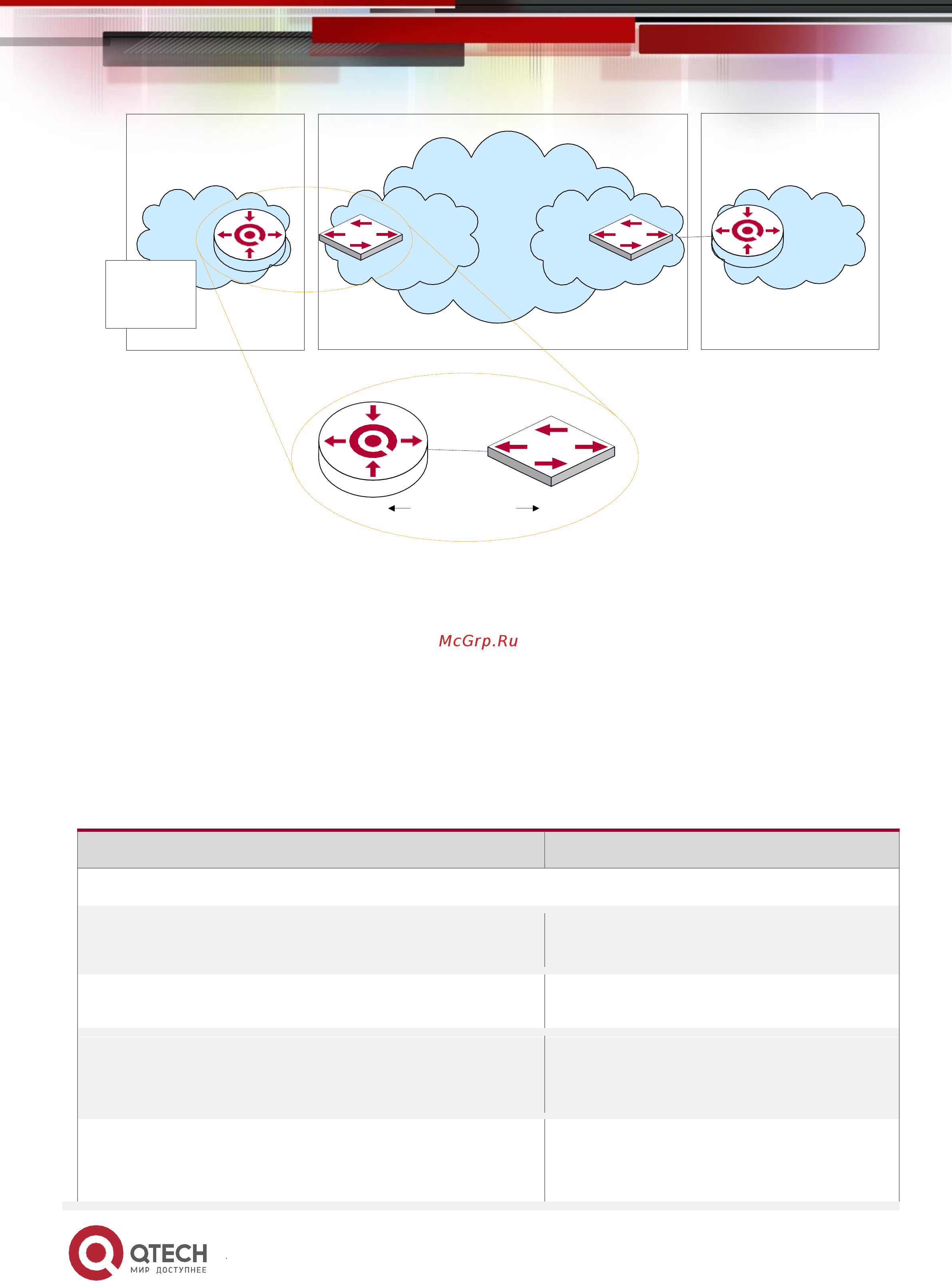

Типовое применение ОАМ топологии
11.2 Конфигурирование EFM ОАМ
1.
Включение EFM OAM на порту;
2.
Конфигурирование мониторинга соединения;
3.
Конфигурирование обнаружения удаленных неисправностей;
Примечание: для этого нужно сперва включить OAM при глобально.
1. Включение EFM OAM на порту
Команда
Описание
Режим конфигурирования порта
ethernet-oam mode {active | passive}
Конфигурация режима работы EFM
OAM. По умолчанию режим - активный.
ethernet-oam
no ethernet-oam
Включение EFM OAM на порту. Команда
NO выключает EFM OAM на порту.
ethernet-oam period <seconds>
no ethernet-oam period
Конфигурация интервала передачи
пакетов OAMPDU. Команда NO
возвращает значение по умолчанию
ethernet-oam timeout <seconds>
no ethernet-oam timeout
Конфигурация таймаута для EFM OAM
соединения. Команда NO возвращает
значение по умолчанию
80
Eth
Th
2.3ah
ernet in
e First Mile
Service Provider
Customer
Customer
CE
802.1ah OAMPDU
PE
