www.qtech.ru

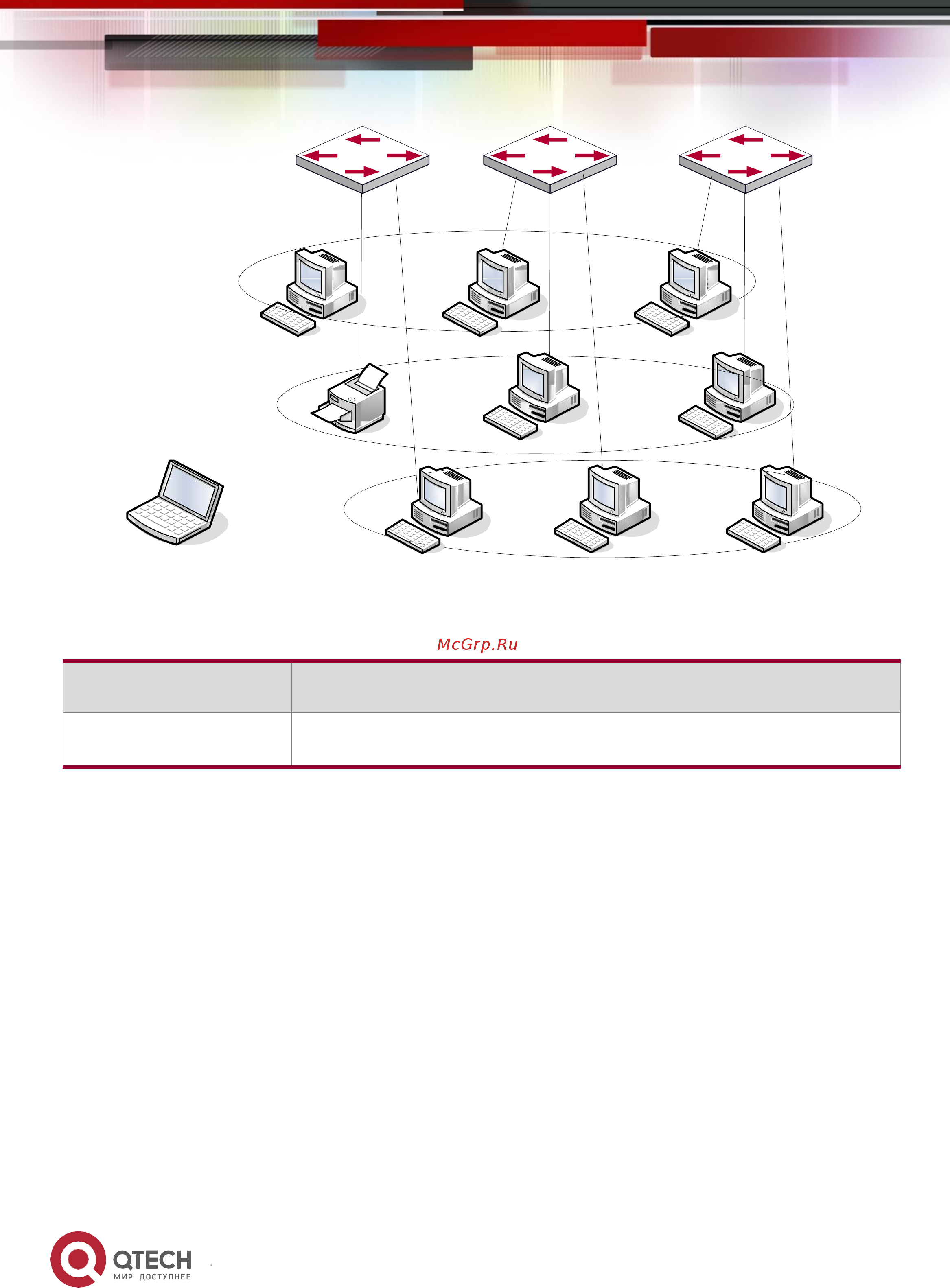

Типовая топология применения динамического VLANа
Объект конфигурации
Описание конфигурации
MAC-based VLAN
Общая конфигурация коммутаторов А,B,C.
Пример конфигурации:
Switch A, Switch B, Switch C:
switch(Config)#mac-vlan mac 00-1f-ce-11-22-33 vlan 100 priority 0
switch(Config)#exit
switch#
16.6.4
Устранение неисправностей динамического VLANа
На коммутаторах со сконфигурированным динамическим VLANом, когда к ним подключено
несколько устройств (например, два компьютера), бывает, что первая попытка соединения
между ними не получается. Решение в данном случае такое – надо дать возможность обоим
устройствам успешно послать какие-либо пакеты в сеть (например ICMP, командой ping), это
позволит коммутатору запомнить их MAC адреса, и тогда они смогут свободно связываться через
динамический VLAN.
SwitchA
SwitchB
SwitchC
VLAN100
VLAN200
M
VLAN300
