www.qtech.ru
Таблица МАС-адресов — это таблица соответствий МАС-адресов устройств назначения портам
коммутатора. MAC адреса делятся на статические и динамические. Статические МАС адреса
вручную сконфигурированы пользователем, имеют наивысший приоритет и действуют
постоянно (они не могут быть замещены динамическим МАС адресами). Динамические адреса
запоминаются коммутатором при передаче пакетов данных, и они действуют ограниченное
время. Когда коммутатор получает фрейм данных для пересылки, он сохраняет МАС адрес
источника фрейма и соответствующий ему порт назначения. Когда таблица МАС адресов
опрашивается на предмет МАС адреса приемника, при нахождении нужного адреса, пакет
данных отправляется на соответствующий порт, в противном случае коммутатор пересылает
пакет на свой широковещательный домен. Если динамический МАС адрес не встречается в
пакетах для пересылки длительное время, запись о нем удаляется из таблицы МАС адресов
коммутатора.
Для таблицы MAC адресов определены две операции:
1.
Получение МАС адреса;
2.
Отправка или фильтрация пакета данных в соответствии с таблицей МАС адресов.
17.1.1
Получение таблицы МАС адресов
Таблица МАС адресов может быть построена статически или динамически. Статическим
конфигурированием настраивается соответствие между МАС адресами и портами.
Динамическое обучение – это процесс, когда коммутатор изучает связи между МАС адресами и
портами и регулярно обновляет таблицу МАС адресов. В этой секции мы остановимся на
процессе динамического построения таблицы МАС адресов.

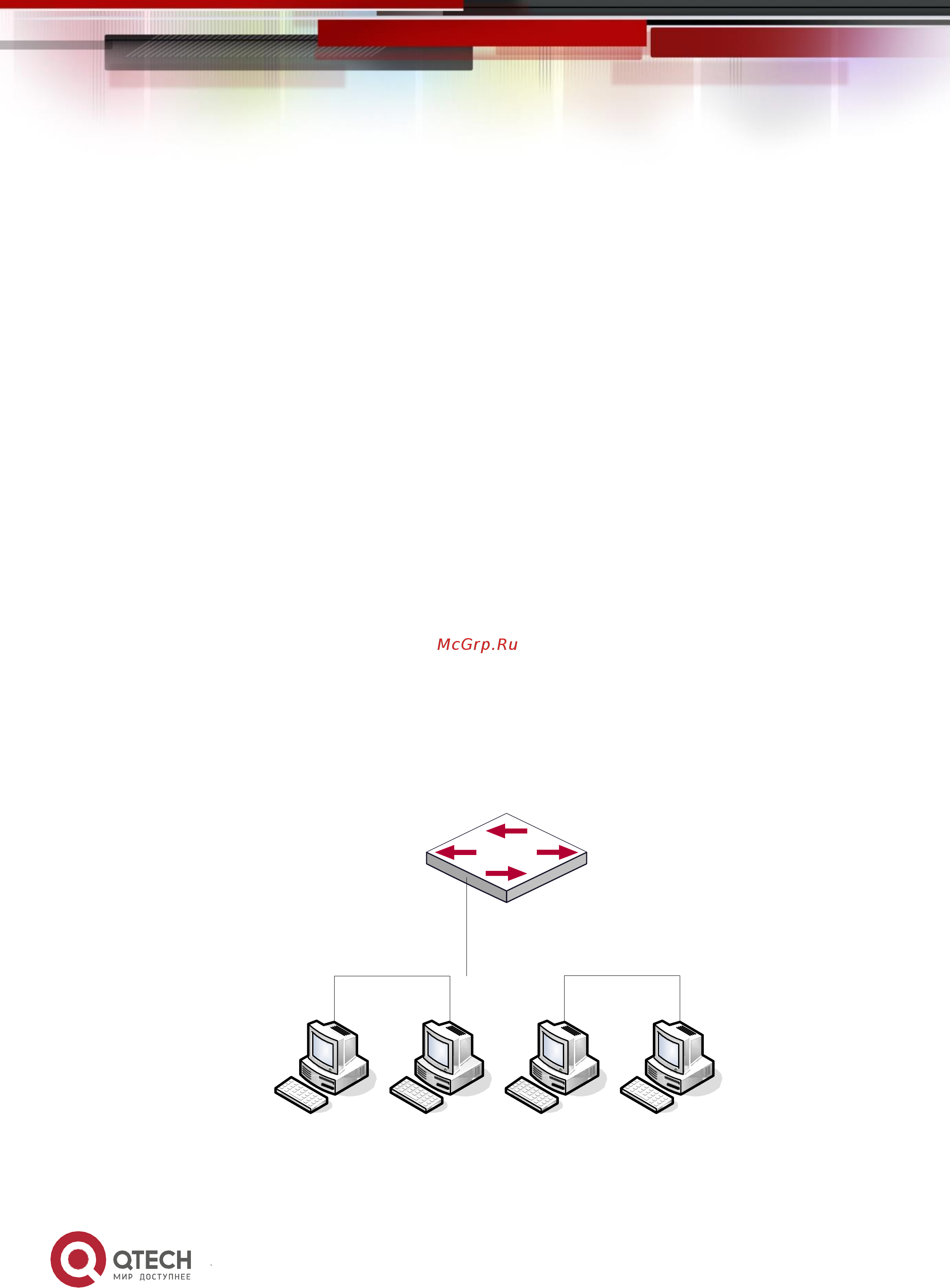

MAC 00-01-11-11-11-11 MAC 00-01-33-33-33-33
Динамическое построение таблицы МАС адресов
Port 5
Port 12
PC1
PC2
PC3
PC4
17НАСТРОЙКА ТАБЛИЦЫ MAC АДРЕСОВ
17.1 Общие сведения о таблице MAC адресов
